专利号: 2019224130382
申请人: 无锡新微阳科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

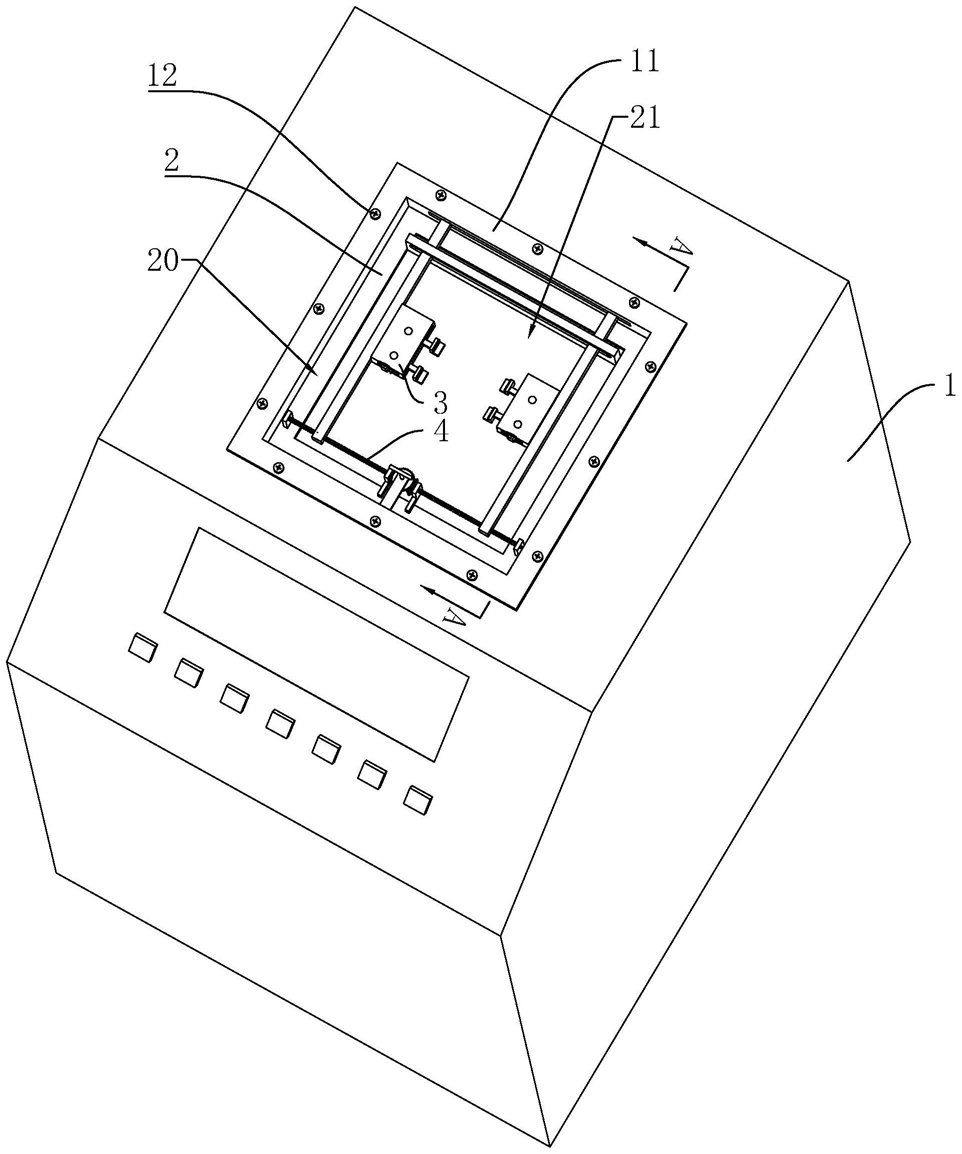

1.一种应用于探针台的探针卡安装装置,其特征在于:包括设置在探测台主体(1)侧壁上的安装槽(10),所述安装槽(10)内设有支撑台(2),所述支撑台(2)上设有容纳槽(20),所述容纳槽(20)内设有用于支撑探针卡的两定位组件(3),两所述定位组件(3)相对设置,所述容纳槽(20)内设有用于调节两定位组件(3)相对运动的调距组件(4),所述容纳槽(20)的槽底壁上设有供探针卡安装的安装空间(21)。

2.根据权利要求1所述的应用于探针台的探针卡安装装置,其特征在于:所述容纳槽(20)内设有支撑架(22);

所述定位组件(3)包括转动设置在支撑架(22)上的两丝杠(30),两所述丝杠(30)的轴线共线,两所述丝杠(30)的螺纹旋向相反,所述丝杠(30)的侧壁上螺纹连接有连接杆(31),所述丝杠(30)的相对端壁上均设有从动锥轮(32),所述支撑架(22)上设有与从动锥轮(32)啮合的主动锥轮(33),所述主动锥轮(33)同轴设有转动杆(34);

所述容纳槽(20)的内侧壁上且沿丝杠(30)的轴向设有滑槽(23),所述连接杆(31)远离丝杠(30)的一端伸入滑槽(23)内,所述连接杆(31)远离丝杠(30)的一端设有在滑槽(23)内滑移的滑块(35)。

3.根据权利要求2所述的应用于探针台的探针卡安装装置,其特征在于:所述容纳槽(20)的槽底壁上设有支撑板(24),所述支撑板(24)的侧壁上设有供连接杆(31)穿过的腰型孔(25)。

4.根据权利要求2所述的应用于探针台的探针卡安装装置,其特征在于:所述转动杆(34)远离主动锥轮(33)的一端设有把手(36)。

5.根据权利要求2所述的应用于探针台的探针卡安装装置,其特征在于:所述定位组件(3)包括设置在连接杆(31)侧壁上的安装块(40),所述安装块(40)远离连接杆(31)的一侧设有通槽(41),所述通槽(41)的槽壁上设有两定位杆(42),两所述定位杆(42)的侧壁上分别转动设有主动轮(43)和从动轮(44),所述主动轮(43)和从动轮(44)相互啮合,所述主动轮(43)和从动轮(44)的侧壁上均设有夹持块(45),所述夹持块(45)伸出通槽(41);

所述通槽(41)的槽壁上设有安装缺口(46),所述主动轮(43)远离从动轮(44)的一侧伸出安装缺口(46),所述安装块(40)靠近安装缺口(46)的一侧设有定位块(47),所述定位块(47)的侧壁上设有定位孔(48),所述定位孔(48)的轴线与定位杆(42)的轴线平行,所述定位孔(48)孔底壁上设有弹簧(49),所述弹簧(49)远离定位孔(48)孔底壁的一端设有在插齿(400),所述插齿(400)远离弹簧(49)的一端伸出定位孔(48)并与主动轮(43)啮合。

6.根据权利要求5所述的应用于探针台的探针卡安装装置,其特征在于:所述夹持块(45)远离安装块(40)的一侧设有用于承托探针卡的托板(401)。

7.根据权利要求6所述的应用于探针台的探针卡安装装置,其特征在于:所述托板(401)和夹持块(45)的侧壁上均设有橡胶垫(402)。

8.根据权利要求5所述的应用于探针台的探针卡安装装置,其特征在于:所述定位孔(48)的孔底壁上设有滑移孔(403),所述插齿(400)靠近弹簧(49)的一端设有穿出滑移孔(403)的拉杆(404)。
