专利号: 2019224147468
申请人: 晋江市东亨工业设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

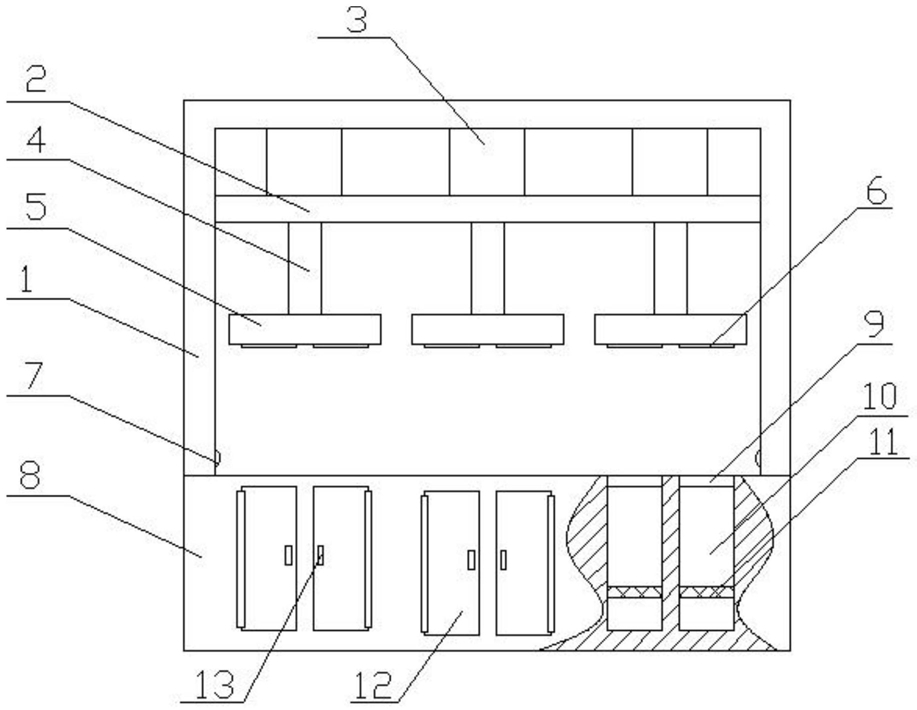

1.一种鞋垫安全裁剪器,其特征在于:包括固定壳(1),固定板(2),液压缸(3),液压杆(4),剪切板(5),切刀(6),红外线装置(7),工作台(8),裁剪块(9),存储腔(10),塞选网(11),储存门(12)和把手(13),所述固定壳(1)上方内部安有固定板(2),其中固定板(2)上侧面安有液压缸(3),且液压缸(3)下方安有液压杆(4)一端,该液压杆(4)另一端穿过固定板(2)与剪切板(5)上侧面相连;所述剪切板(5)下侧面设有切刀(6);所述固定壳(1)下方两侧安有红外线装置(7),其中固定壳(1)下方固连有工作台(8),且工作台(8)上方安有裁剪块(9),该裁剪块(9)下方设有存储腔(10);所述存储腔(10)内部设有塞选网(11),其中存储腔(10)通过铰链与储存门(12)一端相连,且储存门(12)上设有把手(13)。

2.如权利要求1所述的鞋垫安全裁剪器,其特征在于:所述切刀(6)采用鞋垫型结构,其中切刀(6)下方设有裁剪块(9),且裁剪块(9)与切刀(6)结构相同,该切刀(6)与裁剪块(9)大小相同。

3.如权利要求1所述的鞋垫安全裁剪器,其特征在于:所述裁剪块(9)自身侧边是采用‘Y’型结构,其中裁剪块(9)与切刀(6)完美重合,且切刀(6)中心为空。

4.如权利要求1所述的鞋垫安全裁剪器,其特征在于:所述存储腔(10)采用矩形空腔,其中存储腔(10)上方与切刀(6)中心相通,且存储腔(10)设有多个。

5.如权利要求1所述的鞋垫安全裁剪器,其特征在于:所述塞选网(11)将存储腔(10)分隔成两份;所述红外线装置(7)通过信号线与控制面板相连,其中红外线装置(7)安有两个。
