专利号: 2019224174959
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

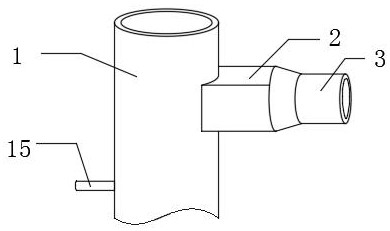

1.一种用于海绵城市的大小雨水分流井,包括主水管(1),其特征在于:所述主水管(1)的一端连接有分流管(2),所述分流管(2)的一端连接有排流管(3),所述分流管(2)的内部连接有活动挡板(4),所述分流管(2)的内部靠近活动挡板(4)的位置设置有固定挡板(5),所述主水管(1)的内部设置有隔离板(6),所述隔离板(6)的内侧贯穿设置有流孔(7),所述隔离板(6)的下方设置有连接盘(8),所述连接盘(8)的上端连接有嵌入柱(9),所述连接盘(8)的下端连接有弹簧柱(10),所述弹簧柱(10)的下端连接有连接杆(11),所述连接杆(11)的下方设置有螺旋转头(12),所述螺旋转头(12)的外表面连接有轴承(14),所述轴承(14)的外表面连接有固定杆(13),所述螺旋转头(12)的下端连接有传动杆(15)。

2.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述主水管(1)与分流管(2)固定连接,所述主水管(1)的形状为圆柱形,所述分流管(2)的形状为矩形。

3.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述活动挡板(4)通过转动轴与分流管(2)活动连接,所述活动挡板(4)与分流管(2)连接处,分流管(2)的内壁设置有圆弧面。

4.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述隔离板(6)通过嵌合与主水管(1)固定连接,所述流孔(7)在隔离板(6)上呈等距离均匀分布,所述隔离板(6)的形状为圆形。

5.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述隔离板(6)的下端设置有圆形凹槽,所述隔离板(6)下端圆形凹槽与连接盘(8)的外径尺寸大小相适配。

6.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述嵌入柱(9)的外径尺寸大小与流孔(7)的内径尺寸大小相适配,所述连接盘(8)通过弹簧柱(10)与连接杆(11)弹性连接。

7.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述连接盘(8)通过连接杆(11)与主水管(1)固定连接诶,所述连接杆(11)的形状为圆柱形。

8.根据权利要求1所述的一种用于海绵城市的大小雨水分流井,其特征在于:所述螺旋转头(12)的形状为倒三角螺旋状,所述螺旋转头(12)通过轴承(14)与固定杆(13)活动连接,所述螺旋转头(12)通过轴承(14)与主水管(1)固定连接。
