专利号: 2019224212062
申请人: 无锡宝晟精密轴承制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

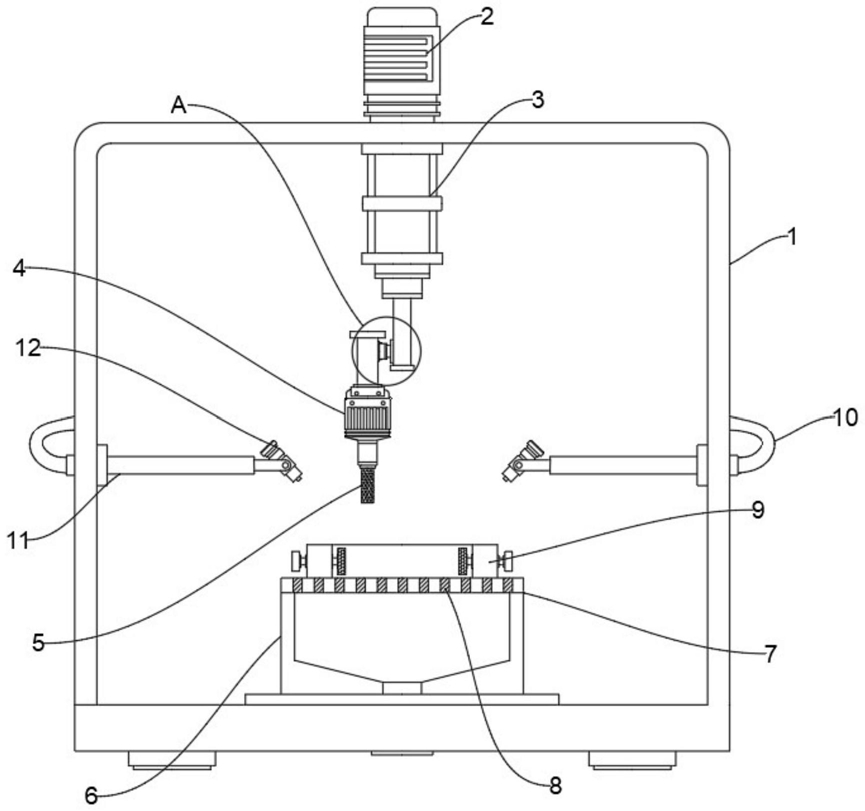

1.一种滚珠丝杠轴承加工装置,包括壳体(1),其特征在于:所述壳体(1)的上方安装有第一驱动电机(2),所述第一驱动电机(2)的下方安装有第一电动推杆(3),且第一电动推杆(3)安装于壳体(1)的内部,所述第一电动推杆(3)的下方设置有旋转轴(18),所述旋转轴(18)一侧的下端安装有第二电动推杆(19),所述第二电动推杆(19)的外端设置有连接杆(20),所述连接杆(20)的下方安装有第二驱动电机(4),所述第二驱动电机(4)的输出轴安装有磨具(5),所述壳体(1)内部的下方设置有收渣箱(6),所述收渣箱(6)的上方设置有工作台(7),所述工作台(7)上呈环形阵列开设有若干通孔(8),所述工作台(7)的上方设置有夹持装置(9),所述夹持装置(9)的外部设置有调节螺栓(16),且调节螺栓(16)设置有若干个,所述调节螺栓(16)的一端均安装有夹紧块(17),所述壳体(1)的后端设置有水箱(13),所述水箱(13)的一侧安装有加压泵(14)。

2.根据权利要求1所述的一种滚珠丝杠轴承加工装置,其特征在于:所述第一驱动电机(2)的输出轴与第一电动推杆(3)固定连接,所述第二电动推杆(19)与旋转轴(18)和连接杆(20)固定连接。

3.根据权利要求1所述的一种滚珠丝杠轴承加工装置,其特征在于:所述夹持装置(9)与工作台(7)固定连接,所述调节螺栓(16)的一端延伸至夹持装置(9)的内部,所述夹紧块(17)与调节螺栓(16)转动连接,所述夹持装置(9)的中心点与旋转轴(18)的轴线相重合。

4.根据权利要求1所述的一种滚珠丝杠轴承加工装置,其特征在于:所述壳体(1)内部的两侧设置有安装杆(11),所述安装杆(11)靠近磨具(5)的一端均安装有雾化喷头(12),所述水箱(13)与加压泵(14)之间安装有连接管(15),所述加压泵(14)的一端安装有水管(10),且水管(10)的一端延伸至壳体(1)的内部,所述加压泵(14)与雾化喷头(12)通过水管(10)密封连接。

5.根据权利要求4所述的一种滚珠丝杠轴承加工装置,其特征在于:所述水管(10)位于安装杆(11)的内部,所述雾化喷头(12)与安装杆(11)通过转轴转动连接。

6.根据权利要求1所述的一种滚珠丝杠轴承加工装置,其特征在于:所述通孔(8)的直径为五毫米,且通孔(8)与收渣箱(6)相连通。
