专利号: 201922426513X
申请人: 深圳市汇顶科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

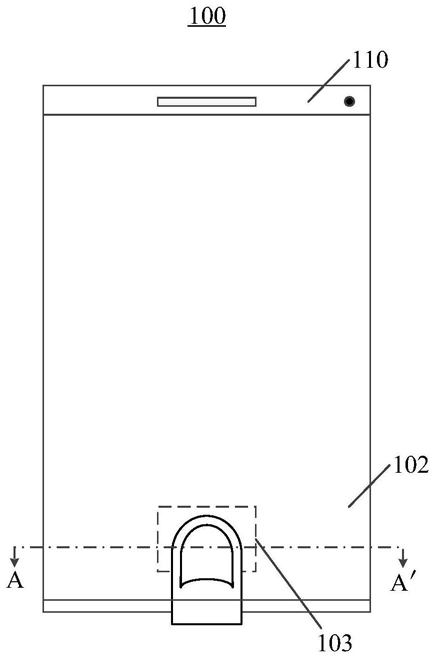

1.一种指纹检测装置,其特征在于,适用于具有背光模组的电子设备;

所述指纹检测装置包括:

指纹检测模组,所述指纹检测模组用于设置在所述背光模组的下方;

其中,所述背光模组由上至下依次包括导光板、反射膜和背光板,所述背光板在所述指纹检测模组的上方设置有第一开孔,所述第一开孔用于将经由手指反射的光信号传输至所述指纹检测模组,所述导光板和所述反射膜之间设置有第一介质层,所述第一介质层用于增加位于所述第一开孔的上方的所述导光板和所述反射膜之间的间隙。

2.根据权利要求1所述的指纹检测装置,其特征在于,所述导光板的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第一介质层连接至所述反射膜的上表面。

3.根据权利要求2所述的指纹检测装置,其特征在于,所述导光板的下表面在位于所述第一介质层的外侧的区域接触于所述反射膜的上表面。

4.根据权利要求2所述的指纹检测装置,其特征在于,所述第一介质层包括多个离散的介质层。

5.根据权利要求2所述的指纹检测装置,其特征在于,所述背光板的上表面在所述第一开孔的周围区域向背离所述反射膜的方向延伸。

6.根据权利要求5所述的指纹检测装置,其特征在于,所述背光板包括位于所述第一开孔的周围区域的第一上表面和与所述第一上表面存在间隔的第二上表面,所述第一上表面平行于所述第二上表面,且所述第一上表面通过斜面连接至所述第二上表面。

7.根据权利要求2所述的指纹检测装置,其特征在于,所述背光板在所述第一开孔的周围区域的厚度小于所述背光板在其他区域的厚度。

8.根据权利要求7所述的指纹检测装置,其特征在于,所述背光板的下表面平行于所述导光板的下表面。

9.根据权利要求2所述的指纹检测装置,其特征在于,所述背光板的各个区域的厚度相同。

10.根据权利要求1所述的指纹检测装置,其特征在于,所述导光板的下表面通过所述第一介质层连接至所述反射膜的上表面,所述第一介质层用于增加所述导光板和所述反射膜之间的间隙,所述第一介质层在所述第一开孔的上方设置有第二开孔,所述第二开孔的孔径大于或等于所述第一开孔的孔径。

11.根据权利要求1至10中任一项所述的指纹检测装置,其特征在于,所述第一介质层为透明介质层或非透明介质层。

12.根据权利要求1至10中任一项所述的指纹检测装置,其特征在于,所述第一介质层为双面胶层,或所述第一介质层的材料为包括以下材料中的至少一项:聚碳酸酯PC、丙烯腈丁二烯丙烯酸酯共聚物ABA、聚甲基丙烯酸甲酯PMMA以及聚对苯二甲酸乙二醇酯PET。

13.根据权利要求1至10中任一项所述的指纹检测装置,其特征在于,所述反射膜和所述背光板之间设置有第二介质层,所述第二介质层用于将所述反射膜的位于所述第一开孔的上方的区域固定至所述背光板。

14.根据权利要求13所述的指纹检测装置,其特征在于,所述反射膜的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第二介质层固定至所述背光板的上表面。

15.根据权利要求14所述的指纹检测装置,其特征在于,所述反射膜和所述背光板在所述第二介质层的外侧的区域设置有第三介质层,所述反射膜的下表面通过所述第三介质层接触于所述背光板。

16.根据权利要求15所述的指纹检测装置,其特征在于,所述第三介质层的厚度大于所述第二介质层的厚度,以增大所述导光板和所述反射膜之间的间隙。

17.根据权利要求13所述的指纹检测装置,其特征在于,所述第二介质层包括多个离散的介质层。

18.根据权利要求13所述的指纹检测装置,其特征在于,所述反射膜的下表面通过所述第二介质层固定至所述背光板的上表面,所述第二介质层在所述第一开孔的上方设置有第三开孔,所述第三开孔的孔径大于或等于所述第一开孔的孔径。

19.根据权利要求13所述的指纹检测装置,其特征在于,所述第二介质层为双面胶层。

20.根据权利要求1所述的指纹检测装置,其特征在于,所述电子设备的中框设置有第四开孔,所述第四开孔用于将经由所述手指反射的光信号传输至所述指纹检测模组,所述指纹检测模组固定至所述电子设备的中框的下表面的位于所述第四开孔的周围区域,使得所述指纹检测模组与所述反射膜之间距离位于150um~300um范围内。

21.根据权利要求1所述的指纹检测装置,其特征在于,所述指纹检测模组为光学指纹检测模组,所述光学指纹检测模组包括至少一个光学指纹传感器。

22.一种指纹检测装置,其特征在于,适用于具有背光模组的电子设备;

所述指纹检测装置包括:

指纹检测模组,所述指纹检测模组用于设置在所述背光模组的下方;

其中,所述背光模组由上至下依次包括导光板、反射膜和背光板,所述背光板在所述指纹检测模组的上方设置有第一开孔,所述第一开孔用于将经由手指反射的光信号传输至所述指纹检测模组,所述反射膜和所述背光板之间设置有第二介质层,所述第二介质层用于将位于所述第一开孔的上方的所述反射膜固定至所述背光板。

23.根据权利要求22所述的指纹检测装置,其特征在于,所述反射膜的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第二介质层固定至所述背光板的上表面。

24.根据权利要求23所述的指纹检测装置,其特征在于,所述反射膜和所述背光板在所述第二介质层的外侧的区域设置有第三介质层,所述反射膜的下表面通过所述第三介质层接触于所述背光板。

25.根据权利要求24所述的指纹检测装置,其特征在于,所述第三介质层的厚度大于所述第二介质层的厚度,以增大所述导光板和所述反射膜之间的间隙。

26.根据权利要求23所述的指纹检测装置,其特征在于,所述第二介质层包括多个离散的介质层。

27.根据权利要求22所述的指纹检测装置,其特征在于,所述反射膜的下表面通过所述第二介质层固定至所述背光板的上表面,所述第二介质层在所述第一开孔的上方设置有第三开孔,所述第三开孔的孔径大于或等于所述第一开孔的孔径。

28.根据权利要求22所述的指纹检测装置,其特征在于,所述第二介质层为双面胶层。

29.根据权利要求22至28中任一项所述的指纹检测装置,其特征在于,所述电子设备的中框设置有第四开孔,所述第四开孔用于将经由所述手指反射的光信号传输至所述指纹检测模组,所述指纹检测模组固定至所述电子设备的中框的下表面的位于所述第四开孔的周围区域,使得所述指纹检测模组与所述反射膜之间距离位于150um~300um范围内。

30.根据权利要求29所述的指纹检测装置,其特征在于,所述指纹检测模组为光学指纹检测模组,所述光学指纹检测模组包括至少一个光学指纹传感器。

31.一种背光模组,其特征在于,适用于具有背光模组的电子设备;

其中,所述背光模组由上至下依次包括导光板、反射膜和背光板,所述背光板设置有第一开孔,所述导光板和所述反射膜之间设置有第一介质层,所述第一介质层用于增加位于所述第一开孔的上方的所述导光板和所述反射膜之间的间隙。

32.根据权利要求31所述的背光模组,其特征在于,所述导光板的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第一介质层连接至所述反射膜的上表面。

33.根据权利要求32所述的背光模组,其特征在于,所述导光板的下表面在位于所述第一介质层的外侧的区域接触于所述反射膜的上表面。

34.根据权利要求32所述的背光模组,其特征在于,所述第一介质层包括多个离散的介质层。

35.根据权利要求32所述的背光模组,其特征在于,所述背光板的上表面在所述第一开孔的周围区域向背离所述反射膜的方向延伸。

36.根据权利要求35所述的背光模组,其特征在于,所述背光板包括位于所述第一开孔的周围区域的第一上表面和与所述第一上表面存在间隔的第二上表面,所述第一上表面平行于所述第二上表面,且所述第一上表面通过斜面连接至所述第二上表面。

37.根据权利要求32所述的背光模组,其特征在于,所述背光板在所述第一开孔的周围区域的厚度小于所述背光板在其他区域的厚度。

38.根据权利要求37所述的背光模组,其特征在于,所述背光板的下表面平行于所述导光板的下表面。

39.根据权利要求32所述的背光模组,其特征在于,所述背光板的各个区域的厚度相同。

40.根据权利要求31所述的背光模组,其特征在于,所述导光板的下表面通过所述第一介质层连接至所述反射膜的上表面,所述第一介质层用于增加所述导光板和所述反射膜之间的间隙,所述第一介质层在所述第一开孔的上方设置有第二开孔,所述第二开孔的孔径大于或等于所述第一开孔的孔径。

41.根据权利要求31至40中任一项所述的背光模组,其特征在于,所述第一介质层为透明介质层或非透明介质层。

42.根据权利要求31至40中任一项所述的背光模组,其特征在于,所述第一介质层为双面胶层,或所述第一介质层的材料为包括以下材料中的至少一项:聚碳酸酯PC、丙烯腈丁二烯丙烯酸酯共聚物ABA、聚甲基丙烯酸甲酯PMMA以及聚对苯二甲酸乙二醇酯PET。

43.根据权利要求31至40中任一项所述的背光模组,其特征在于,所述反射膜和所述背光板之间设置有第二介质层,所述第二介质层用于将所述反射膜的位于所述第一开孔的上方的区域固定至所述背光板。

44.根据权利要求43所述的背光模组,其特征在于,所述反射膜的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第二介质层固定至所述背光板的上表面。

45.根据权利要求43所述的背光模组,其特征在于,所述反射膜和所述背光板在所述第二介质层的外侧的区域设置有第三介质层,所述反射膜的下表面通过所述第三介质层接触于所述背光板。

46.根据权利要求45所述的背光模组,其特征在于,所述第三介质层的厚度大于所述第二介质层的厚度,以增大所述导光板和所述反射膜之间的间隙。

47.根据权利要求43所述的背光模组,其特征在于,所述第二介质层包括多个离散的介质层。

48.根据权利要求43所述的背光模组,其特征在于,所述反射膜的下表面通过所述第二介质层固定至所述背光板的上表面,所述第二介质层在所述第一开孔的上方设置有第三开孔,所述第三开孔的孔径大于或等于所述第一开孔的孔径。

49.根据权利要求43所述的背光模组,其特征在于,所述第二介质层为双面胶层。

50.根据权利要求31所述的背光模组,其特征在于,所述电子设备包括指纹检测模组,所述电子设备的中框设置有第四开孔,所述第四开孔用于将经由手指反射的光信号传输至所述指纹检测模组,所述指纹检测模组固定至所述电子设备的中框的下表面的位于所述第四开孔的周围区域,使得所述指纹检测模组与所述反射膜之间距离位于150um~300um范围内。

51.根据权利要求50所述的背光模组,其特征在于,所述指纹检测模组为光学指纹检测模组,所述光学指纹检测模组包括至少一个光学指纹传感器。

52.一种背光模组,其特征在于,适用于具有背光模组的电子设备;

其中,所述背光模组由上至下依次包括导光板、反射膜和背光板,所述背光板设置有第一开孔,所述反射膜和所述背光板之间设置有第二介质层,所述第二介质层用于将所述背光板固定至所述背光板。

53.根据权利要求52所述的背光模组,其特征在于,所述反射膜的下表面在位于所述第一开孔的周围区域的上方的区域通过所述第二介质层连接至所述背光板的上表面。

54.根据权利要求53所述的背光模组,其特征在于,所述反射膜和所述背光板在所述第二介质层的外侧的区域设置有第三介质层,所述反射膜的下表面通过所述第三介质层接触于所述背光板。

55.根据权利要求54所述的背光模组,其特征在于,所述第三介质层的厚度大于所述第二介质层的厚度,以增大所述导光板和所述反射膜之间的间隙。

56.根据权利要求52所述的背光模组,其特征在于,所述第二介质层包括多个离散的介质层。

57.根据权利要求52所述的背光模组,其特征在于,所述反射膜的下表面通过所述第二介质层连接至所述背光板的上表面,所述第二介质层在所述第一开孔的上方设置有第三开孔,所述第三开孔的孔径大于或等于所述第一开孔的孔径。

58.根据权利要求52所述的背光模组,其特征在于,所述第二介质层为双面胶层。

59.根据权利要求52至58中任一项所述的背光模组,其特征在于,所述电子设备包括指纹检测模组,所述电子设备的中框设置有第四开孔,所述第四开孔用于将经由手指反射的光信号传输至所述指纹检测模组,所述指纹检测模组固定至所述电子设备的中框的下表面的位于所述第四开孔的周围区域,使得所述指纹检测模组与所述反射膜之间距离位于

150um~300um范围内。

60.根据权利要求59所述的背光模组,其特征在于,所述指纹检测模组为光学指纹检测模组,所述光学指纹检测模组包括至少一个光学指纹传感器。

61.一种显示屏,其特征在于,包括:

根据权利要求31至60中任一项所述的背光模组。

62.一种电子设备,其特征在于,包括:

根据权利要求61所述的显示屏。
