专利号: 2019224268250
申请人: 唐伟东
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

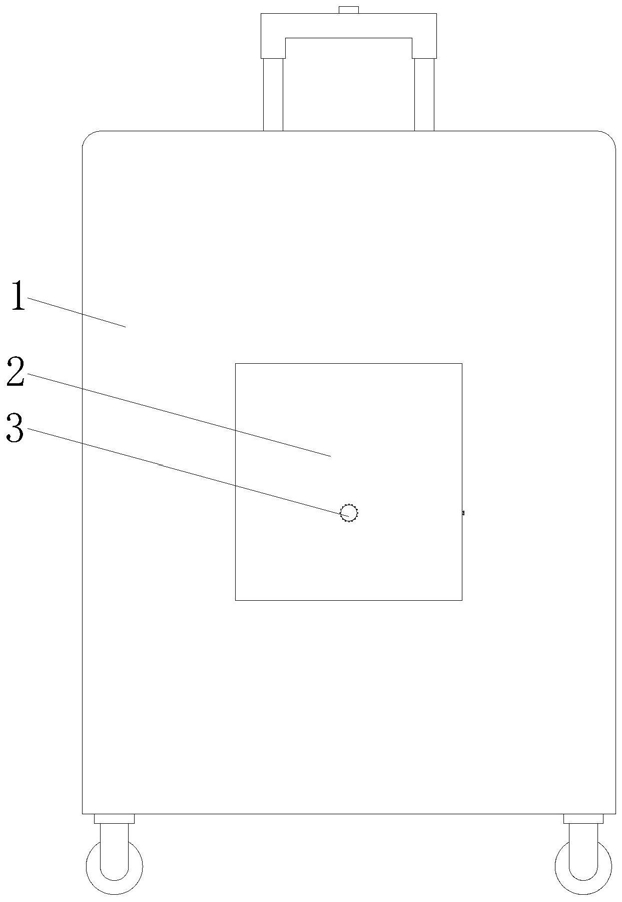

1.一种可防盗的行李箱,包括行李箱本体(1)、万向轮与拉杆,其特征在于:所述行李箱本体(1)的背面固定安装有箱体(2),所述箱体(2)的内部转动安装有安装轴(19),所述箱体(2)的自由端固定连接有第一把手(3),所述安装轴(19)的外壁套设有存线盘(8),所述存线盘(8)的内腔设置有防盗绳(16),所述防盗绳(16)的自由端固定连接有钢丝锁(5),所述箱体(2)的内部转动安装有引导辊组(6),所述箱体(2)内部的一侧转动安装有限位辊(7),所述箱体(2)的内壁固定安装有限位件(4)。

2.根据权利要求1所述的可防盗的行李箱,其特征在于:所述箱体(2)内壁的一侧固定安装有两个横板(9),两个横板(9)的相对面之间固定安装有滑杆(10),两个横板(9)的相对面之间通过轴承转动安装有螺纹杆(15),所述滑杆(10)与螺纹杆(15)之间设置有传动板(11),所述传动板(11)的一侧固定连接有弧形座(17),所述弧形座(17)的内壁粘接有橡胶层(18),所述箱体(2)通过其一侧镶嵌安装的轴承转动安装有旋转轴(13),所述旋转轴(13)的一端与螺纹杆(15)之间设置有传动件(12),所述旋转轴(13)的另一端固定安装有第二把手(14)。

3.根据权利要求2所述的可防盗的行李箱,其特征在于:所述传动件(12)由一个主动锥齿轮与两个从动锥齿轮组成,所述主动锥齿轮与从动锥齿轮相啮合,且主动锥齿轮与从动锥齿轮相适配。

4.根据权利要求2所述的可防盗的行李箱,其特征在于:所述传动板(11)的顶部分别贯穿开设有滑孔与螺纹孔,所述传动板(11)通过滑孔与滑杆(10)滑动连接,且滑杆(10)与滑孔相适配,所述传动板(11)通过螺纹孔与螺纹杆(15)传动连接,且螺纹杆(15)与螺纹孔相适配。

5.根据权利要求1所述的可防盗的行李箱,其特征在于:所述限位件(4)包括安装板(22),所述安装板(22)的顶部固定连接有塑胶卡座(20),所述塑胶卡座(20)上设置有卡槽(21)。

6.根据权利要求1所述的可防盗的行李箱,其特征在于:所述引导辊组(6)由两个限位辊(7)组成。
