专利号: 2019224373469
申请人: 南京柏明电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

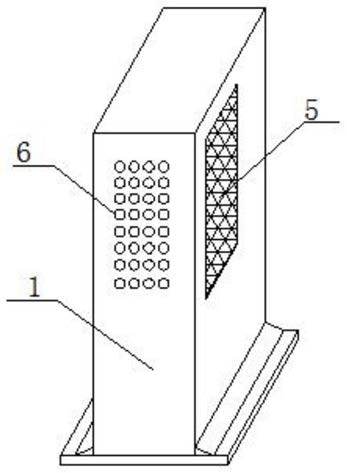

1.一种多媒体信息发布机,包括机体(1),所述机体(1)上开设有显示腔(3),显示腔(3)内设有显示模块(2),其特征在于:所述显示腔(3)远离显示模块(2)的一侧内壁上开设有进风孔(4),显示腔(3)的另外两侧内壁上均均匀开设有多个出风孔(6),所述进风孔(4)的内壁上固定安装有过滤网(5),所述显示腔(3)的顶侧内壁上固定安装有伸缩液压缸(7),伸缩液压缸(7)的输出端固定安装有伸缩柱(8),伸缩柱(8)的底端固定安装有旋转电机(9),旋转电机(9)的输出轴通过联轴器固定安装有转轴(10)。

2.根据权利要求1所述的一种多媒体信息发布机,其特征在于:所述转轴(10)上固定套接有蜗杆(12),所述伸缩柱(8)的一侧固定安装有L型转柱(13),L型转柱(13)远离伸缩柱(8)的一端转动套接有涡轮(14),涡轮(14)与蜗杆(12)相啮合。

3.根据权利要求2所述的一种多媒体信息发布机,其特征在于:所述涡轮(14)的一侧设有开设在伸缩柱(8)一侧上的撞击孔(16),撞击孔(16)内滑动安装有L型撞击杆(17),L型撞击杆(17)的两端均延伸至撞击孔(16)外,所述L型撞击杆(17)远离L型转柱(13)的一端与过滤网(5)的一侧相接触。

4.根据权利要求2所述的一种多媒体信息发布机,其特征在于:所述涡轮(14)的一侧固定安装有偏心柱(15),偏心柱(15)与L型撞击杆(17)的一侧相接触。

5.根据权利要求3所述的一种多媒体信息发布机,其特征在于:所述L型撞击杆(17)上固定套接有限位块,所述L型撞击杆(17)上套接有弹簧,弹簧的两端分别固定安装在限位块和伸缩柱(8)相互靠近的一侧上。

6.根据权利要求1所述的一种多媒体信息发布机,其特征在于:所述旋转电机(9)远离转轴(10)的一侧固定安装有清洁刷(18),清洁刷(18)远离旋转电机(9)的一侧与过滤网(5)的一侧相接触。

7.根据权利要求1所述的一种多媒体信息发布机,其特征在于:所述转轴(10)上固定安装有多个散热叶片(11),多个转轴(10)与显示模块(2)的位置相对应。
