专利号: 2019224376842
申请人: 艾德加环境科技(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

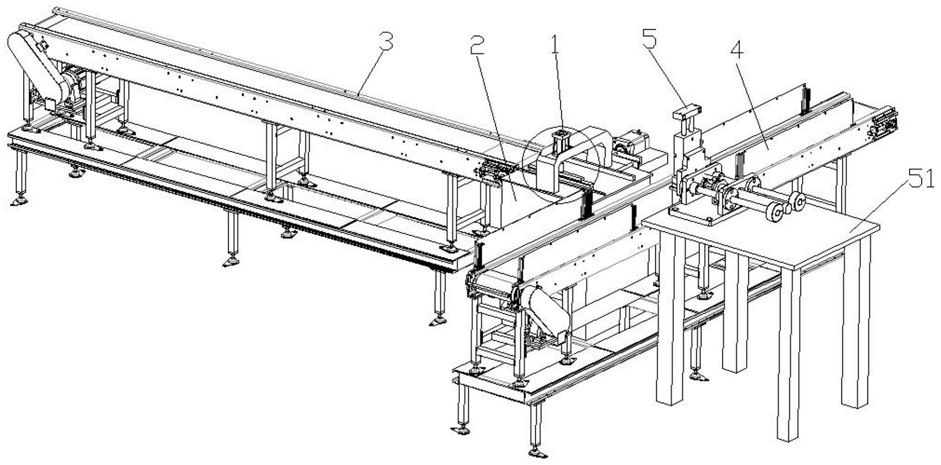

1.一种剪裁包装设备,包括裁剪设备,对剪裁设备起到支撑作用的支撑台,其特征在于,还包括:第一传送装置,设置于所述剪裁设备一侧用于传送需被剪裁的材料,

第二传送装置,设置于所述裁剪设备另一侧用于对包装盒进行输送,

搬运装置,设置于所述第二传送装置一侧用于将剪裁后的材料放置于所述第二传送装置上的包装盒内。

2.根据权利要求1所述的一种剪裁包装设备,其特征在于,所述第一传送装置与支撑台表面齐平且其两者之间设有间隙且只能容纳所述第一传送装置上输送带传送。

3.根据权利要求1所述的一种剪裁包装设备,其特征在于,所述第二传送装置与所述支撑台表面不齐平且比所述支撑台表面低。

4.根据权利要求1所述的一种剪裁包装设备,其特征在于,所述搬运装置包括固定架、设置于所述固定架上的横向夹取装置、设置于所述横向夹取装置上纵向安装装置;所述横向夹取装置包括固定座、第一气缸、第一推杆;所述固定座固定安装于所述固定架上,所述固定座上安装有所述第一气缸,所述第一气缸能够带动所述第一推杆轴向移动;所述纵向安装装置包括第二气缸、第二推杆、夹爪;所述第二气缸固定安装于所述第一推杆上,所述第二气缸能够带动所述第二推杆纵向移动,所述第二推杆与夹爪固定连接,其移动时能够带动所述夹爪移动。

5.根据权利要求4所述的一种剪裁包装设备,其特征在于,所述固定架的高度大于所述第二传送装置的高度,其与所述支撑台齐平。

6.根据权利要求1所述的一种剪裁包装设备,其特征在于,所述剪裁设备包括吊架、第三气缸、第三推杆、切刃;所述吊架固定安装于所述支撑台上,所述吊架上设有凹槽,所述吊架位于所述凹槽内固定安装有第三气缸,所述第三气缸与所述第三推杆连接,从而带动其纵向移动,所述第三推杆下方固定安装有切刃。

7.根据权利要求4所述的一种剪裁包装设备,其特征在于,所述夹爪为柔性夹爪。

8.根据权利要求1所述的一种剪裁包装设备,其特征在于,所述第一传送装置与所述第二传送装置呈垂直设置。
