专利号: 2019224379465
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

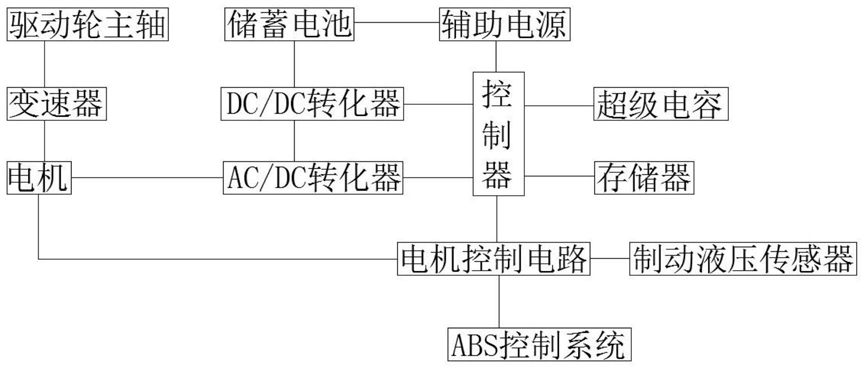

1.一种电动汽车能量回收系统,其特征在于:它包括驱动轮主轴、变速器、电机、控制器、DC/DC转化器、AC/DC转化器、储蓄电池、电机控制电路和制动液压传感器,所述驱动轮主轴位于电动汽车车体处,所述变速器和电机均安装在电动汽车底盘处,所述驱动轮主轴与变速器传动连接,所述变速器与电机传动连接,所述控制器和储蓄电池均安装在电动汽车内部,所述控制器与DC/DC转化器、AC/DC转化器和电机控制电路均分别电性连接,所述AC/DC转化器与电机电性连接,所述AC/DC转化器与DC/DC转化器电性连接,所述DC/DC转化器与储蓄电池电性连接,所述电机控制电路与电机电性连接,所述制动液压传感器与电机控制电路电性连接。

2.根据权利要求1所述的一种电动汽车能量回收系统,其特征在于:所述电机控制电路与ABS控制系统电性连接。

3.根据权利要求1所述的一种电动汽车能量回收系统,其特征在于:所述能量回收系统还包括制动机构,所述制动机构安装在电动汽车内部,所述制动机构包括制动踏板、ABS防抱死系统和ABS控制系统,所述制动液压传感器与制动踏板和ABS防抱死系统均分别传动连接,所述制动踏板与ABS防抱死系统传动连接,所述ABS防抱死系统与ABS控制系统传动连接,所述ABS控制系统与驱动轮主轴传动连接。

4.根据权利要求1所述的一种电动汽车能量回收系统,其特征在于:所述能量回收系统还包括超级电容,所述超级电容与控制器电性连接。

5.根据权利要求1所述的一种电动汽车能量回收系统,其特征在于:所述能量回收系统还包括辅助电源,所述辅助电源与控制器电性连接,所述辅助电源与储蓄电池电性连接。

6.根据权利要求1所述的一种电动汽车能量回收系统,其特征在于:所述能量回收系统还包括存储器,所述存储器与控制器电性连接。
