专利号: 2019224389895
申请人: 济宁市亮杰工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

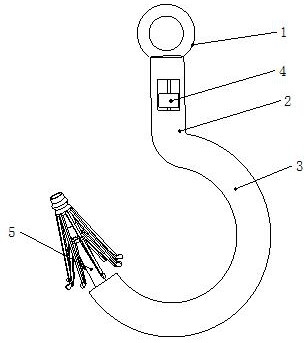

1.一种起重机多角度挂钩,包括吊环(1)、吊柄(2)、吊钩(3),吊环(1)上端与起重机吊索连接,吊环(1)下端与吊柄(2)顶端固定,吊柄(2)底端与吊钩(3)顶端固定,吊钩(3)呈C形,其特征在于:吊柄(2)前表面开有方孔(2.1),方孔(2.1)两侧设置有内齿条(2.2);方孔(2.1)顶面中心开有定位孔(4.4),定位孔(4.4)与定位杆(4.3)间隙配合;定位杆(4.3)底端与旋轴(4)顶端中心连接,所述旋轴(4)呈柱状,侧面设置有外螺纹(4.5),外螺纹(4.5)与内齿条(2.2)通过螺纹连接;旋轴(4)底端与第一推杆(4.1)顶端连接,第一推杆(4.1)位于旋轴(4)底面中心;第一推杆(4.1)底端与第一活塞(4.2)连接;

所述吊柄(2)内开有第一直管(3.2),吊钩(3)内开有油管(3.1),第一直管(3.2)与油管(3.1)连通;

还包括膨胀架(5),所述膨胀架(5)包括顶头(5.1)、若干第一支架(5.2)、若干第二支架(5.3)、环形凸起(5.4)、外轴(5.5)、第二推杆(5.6)、第二活塞(5.7);顶头(5.1)固定在第二推杆(5.6)顶端;顶头(5.1)与第一支架(5.2)顶端通过铰链连接,若干第一支架(5.2)以顶头(5.1)为轴心等间距圆周阵列分布;第一支架(5.2)底端与第二支架(5.3)顶端通过铰链连接;第二支架(5.3)底端与环形凸起(5.4)通过铰链连接,若干第二支架(5.3)以环形凸起(5.4)为轴心等间距圆周阵列分布;环形凸起(5.4)固定在外轴(5.5)顶端;外轴(5.5)呈空心柱状,外轴(5.5)内表面与第二推杆(5.6)外表面间隙配合;外轴(5.5)底端与吊钩(3)底端通过丝扣密封;第二推杆(5.6)底端与第二活塞(5.7)连接,第二活塞(5.7)位于第二直管(3.3)内;第二直管(3.3)与油管(3.1)底端连通;

所述油管(3.1)内填充有液压油。

2.根据权利要求1所述的起重机多角度挂钩 ,其特征在于:所述定位杆(4.3)、旋轴(4)、第一推杆(4.1)通过一体式锻造成型。

3.根据权利要求1所述的起重机多角度挂钩 ,其特征在于:所述第一活塞(4.2)为橡胶材料,第一活塞(4.2)与第一推杆(4.1)通过环形卡接。

4.根据权利要求1所述的起重机多角度挂钩 ,其特征在于:所述第二活塞(5.7)为橡胶材料,第二活塞(5.7)与第二推杆(5.6)通过环形卡接。
