专利号: 2019224390623
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

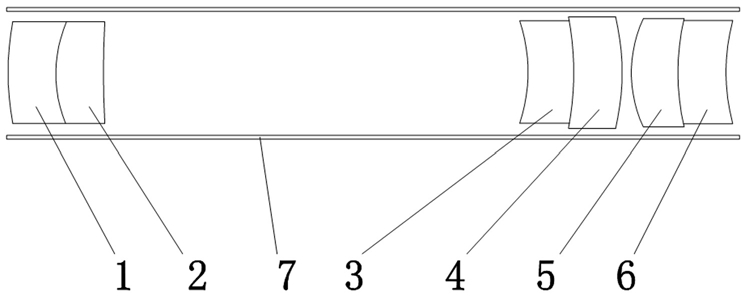

1.一种伽利略式望远镜的结构,其特征在于包括镜筒(7)和安装于所述镜筒(7)内的物镜组和目镜组,所述镜筒(7)的长度为250㎜;其特征在于所述物镜组采用双胶合物镜设计,包括有第一透镜(1)和第二透镜(2);所述目镜组采用对称式目镜设计,包括第三透镜(3)、第四透镜(4)、第五透镜(5)和第六透镜(6);所述第一透镜(1)的物侧面凸向物方,曲率半径为88.072827㎜;所述第一透镜(1)的像侧面凸向物方,曲率半径为32.533408㎜;所述第二透镜(2)的物侧面凸向物方,曲率半径为32.533408㎜;所述第二透镜(2)的像侧面凸向物方,曲率半径为1333.347310㎜;所述第三透镜(3)的物侧面凹向物方,曲率半径为

42.251912㎜;所述第三透镜(3)的像侧面凹向物方,曲率半径为70.962670㎜;所述第四透镜(4)的物侧面凹向物方,曲率半径为70.962670㎜;所述第四透镜(4)的像侧面凹向物方,曲率半径为60.214154㎜;所述第五透镜(5)的物侧面凸向物方,曲率半径为45.967119㎜;

所述第五透镜(5)的像侧面凸向物方,曲率半径为63.909324㎜;所述第六透镜(6)的物侧面凸向物方,曲率半径为63.909324㎜;所述第六透镜(6)的像侧面凸向物方,曲率半径为

52.133562㎜。

2.根据权利要求1所述的结构,其特征在于所述第一透镜(1)的厚度为10㎜;所述第二透镜(2)的厚度为17.658㎜;所述第三透镜(3)的厚度为10㎜;所述第四透镜(4)的厚度为2㎜;所述第五透镜(5)的厚度为10㎜;所述第六透镜(6)的厚度为15㎜。

3.根据权利要求2所述的结构,其特征在于所述第一透镜(1)的玻璃类型为H-QF6A;所述第二透镜(2)的玻璃类型为H-QK3L;所述第三透镜(3)的玻璃类型为N-KZFS11;所述第四透镜(4)的玻璃类型为F1;所述第五透镜(5)的玻璃类型为N-FK56;所述第六透镜(6)的玻璃类型为LASF35。
