专利号: 2019224465795
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

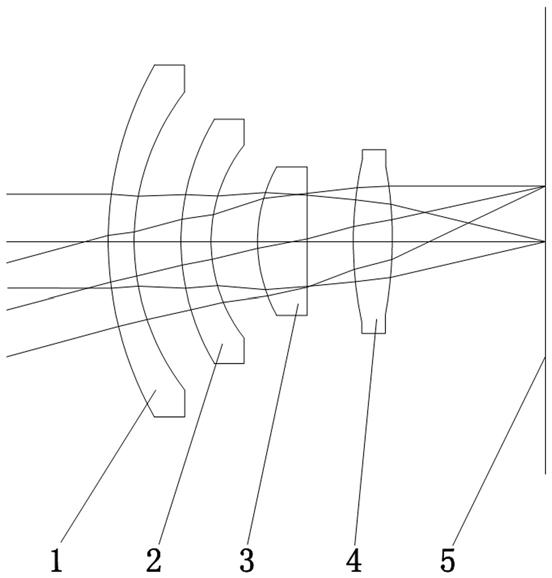

1.一种外置于手机的广角镜头,其特征在于所述镜头包括第一镜片(1)、第二镜片(2)、第三镜片(3)和第四镜片(4),从物方向手机镜头依次排布所述第一镜片(1)、第二镜片(2)、第三镜片(3)和第四镜片(4),所述第一镜片(1)的尺寸大于所述第二镜片(2)的尺寸,所述第二镜片(2)的尺寸大于所述第三镜片(3)的尺寸,所述第三镜片(3)的尺寸大于所述第四镜片(4)的尺寸。

2.根据权利要求1所述的镜头,其特征在于所述第一镜片(1)的物侧面为凸面,曲率半径为26.9693±0 .2mm,所述第一镜片(1)的像侧面为凹面,曲率半径为16.4075±0 .2mm;

所述第二镜片(2)的物侧面为凸面,曲率半径为61.3734±0 .2mm,所述第二镜片(2)的像侧面为凹面,曲率半径为11.6229±0  .2mm;所述第三镜片(3)的物侧面为凸面,曲率半径为

1.0463±0  .2mm,所述第三镜片(3)的像侧面为平面;所述第四镜片(4)的物侧面为凸面,曲率半径为14.6574±0  .2mm,所述第四镜片(4)的像侧面为凸面,曲率半径为7.7130±0 .2mm;所述第一镜片(1)的折射率为1  .6968±0  .005,色散系数为55  .53±0  .5%;所述第二镜片(2)的折射率为1 .7030±0  .005,色散系数为36.3±0  .5%;所述第三镜片(3)的折射率为1.49±0  .005,色散系数为47 .6±0  .5%;所述第四镜片(4)的折射率为1  .5168±0 .005,色散系数为64 .21±0 .5%。

3.根据权利要求1所述的镜头,其特征在于所述第一镜片(1)、第二镜片(2)、第三镜片(3)和第四镜片(4)都是玻璃非球面透镜。

4.根据权利要求1所述的镜头,其特征在于所述第一镜片(1)的玻璃材料为LAKN14;所述第二镜片(2)的玻璃材料为KZFS12;所述第三镜片(3)的玻璃材料为LLF2;所述第四镜片(4)的玻璃材料为BK7HT。
