专利号: 2019224476569
申请人: 廊坊市朔程燃气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

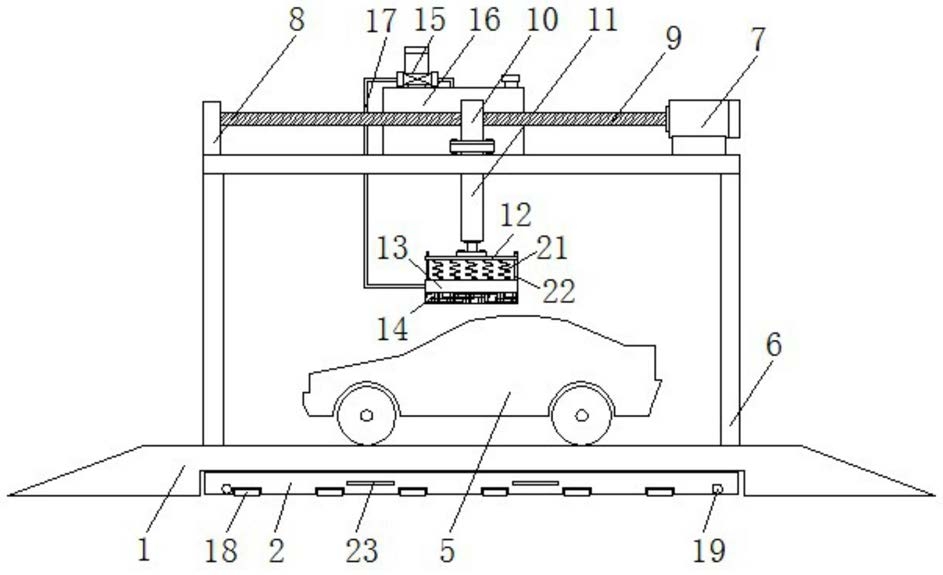

1.一种新能源汽车用清洗装置,包括底座(1),其特征在于,所述底座(1)的内部活动套接有回收箱(2),所述底座(1)的顶面固定套接有加强板(3),所述加强板(3)与底座(1)顶部的内壁之间固定连接有回收滤网(4),所述加强板(3)的顶面放置有新能源汽车(5),所述底座(1)的顶面固定连接有支撑架(6),所述支撑架(6)顶面的一侧固定安装有同步电机(7),所述支撑架(6)顶面的另一侧固定安装有轴承座(8),所述同步电机(7)与轴承座(8)之间固定安装有丝杆(9),所述丝杆(9)的表面螺纹连接有螺母(10),所述螺母(10)的底面固定安装有同步伺服电缸(11),所述同步伺服电缸(11)活动套接在支撑架(6)的顶部,所述同步伺服电缸(11)的底面固定安装有连接板(12),所述连接板(12)的底面活动安装有存水盒(13),所述连接板(12)与存水盒(13)之间固定安装有弹簧(21),所述存水盒(13)的底面固定安装有清洗海绵(14),所述存水盒(13)的一侧固定安装有长软管(17),所述长软管(17)的另一端固定安装有水泵(15),所述水泵(15)的另一侧固定安装有清洗液箱(16),所述清洗液箱(16)的底面固定连接在支撑架(6)顶面的中部。

2.根据权利要求1所述的一种新能源汽车用清洗装置,其特征在于,所述回收箱(2)的底面固定安装有活动辊(18),且回收箱(2)正反面的中部均固定连接有把手(23),所述回收箱(2)正反面的两侧固定套接有出水管(19),所述出水管(19)的另一端活动安装有密封盖。

3.根据权利要求1所述的一种新能源汽车用清洗装置,其特征在于,所述连接板(12)的顶面固定安装有两个同步伺服电缸(11),且每个同步伺服电缸(11)的顶面各固定安装有一个螺母(10)。

4.根据权利要求1所述的一种新能源汽车用清洗装置,其特征在于,所述存水盒(13)顶面的两侧固定连接有导向杆(22),且导向杆(22)活动套接在连接板(12)两侧的内部,所述导向杆(22)的顶部螺纹连接有防脱螺母。

5.根据权利要求1所述的一种新能源汽车用清洗装置,其特征在于,所述支撑架(6)的顶面开设有让位槽,且支撑架(6)顶面的让位槽位于丝杆(9)的正下方,所述支撑架(6)中部的一侧开设有让位孔,所述支撑架(6)中部的让位孔内部活动套接有长软管(17)的一端。

6.根据权利要求1所述的一种新能源汽车用清洗装置,其特征在于,所述底座(1)的两侧为斜面,且底座(1)两侧的斜面开设有摩擦纹。
