专利号: 2019224477608
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

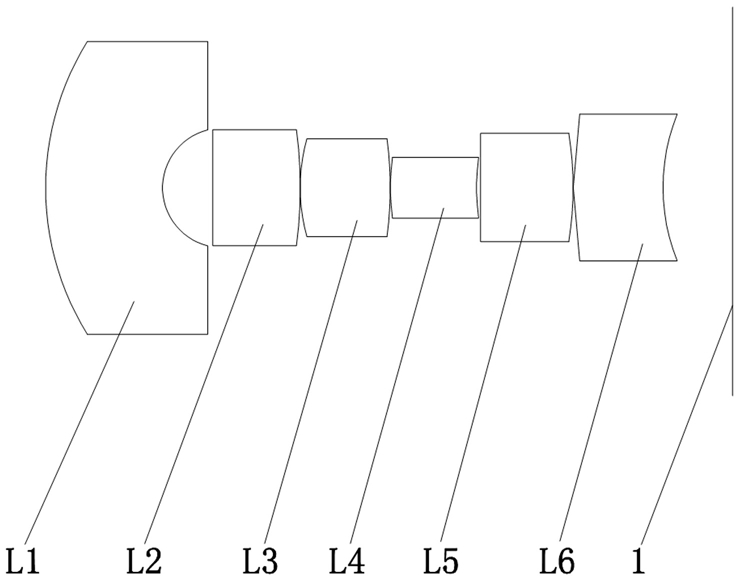

1.一种尺寸小视场角大的内窥镜,包括光学透镜组和CCD光敏面(1),其特征在于所述光学透镜组包括由物方到所述CCD光敏面(1)依次排列的第一透镜L1、第二透镜L2、第三透镜L3、第四透镜L4、第五透镜L5和第六透镜L6;所述第一透镜L1为凸透镜,光焦度为正值;所述第二透镜 L2为凸透镜,光焦度为正值;所述第三透镜 L3为凸透镜,光焦度为正值;所述第四透镜L4为凹透镜,光焦度为负值;所述第五透镜L5为凸透镜,光焦度为正值;所述第六透镜L6为凹透镜,光焦度为负值;所述第一透镜L1、第二透镜L2、第三透镜L3、第四透镜L4、第五透镜L5和第六透镜L6均为球面折射透镜;所述光学透镜组总长7毫米,可弯曲部最大弯曲角度为 270°,视场角为94°,最大空间频率100lp/mm,F数为3。

2.根据权利要求1所述的内窥镜,其特征在于所述第一透镜L1的物侧面凸向物方,其曲率半径为3.815503㎜;所述第一透镜L1的像侧面凸向物方,其曲率半径为0.751055㎜;所述第二透镜L2的物侧面为平面,像侧面凸向像方,其曲率半径为6.503313㎜;所述第三透镜L3的像侧面凸向物方,其曲率半径为2.479942㎜;所述第三透镜L3的像侧面凸向像方,其曲率半径为1.536906㎜;所述第四透镜L4的物侧面凸向物方,其曲率半径为4.9665598㎜;所述第四透镜L4的像侧面凸向物方,其曲率半径为29.703396㎜;所述第五透镜L5的物侧面为平面,像侧面凸向像方,其曲率半径为7.696157㎜;所述第六透镜L6的物侧面凹向物方,其曲率半径为3.601338㎜;所述第六透镜L6的像侧面凹向像方,其曲率半径为2.434000㎜。

3.根据权利要求1所述的内窥镜,其特征在于所述第一透镜L1的玻璃材料为H-LAK50,所述第二透镜L2 的玻璃材料为ZBAF21A,所述第三透镜L3的玻璃材料为H-ZK6,所述第四透镜L4的玻璃材料为ZF51,所述第五透镜L5的玻璃材料为 H-LAK8A,所述第六透镜L6的玻璃材料为H-LAK51。

4.根据权利要求1所述的内窥镜,其特征在于所述CCD光敏面(1)的尺寸是 2mm×2mm,所述第一透镜L1、第二透镜L2、第三透镜L3、第四透镜L4、第五透镜L5和第六透镜L6的外径均不超过2㎜。
