专利号: 2019224526981
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

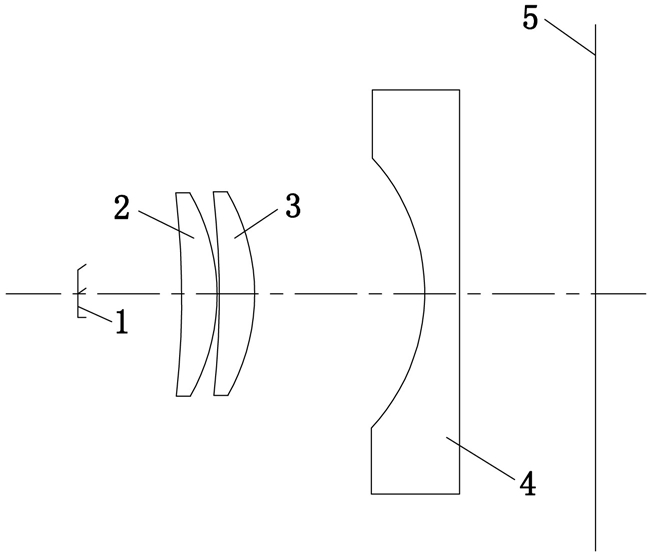

1.一种光学目镜系统,其特征在于该光学目镜系统沿光轴依次设置有入瞳(1)、第一透镜(2)、第二透镜(3)、第三透镜(4)和显示屏端(5),所述第一透镜(2)和第二透镜(3)具有完全相同的光学参数;该光学目镜系统的光学总长为75mm,视场角大于60°;所述第一透镜(2)朝向所述入瞳(1)的一面的曲率半径为-139.665mm,朝向所述显示屏端(5)的一面的曲率半径为-32.038mm;所述第二透镜(3)朝向所述入瞳(1)的一面的曲率半径为-139.665mm,朝向所述显示屏端(5)的一面的曲率半径为-32.038mm;所述第三透镜(4)朝向所述入瞳(1)的一面的曲率半径为-31.240mm,朝向所述显示屏端(5)的一面的曲率半径为1213.100mm。

2.根据权利要求1所述的光学目镜系统,其特征在于该光学目镜系统的视场角为62°,出瞳直径为6mm,出瞳距离为15mm,焦距为63mm。

3.根据权利要求2所述的光学目镜系统,其特征在于所述第一透镜(2)、第二透镜(3)和第三透镜(4)分别满足:1.05

4.根据权利要求1所述的光学目镜系统,其特征在于所述第一透镜(2)和第二透镜(3)均满足:0.1

5.根据权利要求1所述的光学目镜系统,其特征在于所述第一透镜(2)贴近第二透镜(3),所述第一透镜(2)和第二透镜(3)均为正的光焦度的弯月型透镜,所述第一透镜(2)和第二透镜(3)的凸面均朝向显示屏端;所述第三透镜(4)为负的光焦度的弯月型透镜。

6.根据权利要求1所述的光学目镜系统,其特征在于所述第一透镜(2)和第二透镜(3)使用的材料均为光学级PMMA。

7.根据权利要求1所述的光学目镜系统,其特征在于所述第三透镜(4)使用的材料为光学级PC。
