专利号: 2019224533326
申请人: 广州恒宝环保回收科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

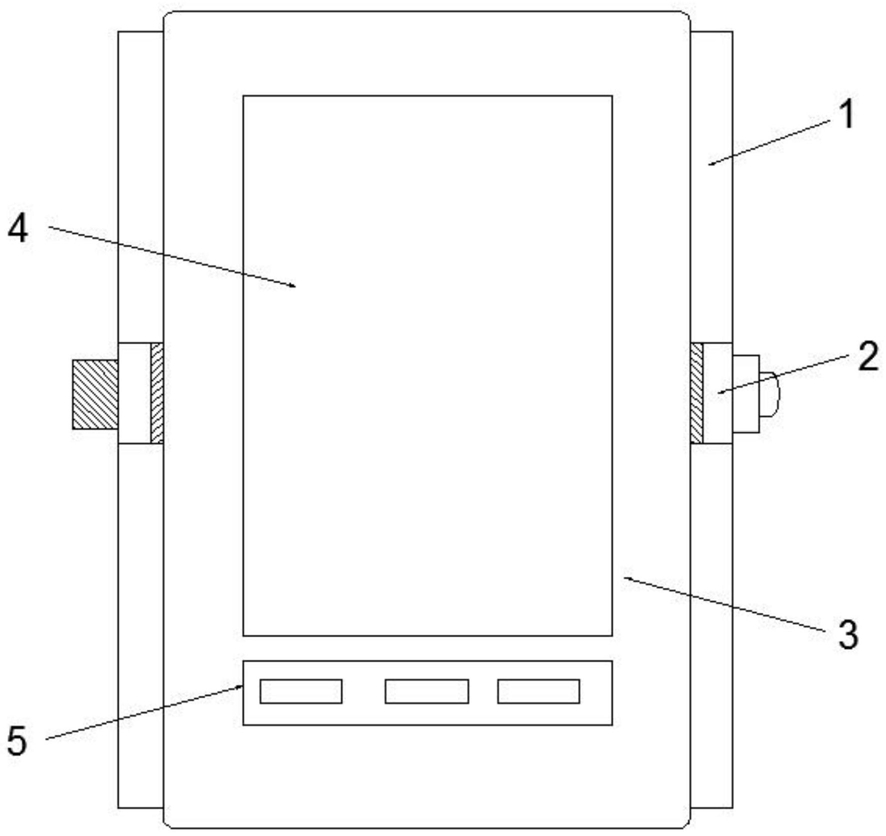

1.一种手机组装擦拭装置,包括机体(3)、夹持装置(2)及操作面板(5),其特征在于,所述机体(3)的顶端安装有显示屏(4),所述显示屏(4)的下侧设有所述操作面板(5),所述机体(3)的下侧设有底板(1),所述底板(1)的中间部位安装有夹持装置(2),所述机体(3)的一侧设有排气孔(11),所述机体(3)的内部顶端安装有气泵(6),所述气泵(6)与气管(7)的一端管道连接,所述气管(7)的另一端与喷气管(12)管道连接,所述喷气管(12)等距安装在所述机体(3)的底端,所述机体(3)的内部的中间部位设有震动器(8),所述震动器(8)的底端与连接短杆(9)的一端连接,所述连接短杆(9)的另一端与整合连接块(10)的顶端焊接,所述整合连接块(10)的底端等距与震动连接杆(13)的顶端固定连接,所述震动连接杆(13)的底端分别与长板(14)的顶端固定连接,所述长板(14)的底端与毛刷(15)固定连接。

2.根据权利要求1所述的一种手机组装擦拭装置,其特征在于,所述夹持装置(2)包括固定块(16)、橡胶垫(17)、移动块(18)、旋钮(19)、螺孔(20)、长杆(21)、抵块(22)及螺帽(23),所述固定块(16)的一端与所述橡胶垫(17)固定连接,所述橡胶垫(17)的底端与移动块(18)固定连接,所述移动块(18)的中间部位设有所述螺孔(20),所述螺孔(20)与所述长杆(21)螺纹连接,所述长杆(21)位于所述底板(1)的内层,所述长杆(21)的一端与所述旋钮(19)固定连接,所述长杆(21)的另一端与所述抵块(22)活动连接,所述抵块(22)的一端设有螺帽(23),所述螺帽(23)与所述长杆(21)固定连接。

3.根据权利要求2所述的一种手机组装擦拭装置,其特征在于,所述底板(1)的中间部位设有凹槽,且凹槽与所述移动块(18)滑动连接。

4.根据权利要求1所述的一种手机组装擦拭装置,其特征在于,所述机体(3)的底端设有电源接口。

5.根据权利要求1所述的一种手机组装擦拭装置,其特征在于,所述机体(3)内部安装有总控装置,且与所述震动器(8)电性连接。

6.根据权利要求2所述的一种手机组装擦拭装置,其特征在于,所述长杆(21)上设有螺纹,且与所述螺孔(20)嵌合。
