专利号: 2019224556879
申请人: 江苏衡辉工程检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

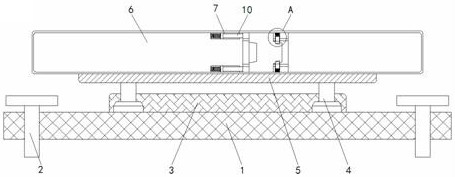

1.一种水利工程施工防水排水装置,包括安装底座(1),其特征在于:所述安装底座(1)的顶部左右两侧均活动安装有一端延伸至其底部的接地螺栓(2),安装底座(1)的顶部固定安装有安装罩壳(3),安装罩壳(3)的内壁底部左右两侧均固定安装有液压杆(4),两个所述液压杆(4)的输出端均延伸至安装罩壳(3)的顶部并均与U形套板(5)的底部固定连接,U形套板(5)的内侧固定安装有过水筒(6),过水筒(6)的内壁顶部和底部均固定安装有安装套杆(7),安装套杆(7)的内壁顶部和底部之间活动安装有导向滑块(8),导向滑块(8)的左侧固定安装有一端与安装套杆(7)内壁左侧固定连接的第一连接弹簧(9),所述导向滑块(8)的右侧固定安装有一端贯穿并延伸至安装套杆(7)右侧的移动连杆(10),上下两侧所述移动连杆(10)的左侧均与活动推板(11)固定连接,活动推板(11)的内部上下两侧均开设有过水孔(12),所述活动推板(11)的右侧固定安装有挤压块(13),所述过水筒(6)的内壁顶部和底部之间固定安装有位于挤压块(13)右侧的安装侧板(14),安装侧板(14)的左侧开设有挤压槽(15),挤压槽(15)槽内上下两侧壁上均连通有开设在安装侧板(14)上的连接槽(16),连接槽(16)的槽内顶壁固定安装有第二连接弹簧(17),第二连接弹簧(17)靠近挤压槽(15)的一侧固定安装有与连接槽(16)槽内活动连接的移动横板(18),移动横板(18)靠近挤压槽(15)的一侧固定安装有一端延伸至挤压槽(15)内的移动块(19),连接槽(16)的槽内左右两侧壁均连通有开设在安装侧板(14)上的第一出水孔(20),移动块(19)的内部开设有第二出水孔(21)。

2.根据权利要求1所述的一种水利工程施工防水排水装置,其特征在于:所述安装罩壳(3)的内部为中空,所述安装罩壳(3)的内壁顶部开设有数量为两个且与液压杆(4)输出端相适配的开口。

3.根据权利要求1所述的一种水利工程施工防水排水装置,其特征在于:所述挤压槽(15)和挤压块(13)均为圆锥形,挤压槽(15)和挤压块(13)均为其右侧直径小于其左侧直径。

4.根据权利要求1所述的一种水利工程施工防水排水装置,其特征在于:所述过水筒(6)的内壁顶部和底部均开设有位于安装套杆(7)和安装侧板(14)之间的滑槽,活动推板(11)的上下两端均延伸至滑槽的内部。

5.根据权利要求1所述的一种水利工程施工防水排水装置,其特征在于:上下两侧所述移动块(19)呈对称分布,移动块(19)延伸至挤压槽(15)内的一端呈斜面。

6.根据权利要求1所述的一种水利工程施工防水排水装置,其特征在于:所述第二出水孔(21)与第一出水孔(20)的直径相等,同侧所述第二出水孔(21)与第一出水孔(20)之间的距离与第二连接弹簧(17)的压缩范围相等。
