专利号: 2019224596077
申请人: 苏州诚奕激光科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

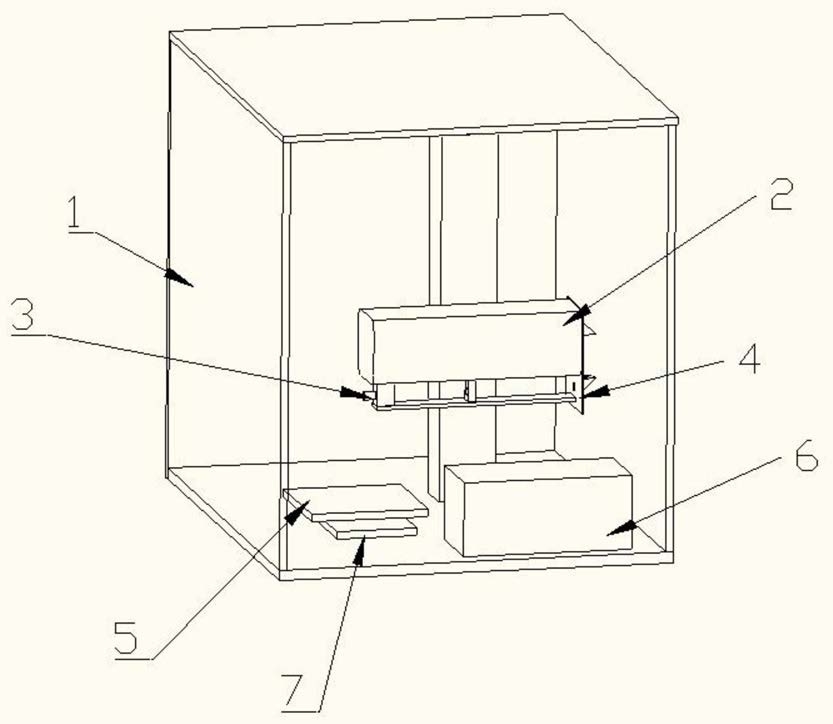

1.激光打标机,包括主箱体(1),其特征在于:所述主箱体(1)内设置有用于产生激光的激光发生器(2)、用于打标的激光发射头(3)、用于调节激光方向的激光方向调节机构(4)和用于放置工件的工作台(5),所述激光方向调节机构(4)的两端分别与激光发生器(2)和激光发射头(3)连接,所述主箱体(1)内位于激光发射头(3)的一侧设置有用于清除打标时产生烟雾和灰尘的除尘机构(6),所述主箱体(1)内设置有移动机构(7),还包括用于控制激光打标机的控制面板,所述激光发生器(2)、激光发射头(3)、激光方向调节机构(4)、除尘机构(6)和移动机构(7)分别与控制面板连接。

2.如权利要求1所述的激光打标机,其特征在于:所述激光方向调节机构(4)包括用于固定激光方向调节机构(4)并将激光方向调节机构(4)分别与激光发生器(2)和激光发射头(3)连接的反射固定架(41),所述反射固定架(41)上固定设置有多个用于调节激光束方向的反射组件(42)。

3.如权利要求2所述的激光打标机,其特征在于:所述反射组件(42)包括反射固定座(421),所述反射固定座(421)内设置有用于反射激光束的反射镜,所述反射固定座(421)上设置有用于供激光束进入的激光入口(422)和用于供激光发出的激光出口(423)。

4.如权利要求1所述的激光打标机,其特征在于:所述除尘机构(6)包括设置在主箱体(1)内的小箱体(601),所述小箱体(601)内设置有压缩缸(602),所述压缩缸(602)内设置有活塞(603),所述压缩缸(602)内位于活塞(603)的一侧设置有气缸(604),所述气缸(604)的驱动轴与活塞(603)垂直设置,所述压缩缸(602)远离气缸(604)的一侧设置有用于出气的出气管(605)和用于进气的进气管(606),所述出气管(605)内设置有第一单向阀(607),所述进气管(606)内设置有第二单向阀(608),所述出气管(605)远离压缩缸(602)的一端设置有喷头(609),所述小箱体(601)上靠近激光发射头(3)的一侧设置有开口(610),所述喷头(609)与开口(610)的位置对应。

5.如权利要求4所述的激光打标机,其特征在于:所述小箱体(601)顶部均匀间隔的开有进气孔。

6.如权利要求1所述的激光打标机,其特征在于:所述移动机构(7)包括用于带动激光发射头(3)上下移动的立柱,所述立柱上设置有用于带动激光发射头(3)前后移动的前后移动组件,还包括设置在激光发射头(3)下方的用于带动工件左右移动的左右移动组件。
