专利号: 2019224820655
申请人: 曾鸿波
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

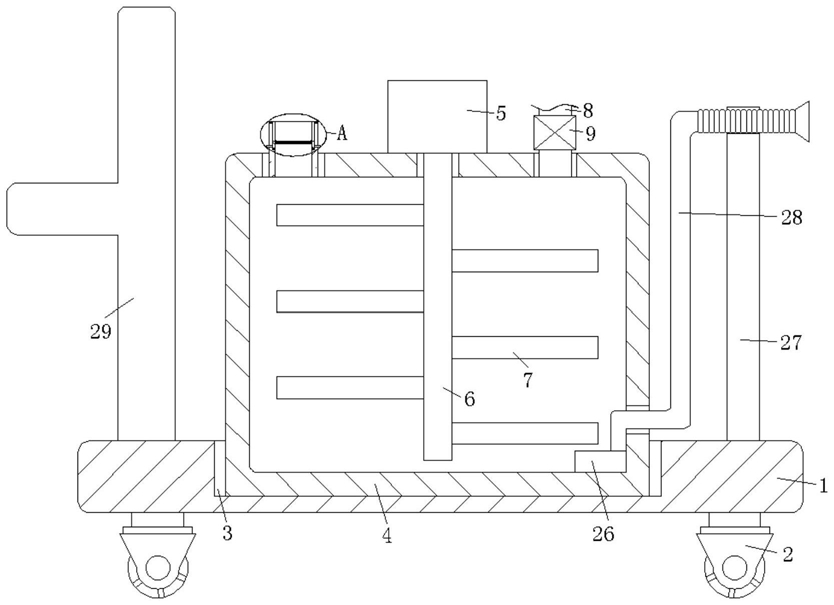

1.建筑施工用涂料喷涂装置,包括底座(1)、壳体(4),其特征在于,所述底座(1)的底部安装有多个锁止万向轮(2),所述底座(1)的上端开设有放置槽(3),所述壳体(4)放置在放置槽(3)内,所述壳体(4)的上端贯穿设有进料机构,所述壳体(4)的上端贯穿有延伸至其内部的搅拌机构,所述壳体(4)的上端贯穿设有进料管(10),所述进料管(10)的两端侧壁均设有滑动机构,两个所述滑动机构相对的侧壁均开设有卡槽(20),两个所述滑动机构相对的侧壁共同滑动连接有过滤机构,所述过滤机构的两端均延伸至与其相对的卡槽(20)内,所述壳体(4)的内底部设有贯穿壳体(4)的侧壁并延伸至其外侧的出料机构,所述底座(1)的上端固定连接有放置机构,所述出料机构放置在放置机构上,所述底座(1)的上端固定连接有把手(29)。

2.根据权利要求1所述的建筑施工用涂料喷涂装置,其特征在于,所述进料机构包括贯穿壳体(4)的上端并与其内部相互连通的进水管(8),所述进水管(8)上安装有阀门(9)。

3.根据权利要求1所述的建筑施工用涂料喷涂装置,其特征在于,所述搅拌机构包括固定连接在壳体(4)上端的电机(5),所述电机(5)的输出轴末端固定连接有搅拌杆(6),所述搅拌杆(6)贯穿壳体(4)的上端并延伸至壳体(4)内,所述搅拌杆(6)位于壳体(4)内的一段侧壁固定连接有多个搅拌叶(7)。

4.根据权利要求1所述的建筑施工用涂料喷涂装置,其特征在于,所述滑动机构包括开设在进料管(10)内侧壁上的第一导向滑槽(11),所述第一导向滑槽(11)内滑动连接有第一导向滑块(12),所述第一导向滑块(12)与第一导向滑槽(11)的内底部之间连接有多个第一弹簧(13),所述第一导向滑槽(11)的侧壁开设有第二导向滑槽(14),所述第二导向滑槽(14)的内顶部固定连接有第一磁块(17),所述第一导向滑块(12)的侧壁固定连接有第二导向滑块(15),所述第二导向滑块(15)穿过第二导向滑槽(14)并延伸至进料管(10)的外侧,所述第二导向滑块(15)的上端嵌设有与第一磁块(17)相对侧壁磁极相反的第二磁块(16),所述卡槽(20)开设在第一导向滑块(12)的侧壁。

5.根据权利要求4所述的建筑施工用涂料喷涂装置,其特征在于,所述过滤机构包括滑动连接在两个第一导向滑块(12)之间的过滤板(18),所述过滤板(18)的上端贯穿设有过滤网(19),所述过滤板(18)的两端侧壁均开设有L型槽(21),所述L型槽(21)内滑动连接有限位块(22),所述限位块(22)与L型槽(21)的内侧壁之间连接有多个第二弹簧(23),所述限位块(22)延伸至卡槽(20)内,所述L型槽(21)内滑动连接有T型块(24),所述T型块(24)与限位块(22)的侧壁之间通过拉绳(30)连接,所述T型块(24)贯穿L型槽(21)的侧壁并延伸至过滤板(18)的上方,所述T型块(24)的上端固定连接有拉块(25)。

6.根据权利要求1所述的建筑施工用涂料喷涂装置,其特征在于,所述出料机构包括安装在壳体(4)内底部的水泵(26),所述水泵(26)的出水端连接有出料管(28),所述出料管(28)贯穿壳体(4)的侧壁并延伸至壳体(4)的外侧,所述出料管(28)的出料端安装有喷头。

7.根据权利要求6所述的建筑施工用涂料喷涂装置,其特征在于,所述放置机构包括固定连接在底座(1)上端的竖板(27),所述竖板(27)的侧壁贯穿设有与其上端相互连通的放置槽,所述出料管(28)放置在放置槽内。
