专利号: 2019224855531
申请人: 杭州鼎富控制阀有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

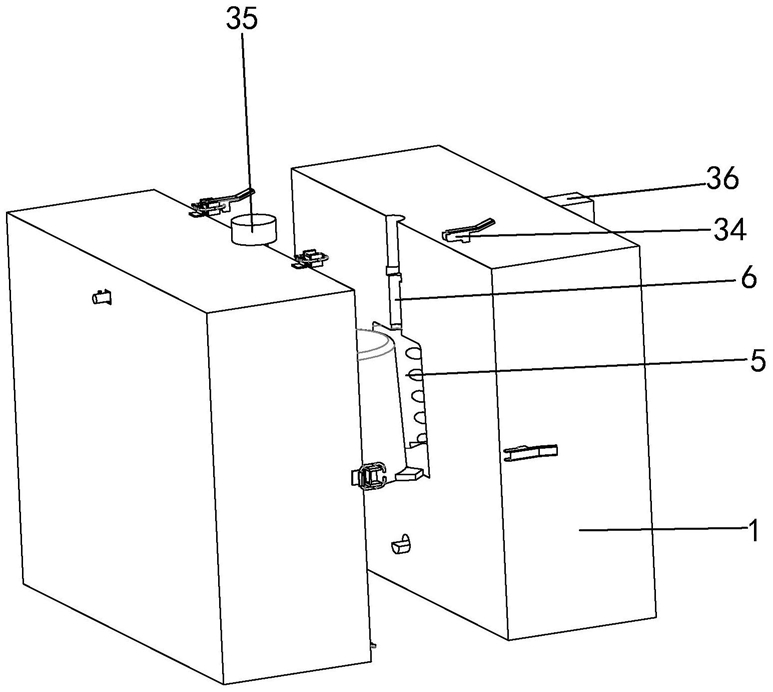

1.一种易拆卸工件的执行器模具,包括两块模具本体(1),其特征在于,所述模具本体(1)的侧壁上均固定有密封装置(2)和推动装置(3),所述模具本体(1)内固定有冷却装置(4),所述模具本体(1)内开设有模具槽(5),所述模具本体(1)的上端面开设有与模具槽(5)相通的进液孔(6),所述推动装置(3)包括电机一(7)和推板一(8),所述模具本体(1)内开设有空腔一(9),所述空腔一(9)内设置有旋转配合的螺纹杆一(10),所述电机一(7)固定于模具本体(1)的侧壁上,且所述电机一(7)的输出轴与螺纹杆一(10)固定配合,所述螺纹杆一(10)的侧壁上设置有螺纹配合的推板一(8),所述推板一(8)的侧壁上固定有推杆一(12),所述推杆一(12)贯穿空腔一(9)的内壁,所述模具本体(1)内设置有旋转配合的转杆一(13),所述转杆一(13)与螺纹杆一(10)的侧壁上均固定有链条轮一(14),且所述链条轮一(14)之间链条连接,所述转杆一(13)的一端固定有L型块一(15),另一块所述模具本体(1)内开设有空腔二(16),所述空腔二(16)内设置有旋转配合的转杆二(17),所述转杆二(17)的一端固定有L型块二(18),且所述L型块二(18)的一端贯穿空腔二(16)的内壁与L型块一(15)相贴,所述空腔一(9)内设置有旋转配合的螺纹杆二(19),所述螺纹杆二(19)与转杆二(17)的侧壁上固定有链条轮二(20),所述链条轮二(20)之间链条连接,所述螺纹杆二(19)的侧壁上设置有螺纹配合的推板二(21),所述推板二(21)的侧壁上固定有推杆二(22),且所述推杆二(22)贯穿空腔二(16)的内壁。

2.根据权利要求1所述的一种易拆卸工件的执行器模具,其特征在于,所述密封装置(2)包括电机二(23)和螺纹杆三(24),所述模具本体(1)内开设有空腔三(25),所述螺纹杆三(24)设置于空腔三(25)的内壁上,所述螺纹杆三(24)的侧壁上设置有螺纹配合的L型块三(26),且所述L型块三(26)贯穿空腔三(25)的内壁,所述电机二固定于磨具本体的侧壁上,且所述电机二的输出轴与螺纹杆三固定配合。

3.根据权利要求1所述的一种易拆卸工件的执行器模具,其特征在于,所述冷却装置(4)包括冷却箱(27)和冷却管(28),所述冷却箱(27)固定于模具本体(1)的内壁上,所述冷却箱(27)的侧壁上设置有相通的进水管(29),所述进水管(29)的一端贯穿模具本体(1)的内壁,所述进水管(29)的侧壁上固定有电磁阀一(30),所述冷却箱(27)的侧壁上设置有相通的出水管(31),所述出水管(31)的一端与模具槽(5)相通,所述出水管(31)的侧壁上固定有电磁阀二(32),所述冷却管(28)均固定于冷却箱(27)、进水管(29)和出水管(31)的侧壁上,所述冷却管(28)的侧壁上固定有隔温棉(33)。

4.根据权利要求1所述的一种易拆卸工件的执行器模具,其特征在于,两块所述模具本体(1)之间固定有若干卡扣(34)。

5.根据权利要求1所述的一种易拆卸工件的执行器模具,其特征在于,所述进液孔(6)的侧壁上设置有滑动配合的密封块(35)。

6.根据权利要求1所述的一种易拆卸工件的执行器模具,其特征在于,所述电机一(7)与电机二(23)的侧壁上均固定有保护壳(36)。
