专利号: 201922486173X
申请人: 苏州斯诺服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

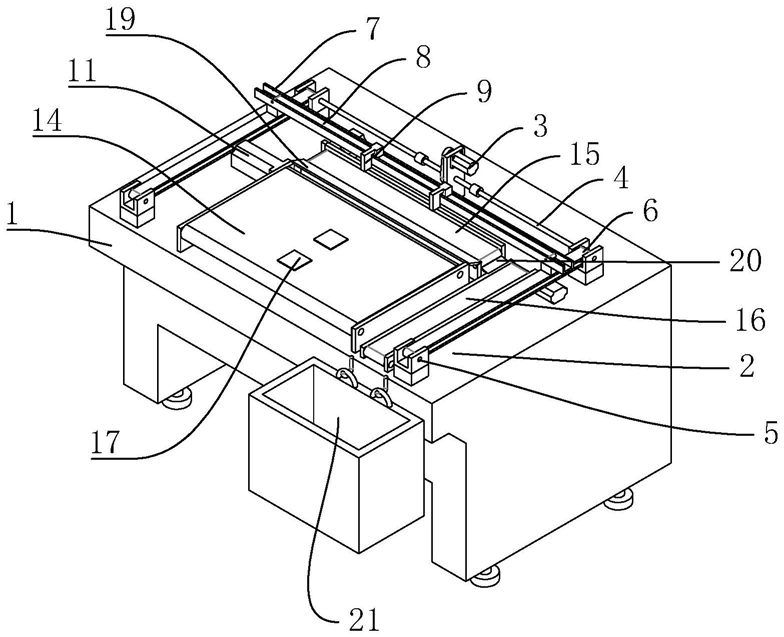

1.一种切割布料的高效率激光切割机,包括机体(1),所述机体(1)上设置工作台(2),所述工作台(2)长度方向的一侧的中心处设置有第一电机(3),所述工作台(2)位于所述第一电机(3)的一侧设有第一转动轴(4),所述第一转动轴(4)通过驱动带与所述第一电机(3)的转轴连接,所述第一转动轴(4)沿工作台(2)长度方向设置,所述工作台(2)远离所述第一转动轴(4)的一侧设有两个第一从动轴(5),两个第一从动轴(5)对应所述第一转动轴(4)两端关于所述工作台(2)宽度方向的中心对称设置,位于同一侧的所述第一转动轴(4)和第一从动轴(5)上设有第一同步带(6),两根所述第一同步带(6)上设置导轨(7),所述导轨(7)与所述第一转动轴(4)平行设置,所述导轨(7)上设置第二同步带(8),所述第二同步带(8)上连接有切割头(9),其特征在于:所述工作台(2)上靠近第一电机(3)处设有第二转动轴(10)与第二电机(11),所述第二转动轴(10)设置在两个第一同步带(6)之间,所述第二转动轴(10)沿机体(1)长度方向设置,所述第二电机(11)的转轴与第二转动轴(10)同轴固定连接,所述工作台(2)上远离第二转动轴(10)的一侧设有第二从动轴(13),所述第二从动轴(13)与第二转动轴(10)平行设置,所述第二从动轴(13)与第二转动轴(10)之间设有第一传送带(14),所述工作台(2)上位于第二转动轴(10)与转动轴之间设有第二传送带(15),所述第二传送带(15)沿工作台(2)长度方向设计,所述第二传送带(15)低于第一传送带(14),所述第一传送带(14)沿长度方向的一端设置第三传送带(16),所述第三传送带(16)与第一传送带(14)平行设置。

2.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第一传送带(14)上连接上料定位块(17),所述上料定位块(17)沿所述第一传送带(14)运行方向线性排列。

3.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第一传送带(14)上设置保护层。

4.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第二传送带(15)和第三传送带(16)的长度方向的侧边上设有限位块(18)。

5.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第一传送带(14)和第二传送带(15)之间搭设有第一送料斜坡(19)。

6.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第二传送带(15)和第三传送带(16)之间搭设有第二送料斜坡(20)。

7.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第三传送带(16)远离第二传送带(15)的一端处设置有下料收纳箱(21),所述机体(1)位于下料收纳箱(21)的位置设置挂钩,所述下料收纳箱(21)挂在挂钩上。

8.根据权利要求1所述的一种切割布料的高效率激光切割机,其特征在于:所述第二传送带(15)和第三传送带(16)表面设置细小钩刺。
