专利号: 2019224861759
申请人: 苏州斯诺服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

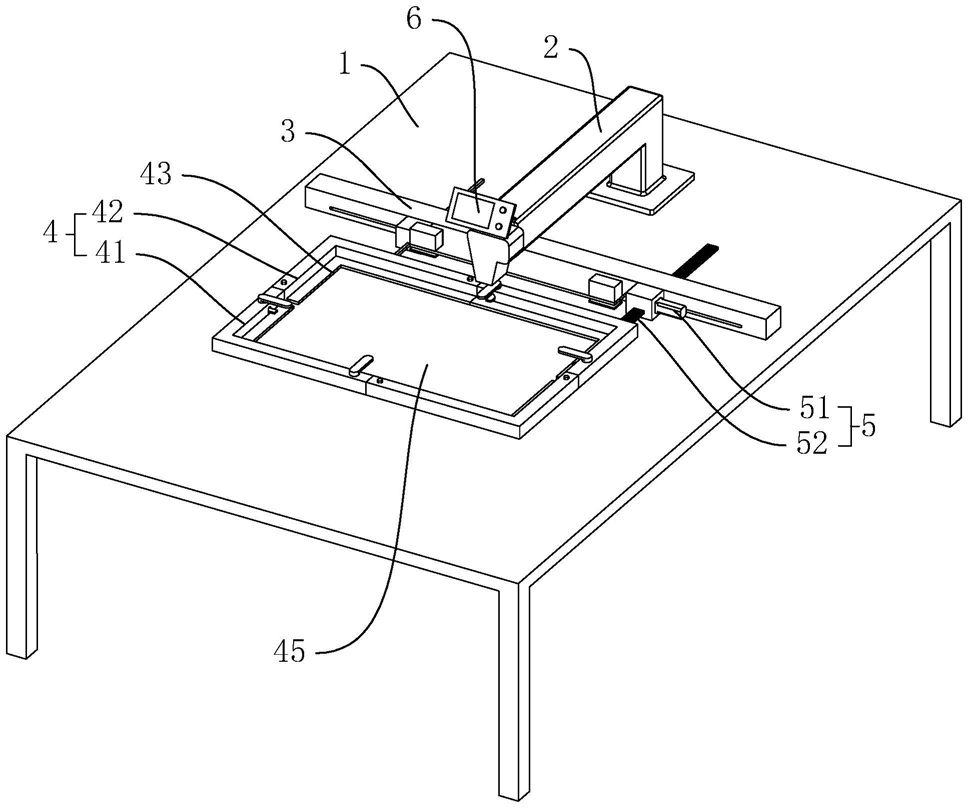

1.一种便于更换模板的模板缝纫机,包括工作台(1)、设置在工作台(1)上方的机头(2)以及设置在机头(2)下方的双向送料机构(3),所述机头(2)上设置有控制器(6),其特征在于:所述工作台(1)上端设置有模板固定组件,所述模板固定组件一侧设置有与所述模板固定组件联动的驱动组件(5),所述驱动组件(5)与所述控制器(6)电连接;

所述模板固定组件包括用于固定模板的固定框(4),所述固定框(4)上设置有用于放置模板的容置槽(45),所述固定框(4)的下端与所述工作台(1)上端滑动抵接。

2.根据权利要求1所述的一种便于更换模板的模板缝纫机,其特征在于:所述驱动组件(5)包括固定连接在所述双向送料机构(3)上的驱动电机(51)以及与所述固定框(4)侧壁连接的驱动杆(52),所述驱动杆(52)上端固定连接有齿条,所述驱动电机(51)输出端固定连接有与所述齿条相啮合的齿轮。

3.根据权利要求1所述的一种便于更换模板的模板缝纫机,其特征在于:所述固定框(4)包括两组L形定位板,每组所述L形定位板均包括第一L形支板(41)以及第二L形支板(42),所述第一L形支板(41)的两端开设有插接孔,所述第二L形支板(42)两端设置有与所述插接孔插接配合的插接杆(421),两组所述L形定位板相互插接配合。

4.根据权利要求3所述的一种便于更换模板的模板缝纫机,其特征在于:所述第一L形支板(41)与所述第二L形支板(42)插接配合处设置有定位螺钉(411),所述定位螺钉(411)与所述第一L形支板(41)螺纹配合,所述定位螺钉(411)与所述第二L形支板(42)端面相抵接。

5.根据权利要求3所述的一种便于更换模板的模板缝纫机,其特征在于:两组所述L形定位板相对的侧壁下端均固定连接有用于支撑模板的支撑板(43)。

6.根据权利要求3所述的一种便于更换模板的模板缝纫机,其特征在于:所述第二L形支板(42)上壁两端均开设有转接孔,所述转接孔内转动连接有限位拨杆(44),所述限位拨杆(44)包括与转接孔转动连接的竖杆(442)以及与竖杆(442)上端连接的横杆(441),所述横杆(441)设置在所述固定框(4)上端并延伸至所述容置槽(45)上方。

7.根据权利要求6所述的一种便于更换模板的模板缝纫机,其特征在于:所述竖杆(442)下方水平设置有压板(445),所述插接孔侧壁开设有与容置槽(45)相通的竖槽,所述压板(445)与所述竖槽滑移配合并延伸至所述容置槽(45)内部,所述转接孔内设置有弹簧(446),所述弹簧(446)的上端与所述压板(445)下端相抵接,所述弹簧(446)下端与所述转接孔下端相抵接。

8.根据权利要求7所述的一种便于更换模板的模板缝纫机,其特征在于:所述竖杆(442)与所述横杆(441)转动连接,所述竖杆(442)上端固定连接有棘轮,所述横杆(441)与竖杆(442)转动连接的一端底壁固定连接有棘爪,所述棘轮与所述棘爪相配合组成棘轮机构(443);

所述压板(445)上端固定连接有麻花螺杆(444),所述竖杆(442)下端开设有与所述麻花螺杆(444)相配合的螺旋孔,所述棘轮机构(443)的旋转方向与所述麻花螺杆(444)的螺旋方向相同,所述麻花螺杆(444)下移的时候,所述棘轮带动所述棘爪移动。

9.根据权利要求8所述的一种便于更换模板的模板缝纫机,其特征在于:所述压板(445)下端设置有压力传感器(7),所述压力传感器(7)与所述控制器(6)电连接。
