专利号: 2019224862874
申请人: 苏州斯诺服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

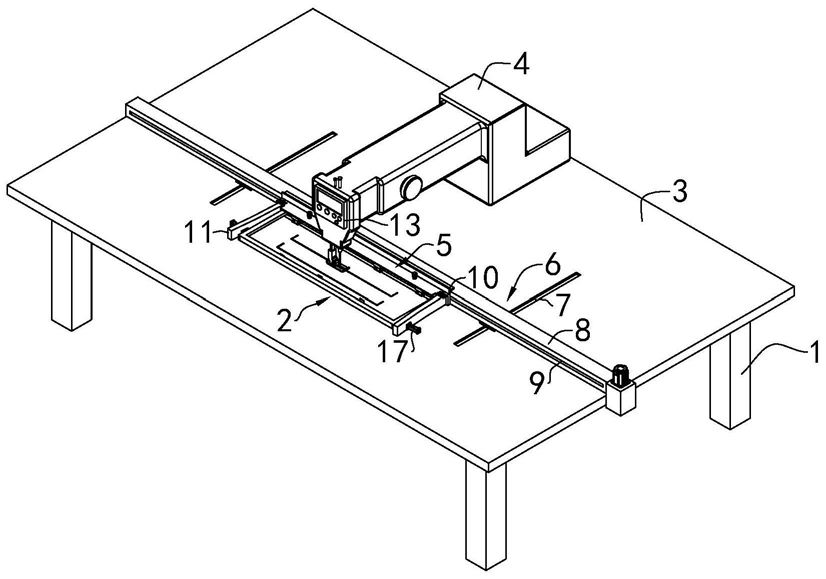

1.一种模板缝纫机,包括支架(1)、模板(2)、固定在支架(1)上的工作台(3)以及工作台(3)上方的缝纫机机头(4),安装在所述工作台(3)上的装夹模板装置(5)和驱动所述装夹模板装置(5)在所述工作台(3)上移动的水平方向驱动机构(6),其特征在于:所述装夹模板装置(5)上固定有一对导向轨(11),两个所述导向轨(11)之间的侧壁从上至下依次设有多个导向块(12);

所述模板(2)包括硬外壳(24),所述硬外壳(24)包括铰接壁(26)和两个导向侧壁(27),所述导向侧壁(27)上与铰接壁(26)相邻,所述铰接壁(26)上转动连接有一软盖板(25),所述导向侧壁(27)上设有与导向块(12)配合的导向槽(28)。

2.根据权利要求1所述的一种模板缝纫机,其特征在于:所述装夹模板装置(5)包括匚字型夹持台(14),所述夹持台(14)上顶板固定装有若干竖直气缸(21),所述竖直气缸(21)上装有压板(22),所述竖直气缸(21)带动压板(22)向下移动,所述夹持台(14)固定装有定位柱(23),所述铰接壁(26)上开设有供定位柱(23)放置的定位槽(29)。

3.根据权利要求2所述的一种模板缝纫机,其特征在于:所述夹持台(14)上固定装有红外传感器(15),所述模板(2)上设有与红外传感器(15)相对的反光贴(35)。

4.根据权利要求1所述的一种模板缝纫机,其特征在于:所述导向轨(11)侧壁上设有侧夹紧装置,所述侧夹紧装置包括固定在导向轨(11)侧壁上侧推气缸(17),所述侧推气缸(17)连接有伸缩杆(18),所述导向轨(11)上设有供伸缩杆(18)穿过的通孔,所述伸缩杆(18)上连接有侧推板(19)。

5.根据权利要求4所述的一种模板缝纫机,其特征在于:所述导向轨(11)上设有用于放置侧推板(19)的沉槽(20),所述沉槽(20)的深度与侧推板(19)厚度一致,所述沉槽(20)的纵截面积比侧推板(19)的纵截面积大。

6.根据权利要求1所述的一种模板缝纫机,其特征在于:所述一对导向轨(11)之间的距离沿夹持台(14)向外逐渐扩大,所述导向块(12)沿导向轨(11)交错设置,所述导向块(12)前后均设有倒角。

7.根据权利要求6所述的一种模板缝纫机,其特征在于:所述夹持台(14)上设有条形槽,所述导向轨(11)通过螺栓固定在夹持台(14)上。

8.根据权利要求1所述的一种模板缝纫机,其特征在于:所述软盖板(25)顶面设置有手拉带(34)。
