专利号: 2019224864954
申请人: 苏州市盛泰电力配套有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

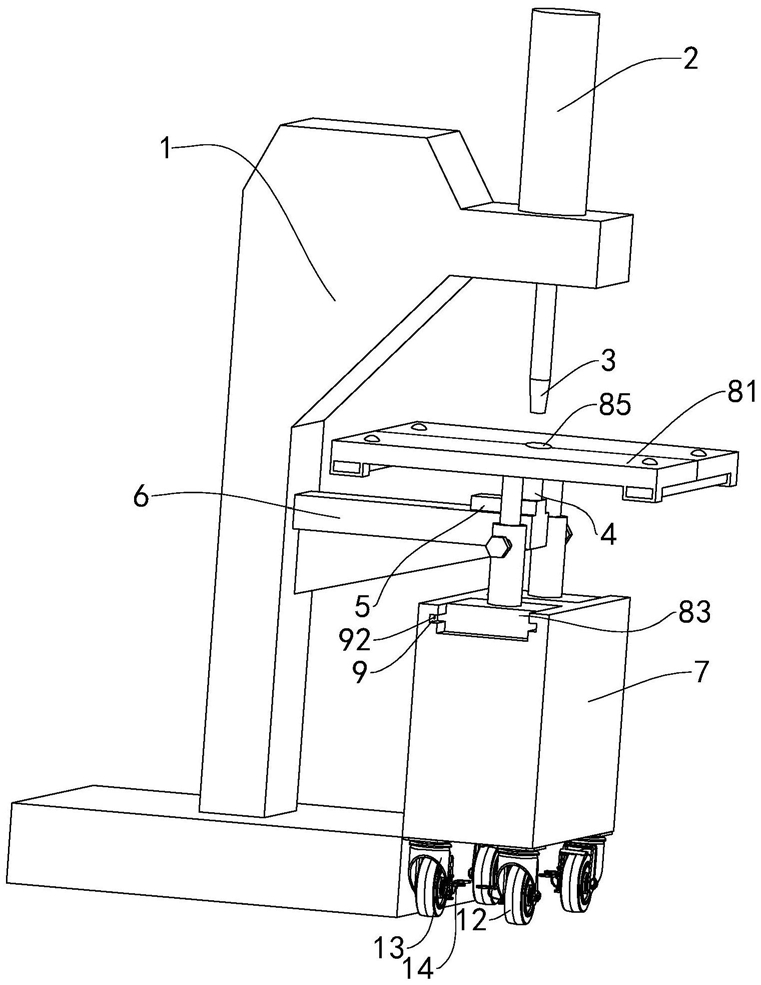

1.一种钣金配电箱加工用的压铆机,包括机身(1)、安装在所述机身(1)上端的液压缸(2),所述液压缸(2)上设置有冲压上模(3),所述机身(1)上设置有压铆头架(6),所述压铆头架(6)在远离机身(1)的一端设置有压铆头座(5),所述压铆头座(5)上设置有压铆头(4),其特征在于:还包括位于压铆头架(6)下端的箱体(7),所述箱体(7)的中间轴线处于压铆头座(5)的轴线的正下方,所述箱体(7)上端中间轴线两侧设置有载物机构,所述载物机构包括第一载物台(81)和第二载物台(82),所述第一载物台(81)和第二载物台(82)上均设置有半圆形凹槽(86),两个所述半圆形凹槽(86)相互拼接形成供压铆头(4)穿过的圆槽(85),所述第一载物台(81)和第二载物台(82)的下端分别设置有连接板(83),所述连接板(83)与第一载物台(81)、第二载物台(82)通过升降机构(84)连接,所述连接板(83)滑动连接在箱体(7)上。

2.根据权利要求1所述的一种钣金配电箱加工用的压铆机,其特征在于:所述第一载物台(81)的上端设置有若干个凹槽(811),每个所述凹槽(811)中安装有万向珠(812)。

3.根据权利要求1所述的一种钣金配电箱加工用的压铆机,其特征在于:所述升降机构(84)包括伸缩管(841)和伸缩杆(842),所述伸缩管(841)的一端固定在连接板(83)的中心位置,所述伸缩管(841)另一端向下一侧设置有螺纹孔(843),所述伸缩管(841)与伸缩杆(842)通过螺栓(844)与螺纹孔(843)配合连接在一起,所述伸缩杆(842)的一端与第一载物台(81)的底端固定连接。

4.根据权利要求1所述的一种钣金配电箱加工用的压铆机,其特征在于:所述箱体(7)上设置有安装槽(9),所述安装槽(9)的两侧设置有卡接槽(91),滑动连接在所述箱体(7)上端的连接板(83)的两侧设置有卡接块(831),所述卡接槽(91)与所述卡接块(831)配合。

5.根据权利要求4所述的一种钣金配电箱加工用的压铆机,其特征在于:所述卡接槽(91)远离压铆头架(6)的一端设置有卡孔(92),所述卡接块(831)靠近压铆头架(6)的一端设置有凸起(832),所述卡孔(92)与凸起(832)卡接。

6.根据权利要求2所述的一种钣金配电箱加工用的压铆机,其特征在于:所述第一载物台(81)底端在远离压铆头架(6)的一侧设置有连接栓(10),所述连接栓(10)内插接连接杆(11)。

7.根据权利要求1所述的一种钣金配电箱加工用的压铆机,其特征在于:所述箱体(7)的底端设置有车轮(12),所述车轮(12)安装在车轮架(13)上,所述车轮架(13)与箱体(7)螺纹固定连接。

8.根据权利要求7所述的一种钣金配电箱加工用的压铆机,其特征在于:所述车轮架(13)上设置有刹车板(14)。
