专利号: 2019800002559
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

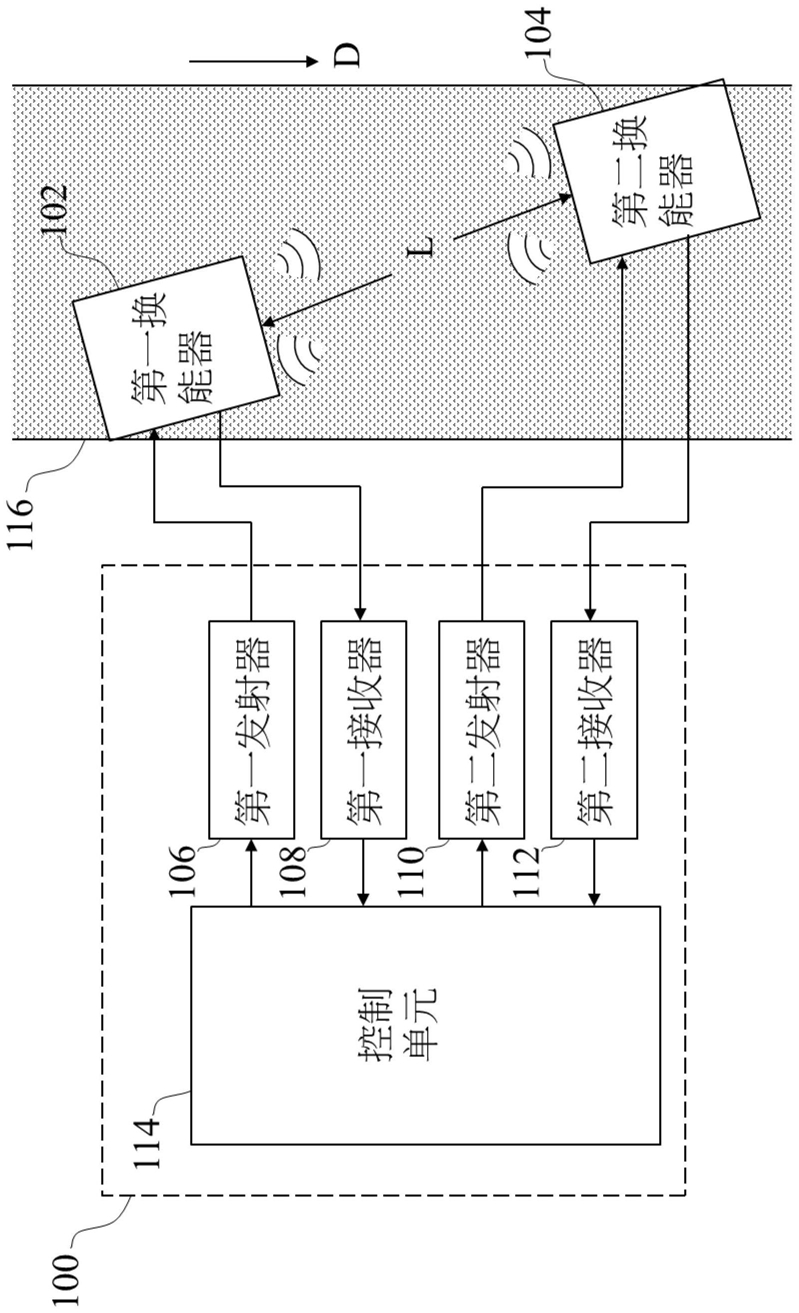

1.一种信号处理电路,其特征在于,所述信号处理电路耦接至第一换能器和第二换能器,其中所述第一换能器和所述第二换能器之间具有大于零的距离,且具有流速的流体依序流经所述第一换能器和所述第二换能器,所述信号处理电路包括:第一发射器,耦接至所述第一换能器;

第一接收器,耦接至所述第一换能器;

第二发射器,耦接至所述第二换能器;

第二接收器,耦接至所述第二换能器;以及

控制单元,耦接至所述第一发射器、所述第一接收器、所述第二发射器以及所述第二接收器,所述控制单元用以:在初始阶段时用以得到对应至少两个温度的至少两个第一参数、对应所述至少两个温度的至少两个第二参数以及所述距离;以及在一般阶段时依据所述至少两个第一参数、所述至少两个第二参数以及所述距离得到所述流速;

其中所述至少两个第一参数相关于所述距离以及对应当下温度的当下声速;所述至少两个第二参数相关于所述第一发射器、所述第一接收器、所述第二发射器、所述第二接收器、所述第一换能器以及所述第二换能器的延迟时间。

2.如权利要求1所述的信号处理电路,其特征在于,所述控制单元在所述初始阶段时进一步用以在所述至少两个温度下:当所述流速为零时,产生第一信号,判断所述第一信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第一延迟时间;

当所述流速为零时,产生第二信号,判断所述第二信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第二延迟时间;

当所述流速为零时,产生第三信号,判断所述第三信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第三延迟时间;

依据所述第一延迟时间和所述第二延迟时间得到所述第一参数;以及

依据所述第一延迟时间和所述第三延迟时间得到所述第二参数。

3.如权利要求2所述的信号处理电路,其特征在于,所述控制单元在所述初始阶段时进一步用以在所述至少两个温度下的其中之一温度下:当所述流速为大于零的第一特定流速时,产生第四信号,判断所述第四信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第四延迟时间;

当所述流速为所述第一特定流速时,产生第五信号,判断所述第五信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第五延迟时间;以及依据所述第一特定流速、所述至少两个第二参数中对应所述至少两个温度下的所述其中之一温度的第二参数、所述第四延迟时间和所述第五延迟时间得到所述距离。

4.如权利要求3所述的信号处理电路,其特征在于,所述控制单元在所述一般阶段时进一步用以:产生第六信号,判断所述第六信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第六延迟时间;

产生第七信号,判断所述第七信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第七延迟时间;

产生第八信号,判断所述第八信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第八延迟时间;

依据所述第六延迟时间和所述第七延迟时间得到第一因子;

从所述至少两个第一参数中找出最接近所述第一因子的第一参数以及对应的第二参数;以及依据所述距离、所述第六延迟时间、所述第八延迟时间和所述对应第二参数得到所述流速。

5.如权利要求1所述的信号处理电路,其特征在于,所述控制单元在所述初始阶段时,进一步用以在所述至少两个温度下:当所述流速为零时,产生第九信号,判断所述第九信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第九延迟时间;

当所述流速为零时,产生第十信号,判断所述第十信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十延迟时间;以及依据所述第九延迟时间和所述第十延迟时间得到所述第二参数。

6.如权利要求5所述的信号处理电路,其特征在于,所述控制单元在所述初始阶段时进一步用以在所述至少两个温度下:当所述流速为第二特定流速时,产生第十一信号,判断所述第十一信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十一延迟时间;

当所述流速为所述第二特定流速时,产生第十二信号,判断所述第十二信号经过第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十二延迟时间;

当所述流速为所述第二特定流速时,产生第十三信号,判断所述第十三信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再经过所述第一换能器和所述第一接收器的第十三延迟时间;

当所述流速为所述第二特定流速时,产生第十四信号,判断所述第十四信号经过所述第二发射器和所述第二换能器到所述第一换能器并反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第十四延迟时间;以及依据所述第十一延迟时间、所述第十二延迟时间、所述第十三延迟时间以及所述第十四延迟时间得到所述第一参数。

7.如权利要求6所述的信号处理电路,其特征在于,所述第二特定流速大于或等于零。

8.如权利要求7所述的信号处理电路,其特征在于,所述控制单元在所述初始阶段时进一步用以在所述至少两个温度下的其中之一温度下:当所述流速为大于零的第三特定流速时,产生第十五信号,判断所述第十五信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十五延迟时间;

当所述流速为所述第三特定流速时,产生第十六信号,判断所述第十六信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十六延迟时间;以及依据所述第三特定流速、所述至少两个第二参数中对应所述至少两个温度下的所述其中之一温度的第二参数、所述第十五延迟时间和所述第十六延迟时间得到所述距离。

9.如权利要求8所述的信号处理电路,其特征在于,所述控制单元在所述一般阶段时进一步用以:产生第十七信号,判断所述第十七信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十七延迟时间;

产生第十八信号,判断所述第十八信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十八延迟时间;

产生第十九信号,判断所述第十九信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再经过所述第一换能器和所述第一接收器的第十九延迟时间;

产生第二十信号,判断所述第二十信号经过所述第二发射器和所述第二换能器到所述第一换能器并反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第二十延迟时间;

依据所述第十七延迟时间、所述第十八延迟时间、所述第十九延迟时间和所述第二十延迟时间得到第二因子;

从所述至少两个第一参数中找出最接近所述第二因子的第一参数以及对应的第二参数;以及依据所述距离、所述第十七延迟时间、所述第十八延迟时间和所述对应第二参数得到所述流速。

10.一种芯片,其特征在于,包括:

如权利要求1-9任意一项所述的信号处理电路。

11.一种流量计,其特征在于,包括:

如权利要求1-9任意一项所述的信号处理电路;

所述第一换能器;以及

所述第二换能器;

其中所述信号处理电路耦接至所述第一换能器和所述第二换能器。

12.一种信号处理方法,其特征在于,所述信号处理方法用于控制第一发射器、第一接收器、第二发射器以及第二接收器,所述第一发射器和所述第一接收器耦接至第一换能器,所述第二发射器和所述第二接收器耦接至第二换能器,其中所述第一换能器和所述第二换能器之间具有大于零的距离,且具有流速的流体依序流经所述第一换能器和所述第二换能器,所述信号处理方法包括:在初始阶段时用以得到对应至少两个温度的至少两个第一参数、对应所述至少两个温度的至少两个第二参数以及所述距离;

在一般阶段时依据所述至少两个第一参数、所述至少两个第二参数以及所述距离得到所述流速;

其中所述至少两个第一参数相关于所述距离以及对应当下温度的当下声速;所述至少两个第二参数相关于所述第一发射器、所述第一接收器、所述第二发射器、所述第二接收器、所述第一换能器以及所述第二换能器的延迟时间。

13.如权利要求12所述的信号处理方法,其特征在于,所述信号处理方法在所述初始阶段时进一步在所述至少两个温度下:当所述流速为零时,产生第一信号,判断所述第一信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第一延迟时间;

当所述流速为零时,产生第二信号,判断所述第二信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第二延迟时间;

当所述流速为零时,产生第三信号,判断所述第三信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第三延迟时间;

依据所述第一延迟时间和所述第二延迟时间得到所述第一参数;以及

依据所述第一延迟时间和所述第三延迟时间得到所述第二参数。

14.如权利要求13所述的信号处理方法,其特征在于,所述信号处理方法在所述初始阶段时进一步在所述至少两个温度下的其中之一温度下:当所述流速为大于零的第一特定流速时,产生第四信号,判断所述第四信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第四延迟时间;

当所述流速为所述第一特定流速时,产生第五信号,判断所述第五信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第五延迟时间;以及依据所述第一特定流速、所述至少两个第二参数中对应所述至少两个温度下的所述其中之一温度的第二参数、所述第四延迟时间和所述第五延迟时间得到所述距离。

15.如权利要求14所述的信号处理方法,其特征在于,所述信号处理方法在所述一般阶段时进一步:产生第六信号,判断所述第六信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第六延迟时间;

产生第七信号,判断所述第七信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第七延迟时间;

产生第八信号,判断所述第八信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第八延迟时间;

依据所述第六延迟时间和所述第七延迟时间得到第一因子;

从所述至少两个第一参数中找出最接近所述第一因子的第一参数以及对应的第二参数;以及依据所述距离、所述第六延迟时间、所述第八延迟时间和所述对应第二参数得到所述流速。

16.如权利要求12所述的信号处理方法,其特征在于,所述信号处理方法在所述初始阶段时,进一步在所述至少两个温度下:当所述流速为零时,产生第九信号,判断所述第九信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第九延迟时间;

当所述流速为零时,产生第十信号,判断所述第十信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十延迟时间;以及依据所述第九延迟时间和所述第十延迟时间得到所述第二参数。

17.如权利要求16所述的信号处理方法,其特征在于,所述信号处理方法在所述初始阶段时进一步在所述至少两个温度下:当所述流速为第二特定流速时,产生第十一信号,判断所述第十一信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十一延迟时间;

当所述流速为所述第二特定流速时,产生第十二信号,判断所述第十二信号经过第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十二延迟时间;

当所述流速为所述第二特定流速时,产生第十三信号,判断所述第十三信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再经过所述第一换能器和所述第一接收器的第十三延迟时间;

当所述流速为所述第二特定流速时,产生第十四信号,判断所述第十四信号经过所述第二发射器和所述第二换能器到所述第一换能器并反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第十四延迟时间;以及依据所述第十一延迟时间、所述第十二延迟时间、所述第十三延迟时间以及所述第十四延迟时间得到所述第一参数。

18.如权利要求17所述的信号处理方法,其特征在于,所述第二特定流速大于或等于零。

19.如权利要求18所述的信号处理方法,其特征在于,所述信号处理方法在所述初始阶段时进一步在所述至少两个温度下的其中之一温度下:当所述流速为大于零的第三特定流速时,产生第十五信号,判断所述第十五信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十五延迟时间;

当所述流速为所述第三特定流速时,产生第十六信号,判断所述第十六信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十六延迟时间;以及依据所述第三特定流速、所述至少两个第二参数中对应所述至少两个温度下的所述其中之一温度的第二参数、所述第十五延迟时间和所述第十六延迟时间得到所述距离。

20.如权利要求19所述的信号处理方法,其特征在于,所述信号处理方法在所述一般阶段时进一步:产生第十七信号,判断所述第十七信号经过所述第一发射器和所述第一换能器到所述第二换能器再经过所述第二接收器的第十七延迟时间;

产生第十八信号,判断所述第十八信号经过所述第二发射器和所述第二换能器到所述第一换能器再经过所述第一接收器的第十八延迟时间;

产生第十九信号,判断所述第十九信号经过所述第一发射器和所述第一换能器到所述第二换能器并反弹回所述第一换能器,再经过所述第一换能器和所述第一接收器的第十九延迟时间;

产生第二十信号,判断所述第二十信号经过所述第二发射器和所述第二换能器到所述第一换能器并反弹回所述第二换能器,再经过所述第二换能器和所述第二接收器的第二十延迟时间;

依据所述第十七延迟时间、所述第十八延迟时间、所述第十九延迟时间和所述第二十延迟时间得到第二因子;

从所述至少两个第一参数中找出最接近所述第二因子的第一参数以及对应的第二参数;以及依据所述距离、所述第十七延迟时间、所述第十八延迟时间和所述对应第二参数得到所述流速。
