专利号: 201980000503X
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

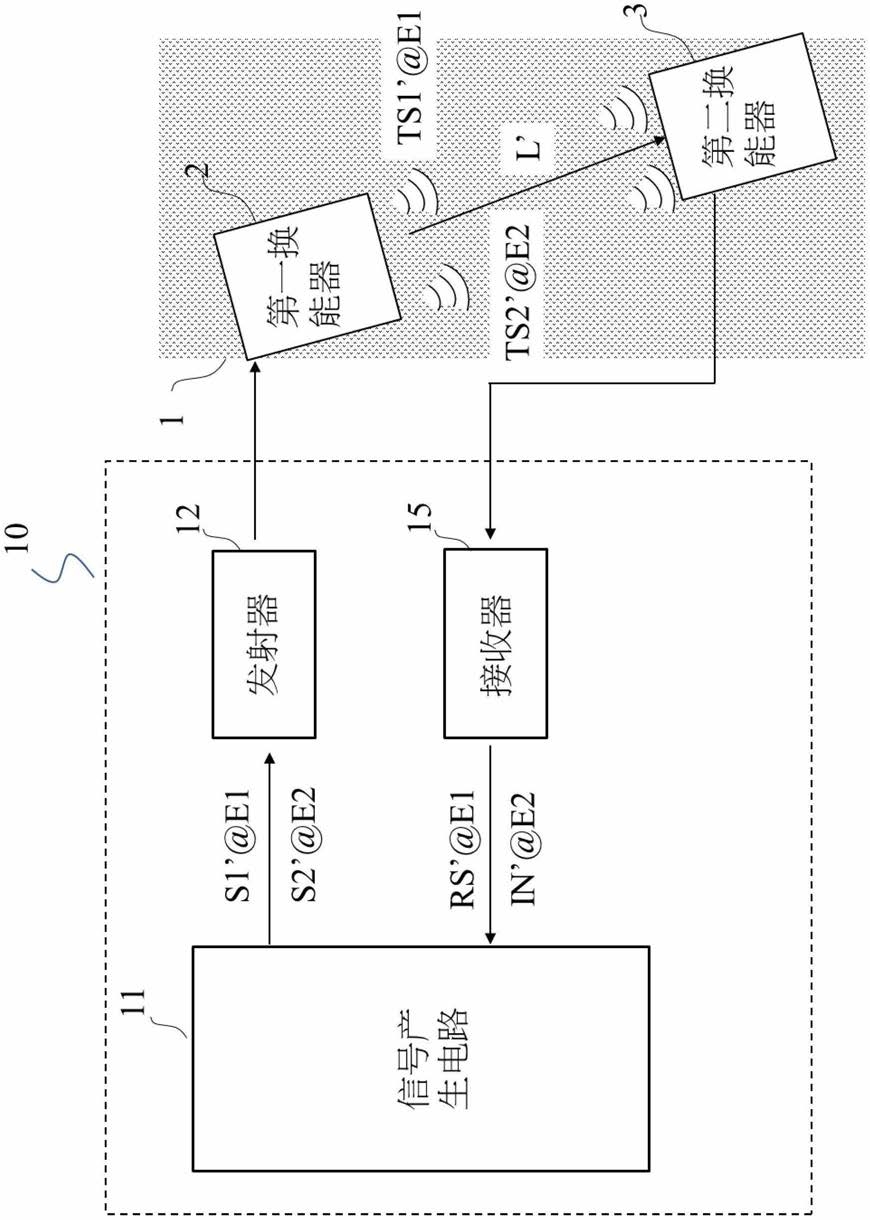

1.一种飞行时间产生电路,耦接至第一换能器和第二换能器,其中所述第一换能器和所述第二换能器之间具有大于零的距离,且所述第一换能器和所述第二换能器设置于充斥流体的管路中,其特征在于,包括:发射器,耦接于所述第一换能器;

接收器,耦接于所述第二换能器;

信号产生电路,用于在第一环境因素下,产生第一信号从所述发射器通过所述第一换能器发射第一换能器信号,所述第一换能器信号被所述第二换能器接收,并通过所述接收器产生参考信号至所述信号产生电路,以及在第二环境因素下,产生第二信号从所述发射器通过第一换能器发射第二换能器信号,所述第二换能器信号被所述第二换能器接收,并通过所述接收器产生输入信号至所述信号产生电路;

互相关电路,用于至少接收所述输入信号以执行互相关操作来产生互相关信号;及测量电路,依据所述互相关信号来产生测量信号,其中所述测量信号指示所述输入信号与所述参考信号之间的相位差,且所述测量信号包含第一测量信号与第二测量信号,所述第一测量信号用于指示所述输入信号与所述参考信号的相位补偿值,所述第二测量信号指示所述第一换能器与所述第二换能器的相位偏移量;

转换电路,用于选择性地将所述测量信号或所述第一测量信号自频域转换至时域来产生飞行时间差信号,所述飞行时间差信号用以指示信号于所述第一换能器与所述第二换能器之间飞行的时间差。

2.如权利要求1的飞行时间产生电路,其特征在于,另包括:

处理电路,用于控制飞行时间产生电路来选择性地操作在第一模式或第二模式来对所述飞行时间产生电路进行不同的校正。

3.如权利要求2的飞行时间产生电路,其特征在于,在所述第一模式时,所述互相关电路接收所述输入信号并根据所述输入信号与所述参考信号来产生所述互相关信号,所述转换电路将所述第一测量信号自频域转换至时域来产生所述飞行时间差信号。

4.如权利要求2的飞行时间产生电路,其特征在于,另包括:

补偿电路,耦接至所述测量电路,用于在所述第二模式时依据所述第一测量信号对所述输入信号进行补偿操作来产生补偿信号。

5.如权利要求4的飞行时间产生电路,其特征在于,另包括:

合成电路,耦接至所述补偿电路与所述信号产生电路,用于以特定比例合成所述参考信号与所述补偿信号来产生合成信号,并输出所述合成信号至所述互相关电路。

6.如权利要求5的飞行时间产生电路,其特征在于,所述合成信号由以下关系式表示:所述合成信号(n-1)/n*所述参考信号+1/n*所述补偿信号,其中n为大于1的整数。

7.如权利要求5的飞行时间产生电路,其特征在于,在所述第二模式时,所述互相关电路接收所述输入信号与所述合成信号来产生所述互相关信号,所述转换电路将所述测量信号自频域转换至时域来产生所述飞行时间差信号。

8.如权利要求1的飞行时间产生电路,其特征在于,第一环境因素与第二环境因素包括环境温度及/或流速的差异。

9.一种芯片,其特征在于,包括:

如权利要求1-8任意一项所述的飞行时间产生电路。

10.一种流量计,其特征在于,包括:

如权利要求1-8任意一项所述的飞行时间产生电路。

11.一种飞行时间产生方法,用于控制发射器、以及接收器,所述发射器耦接至第一换能器,所述接收器耦接至第二换能器,其中所述第一换能器和所述第二换能器之间具有大于零的距离,且所述第一换能器和所述第二换能器设置于充斥流体的管路中,其特征在于,包括:在第一环境因素下,产生第一信号从所述发射器通过,使得所述第一换能器发射第一换能器信号;

在所述第一换能器信号被所述第二换能器接收后,通过所述接收器产生参考信号;

在第二环境因素下,产生第二信号从所述发射器通过,使得第一换能器发射第二换能器信号;

在所述第二换能器信号被所述第二换能器接收后,并通过所述接收器产生输入信号;

至少接收所述输入信号以执行互相关操作来产生互相关信号;

依据所述互相关信号来产生测量信号,其中所述测量信号指示所述输入信号与所述参考信号之间的相位差,且所述测量信号包括第一测量信号与第二测量信号,所述第一测量信号用于指示所述输入信号与所述参考信号的相位补偿值,所述第二测量信号指示所述第一换能器与所述第二换能器的相位偏移量;

选择性地将所述测量信号或所述第一测量信号自频域转换至时域来产生飞行时间差信号,所述飞行时间差信号用以指示信号于所述第一换能器与所述第二换能器之间飞行的时间差。

12.如权利要求11的飞行时间产生方法,其特征在于,另包括:选择性地操作在第一模式或第二模式,以对所述飞行时间产生电路进行不同的校正。

13.如权利要求12的飞行时间产生方法,其特征在于,至少接收所述输入信号以执行所述互相关操作来产生所述互相关信号包括:在所述第一模式时,接收所述输入信号并根据所述输入信号与所述参考信号来产生所述互相关信号;及选择性地将所述测量信号或所述第一测量信号自频域转换至时域来产生所述飞行时间差信号包括:将所述第一测量信号自频域转换至时域来产生所述飞行时间差信号。

14.如权利要求12的飞行时间产生方法,其特征在于,另包括:在所述第二模式时依据所述相位差对所述输入信号进行补偿操作来产生补偿信号。

15.如权利要求14的飞行时间产生方法,其特征在于,另包括:以一特定比例合成所述参考信号与所述补偿信号来产生合成信号。

16.如权利要求15的飞行时间产生方法,其特征在于,所述合成信号表示为:合成信号=(n-1)/n*参考信号+1/n*补偿信号,其中n为大于1的自然数。

17.如权利要求15的飞行时间产生方法,其特征在于,至少接收所述输入信号以执行所述互相关操作来产生所述互相关信号包括:在所述第二模式时,接收所述输入信号与所述合成信号来产生所述互相关信号;及选择性地将所述测量信号或所述第一测量信号自频域转换至时域来产生所述飞行时间差信号包括:将所述测量信号自频域转换至时域来产生所述飞行时间差信号。

18.如权利要求11的飞行时间产生方法,其特征在于,第一环境因素与第二环境因素包括环境温度或所述流体的流速的差异。

19.一种飞行时间产生电路,耦接至第一换能器和第二换能器,其中所述第一换能器和所述第二换能器之间具有大于零的距离,且所述第一换能器和所述第二换能器设置于充斥流体的管路中,其特征在于,包括:发射器,耦接于所述第一换能器;

接收器,耦接于所述第二换能器;

信号产生电路,用于在第一环境因素下,产生第一信号从所述发射器通过所述第一换能器发射第一换能器信号,所述第一换能器信号被所述第二换能器接收,并通过所述接收器产生参考信号至所述信号产生电路,以及在第二环境因素下,产生第二信号从所述发射器通过第一换能器发射第二换能器信号,所述第二换能器信号被所述第二换能器接收,并通过所述接收器产生输入信号至所述信号产生电路;

互相关电路,用于至少接收所述输入信号以执行互相关操作来产生互相关信号;

测量电路,耦接至所述互相关电路,依据所述互相关信号来产生测量信号,其中所述测量信号指示所述输入信号与所述参考信号之间的相位差,所述测量信号包括第一测量信号与第二测量信号,所述第一测量信号用于指示所述输入信号与所述参考信号的相位补偿值,所述第二测量信号指示所述第一换能器与所述第二换能器的相位偏移量;

转换电路,耦接至所述测量电路,用于将所述测量信号自频域转换至时域来产生飞行时间差信号;

补偿电路,耦接至所述测量电路,依据所述相位补偿值来对所述输入信号进行补偿操作,执行所述补偿操作后产生补偿信号;及合成电路,耦接至所述补偿电路,用于以特定比例合成所述参考信号与所述补偿信号来产生合成信号,并输出所述合成信号至所述互相关电路,使得所述互相关电路接收所述输入信号与所述合成信号来产生所述互相关信号。
