专利号: 2020100010422
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

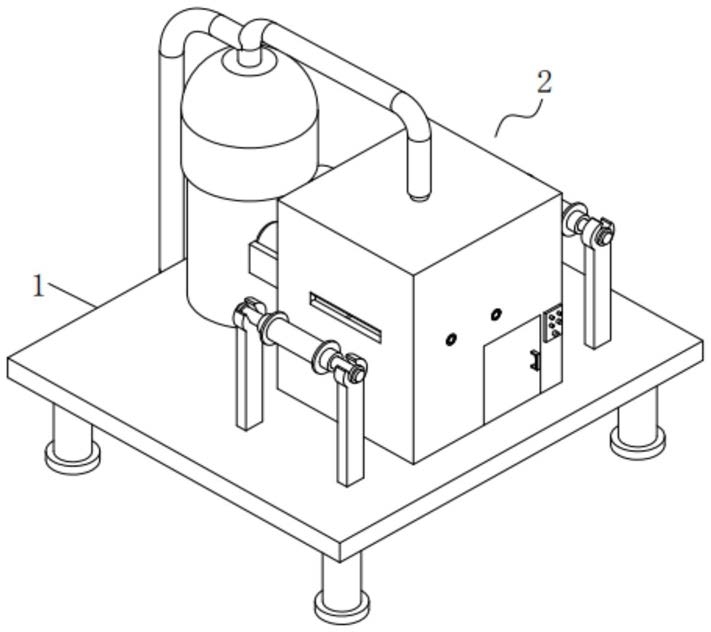

1.一种纺织品表面快速清洁装置,其特征在于:包括底板(1)、表面快速清洁单元(2)、上料单元(3)以及下料单元(4),所述底板(1)的底部固定安装有四个支腿(5),四个所述支腿(5)对称设置,且四个所述支腿(5)的底部均固定安装有橡胶板(6),所述表面快速清洁单元(2)、所述上料单元(3)以及所述下料单元(4)均固定安装在所述底板(1)的上部,且所述表面快速清洁单元(2)分别与所述上料单元(3)和所述下料单元(4)相配合设置,所述上料单元(3)设置在所述表面快速清洁单元(2)的一侧,所述下料单元(4)设置在所述表面快速清洁单元(2)的另一侧。

2.根据权利要求1所述的一种纺织品表面快速清洁装置,其特征在于:所述表面快速清洁单元(2)包括方形壳体(7)、修整机构(8)、强风吹净机构(10)以及吸尘机构(9),所述方形壳体(7)的底部为开口结构,且所述方形壳体(7)竖直且固定地安装在所述底板(1)的上部,所述方形壳体(7)朝向所述上料单元(3)的一侧壁上开设有进料口(45),且所述方形壳体(7)朝向所述下料单元(4)的一侧壁上开设有出料口(46),所述修整机构(8)固定安装在所述方形壳体(7)的侧壁上,且所述修整机构(8)邻近所述进料口(45)竖直,所述强风吹净机构(10)固定安装在所述方形壳体(7)的内部以及所述底板(1)的上部,且所述强风吹净机构(10)邻近所述出料口(46)设置,所述吸尘机构(9)固定安装在所述方形壳体(7)的内部以及所述底板(1)的上部,且所述吸尘机构(9)分别与所述修整机构(8)和所述强风吹净机构(10)相配合设置。

3.根据权利要求2所述的一种纺织品表面快速清洁装置,其特征在于:所述修整机构(8)设有两组,且两组所述修整机构(8)并排设置,每组所述修整机构(8)均包括第一电机(30)、支撑轴(36)、旋转辊(37)、若干T形刀片(38)以及圆柱形套筒(34),所述第一电机(30)通过配装座(47)固定安装在所述方形壳体(7)的一外侧壁上,所述支撑轴(36)通过滚动轴承(35)固定安装在所述方形壳体(7)的两内侧壁上,且所述支撑轴(36) 的一端通过联轴器(31)与所述第一电机(30)的转动轴固定连接,所述旋转辊(37)固定套装在所述支撑轴(36)的外部,且所述旋转辊(37)邻近且平行于所述进料口(45)设置,若干所述T形刀片(38)呈环形等距离固定安装在所述旋转辊(37)的辊面上,所述圆柱形套筒(34)套装在所述旋转辊(37)的外部,且所述圆柱形套筒(34)的两端分别通过连接座(32)与所述方形壳体(7)的两内侧壁固定连接,所述圆柱形套筒(34)的筒壁上均匀开设有若干与所述进料口(45)相平行的长条形通槽(33),且所述圆柱形套筒(34)的筒壁内壁与若干所述T形刀片(38)的刀刃均相贴合设置。

4.根据权利要求2所述的一种纺织品表面快速清洁装置,其特征在于:所述强风吹净机构(10)包括风机(42)、上风刀(43)以及下风刀(44),所述风机(42)固定安装在所述底板(1)的上部,所述上风刀(43)和所述下风刀(44)均固定安装在所述方形壳体(7)开设有所述出料口(46)的一侧壁内壁上,且所述上风刀(43)和所述下风刀(44)对称布置在所述进料口(45)的上方和下方,所述上风刀(43)和所述下风刀(44)均通过管道与所述风机(42)的吹风口相连通。

5.根据权利要求3所述的一种纺织品表面快速清洁装置,其特征在于:所述吸尘机构(9)包括吸尘器(39)、上集尘罩(40)以及下集尘罩(41),所述吸尘器(39)固定安装在所述底板(1)的上部,且所述吸尘器(39)与所述风机(42)以及所述第一电机(30)均位于同一侧,所述上集尘罩(40)固定安装在所述方形壳体(7)的内顶壁底部,且所述上集尘罩(40)的底端边缘与所述方形壳体(7)的内侧壁密封连接,所述上集尘罩(40)的上端通过管道与所述吸尘器(39)的吸尘口相连通,所述下集尘罩(41)固定安装在所述方形壳体(7)的内部底部,且所述下集尘罩(41)的上端边缘与所述方形壳体(7)的内侧壁密封连接,所述下集尘罩(41)的底端通过管道与所述吸尘器(39)的吸尘口相连通。

6.根据权利要求4所述的一种纺织品表面快速清洁装置,其特征在于:所述方形壳体(7)的两内侧壁之间还可转动安装有表面光滑的导向杆(11),所述导向杆(11)邻近所述出料口(46)设置,且所述导向杆(11)平行于所述出料口(46)设置,所述进料口(45)的上边缘与下边缘以及所述出料口(46)的上边缘与下边缘均为弧形结构。

7.根据权利要求5所述的一种纺织品表面快速清洁装置,其特征在于:所述方形壳体(7)背向所述吸尘器(39)的一侧壁上还通过合页(49)铰接有门板(48),所述门板(48)上远离所述合页(49)的一侧还嵌入式安装有锁具,且所述门板(48)的外侧面上还固定安装有把手(50)。

8.根据权利要求1所述的一种纺织品表面快速清洁装置,其特征在于:所述上料单元(3)包括两个第一立板(12)、第一支撑杆(17)、上料卷筒(16)以及两个第一限位圈(14),两个所述第一立板(12)对称且固定地安装在所述底板(1)的上部,且两个所述第一立板(12)的上端均开设有第一卡槽(13),所述第一支撑杆(17)可转动卡接在所述第一卡槽(13)的内部,所述上料卷筒(16)通过两个第一锁紧座(15)可拆卸安装在所述第一支撑杆(17)的外部中部,且所述上料卷筒(16)位于两个所述第一立板(12)之间,两个所述第一锁紧座(15)均与所述第一支撑杆(17)螺纹连接,两个所述第一限位圈(14)对称且固定安装在所述第一支撑杆(17)的两端,且两个所述第一限位圈(14)分别与两个所述第一立板(12)的外侧面相贴合设置。

9.根据权利要求1所述的一种纺织品表面快速清洁装置,其特征在于:所述下料单元(4)包括两个第二立板(18)、第二支撑杆(20)、下料卷筒(21)、两个第二限位圈(23)以及驱动机构(24),两个所述第二立板(18)对称且固定地安装在所述底板(1)的上部,且两个所述第二立板(18)的上端均开设有第二卡槽(19),所述第二支撑杆(20)可转动卡接在所述第二卡槽(19)的内部,所述下料卷筒(21)通过两个第二锁紧座(22)可拆卸安装在所述第二支撑杆(20)的外部中部,且所述下料卷筒(21)位于两个所述第二立板(18)之间,两个所述第二锁紧座(22)均与所述第二支撑杆(20)螺纹连接,两个所述第二限位圈(23)对称且固定安装在所述第二支撑杆(20)的两端,且两个所述第二限位圈(23)分别与两个所述第二立板(18)的外侧面相贴合设置,所述驱动机构(24)与所述第二支撑杆(20)传动连接。

10.根据权利要求9所述的一种纺织品表面快速清洁装置,其特征在于:所述驱动机构(24)包括滑槽体(28)、滑动座(27)、第二电机(25)、传动盘(26)以及伸缩气缸(29),所述滑槽体(28)固定安装在所述底板(1)的上部,且所述滑槽体(28)邻近其中一个所述第二立板(18)设置,所述滑动座(27)滑动安装在所述滑槽体(28)的上部内部,所述第二电机(25)固定安装在所述滑动座(27)的上部,所述传动盘(26)固定安装在所述第二电机(25)的转动轴端部,且所述传动盘(26)正对所述第二支撑杆(20)的一端设置,所述伸缩气缸(29)固定安装在邻近所述滑槽体(28)的所述第二立板(18)上,且所述伸缩气缸(29)的伸缩端与所述滑动座(27)的一侧面固定连接,所述方形壳体(7)的外侧壁上邻近所述门板(48)的位置处还设有操作面板(51),所述操作面板(51)上设有与所述第一电机(30)电性连接的第一控制开关、与所述第二电机(25)电性连接的第二控制开关、与所述风机(42)电性连接的第三控制开关、与所述吸尘器(39)电性连接的第四控制开关以及与所述伸缩气缸(29)电性连接的第五控制开关。
