专利号: 2020100032370
申请人: 金丽素
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

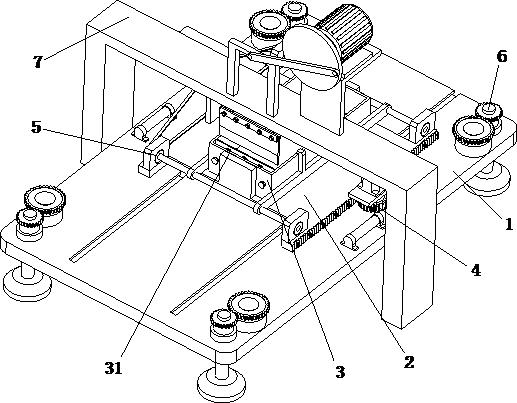

1.一种生物医药切片装置,其特征在于:包括支撑板(1)、载物板(2)、标本盒(3)、移动机构(4)、限位机构(5)、高度调平机构(6)和切片机构(7),所述高度调平机构(6)安装在支撑板(1)上,所述载物板(2)的底部设有两个对称设置的导向块(21),所述支撑板(1)的顶部开设有两个与两个导向块(21)一一导向配合的导向滑槽(12),所述移动机构(4)安装在支撑板(1)上,所述移动机构(4)与载物板(2)传动连接,所述标本盒(3)安装在载物板(2)上,且标本盒(3)内设有与切片机构(7)配合的补偿组件(31),所述限位机构(5)安装在载物板(2)上,所述切片机构(7)位于支撑板(1)的上方,所述限位机构(5)包括限位电机(51)、第一链轮、呈L型的第二安装板(53)、两个传动丝杆(54)、两个限位条(55)、两个限位板(52)和四个轴承座(56),两个所述限位板(52)对称设置在载物板(2)顶部的前后两端,且每个限位板(52)均呈竖直设置,四个所述轴承座(56)呈矩形分布在载物板(2)的顶部,每个轴承座(56)内均设有轴承(561),一个传动丝杆(54)安装在其中两个轴承座(56)的轴承(561)上,另一个传动丝杆(54)安装在另外两个轴承座(56)的轴承(561)上,每个传动丝杆(54)上均设有第一螺纹和与第一螺纹的螺旋方向相反的第二螺纹,每个传动丝杆(54)的一端均设有第二链轮(541),所述第二安装板(53)安装在载物板(2)上,所述第二安装板(53)的顶部下方设有呈竖直设置的连接板(531),所述限位电机(51)呈水平安装在连接板(531)上,所述第一链轮安装在限位电机(51)的输出端上,第一链轮以及两个第二链轮(541)通过链条传动连接,其中一个所述限位条(55)上设有两个对称且与第一螺纹配合的第一螺纹孔,另一个所述限位条(55)上设有两个对称且与第二螺纹配合的第二螺纹孔,每个限位条(55)的顶部上均设有两个对称且呈L型的限位插板(551),每个限位插板(551)的顶部下方均与标本盒(3)的顶部相抵触,所述补偿组件(31)包括抵压板(311)和若干个补偿弹簧(312),所述抵压板(311)的前侧壁上设有两个对称设置的导向杆(313),所述标本盒(3)的前侧壁上设有两个与两个导向杆(313)一一导向配合的导向座(32),所述抵压板(311)将标本盒(3)内部空间分隔为补偿空间(33)和切片空间(34),所有补偿弹簧(312)位于补偿空间(33)内,且每个补偿弹簧(312)的两端均分别与标本盒(3)的内壁和抵压板(311)的前侧壁固定连接。

2.根据权利要求1所述的生物医药切片装置,其特征在于:所述移动机构(4)包括移动电机(41)、移动齿轮(42)和呈L型的第一安装板(43),所述第一安装板(43)安装在支撑板(1)上,所述移动电机(41)呈竖直安装在第一安装板(43)的顶部,所述移动齿轮(42)安装在移动电机(41)的输出端上,所述支撑板(1)的一侧壁上设有若干个等间距且与移动齿轮(42)啮合的齿槽(11)。

3.根据权利要求1所述的生物医药切片装置,其特征在于:所述高度调平机构(6)包括两个水平仪(61)和四个呈矩形分布在支撑板(1)上的调节组件,两个所述水平仪(61)分别设置在载物板(2)的两侧,所述调节组件包括调节电机(62)、调节齿轮(63)、从动齿轮(64)、转动座(65)、转动块(66)、调节杆(67)和压块(68),所述转动座(65)与调节电机(62)间隔设置在支撑板(1)上,所述转动块(66)转动安装在转动座(65)内,所述调节齿轮(63)安装在调节电机(62)的输出端上,所述从动齿轮(64)安装在转动块(66)的顶部,所述调节杆(67)的外壁上设有第三螺纹,所述转动块(66)和从动齿轮(64)上均设有与第三螺纹配合的第三螺纹孔,所述支撑板(1)上设有供调节杆(67)穿过的穿孔,所述压块(68)安装在调节杆(67)的底部。

4.根据权利要求1所述的生物医药切片装置,其特征在于:所述切片机构(7)包括龙门架(71)、切片电机(72)、联动杆(73)、联动盘(74)、U型升降块(75)、安装支架(76)、切片刀(77)和辅助压料组件(78),所述龙门架(71)上设有呈L型的第三安装板(711),所述切片电机(72)安装在第三安装板(711)的顶部,所述联动盘(74)安装在切片电机(72)的输出端上,所述联动盘(74)上设有第一联动柱(741),所述龙门架(71)上设有两个对称且与U型升降块(75)上下滑动配合的第二滑槽,所述U型升降块(75)的侧壁上设有第二联动柱(751),所述联动杆(73)的两端分别转动安装在第一联动柱(741)和第二联动柱(751)上,所述安装支架(76)安装在U型升降块(75)的底部,所述切片刀(77)能够拆卸的安装在安装支架(76)上,所述辅助压料组件(78)安装在U型升降块(75)上。

5.根据权利要求4所述的生物医药切片装置,其特征在于:所述辅助压料组件(78)包括横块(781)、抵压块(782)、两个滑杆(783)和两个弹簧(784),所述横块(781)安装在U型升降块(75)的侧壁上,所述龙门架(71)的顶部和横块(781)上均设有两个对称且与滑杆(783)滑动配合的滑孔,所述抵压块(782)安装在两个滑杆(783)的底部,两个所述弹簧(784)分别套设在两个滑杆(783)上。

6.根据权利要求5所述的生物医药切片装置,其特征在于:所述安装支架(76)包括第一壳体(761)和第二壳体(762),所述第一壳体(761)焊接在U型升降块(75)的底部,所述第一壳体(761)上设有若干个等间距设置的螺杆(7611),所述切片刀(77)的上半部和第二壳体(762)上均设有若干个与若干个螺杆(7611)一一对应的对位孔,每个螺杆(7611)上均设有螺帽(7612)。
