专利号: 2020100037016
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

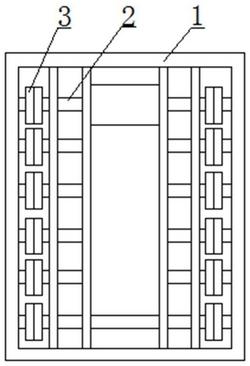

1.一种机器人仿生攀爬结构,包括机器人(1),所述机器人(1)上设有多个转轴(2),转轴(2)的两端均设有伸缩杆(5),伸缩杆(5)上套接有圆盘(6),圆盘(6)的两侧均设有凸台(7),两个凸台(7)上均套接有爬虫足(3),爬虫足(3)的一侧开设有半圆槽(9),凸台(7)位于半圆槽(9)内,爬虫足(3)顶侧和底侧均设有锯齿(8),其特征在于:所述圆盘(6)的两侧均固定安装有安装杆(12),两个爬虫足(3)的一侧均开设有安装孔(10),两个安装杆(12)相互远离的一端分别贯穿两个安装孔(10)并均活动套接有安装块(11),安装块(11)的一侧开设有卡槽(13),安装块(11)上开设有安装腔(14),安装腔(14)的一侧内壁上开设有移动孔(15)和插孔(22),移动孔(15)内活动安装有移动杆(16),安装杆(12)的一端延伸至卡槽(13)内并与移动杆(16)的一侧相接触,插孔(22)内活动安装有L型插杆(20),安装杆(12)的一侧开设有插槽(23),L型插杆(20)的一端延伸至插槽(23)内。

2.根据权利要求1所述的一种机器人仿生攀爬结构,其特征在于:所述转轴(2)的两端均开设有伸缩槽(4),两个伸缩杆(5)的一端分别延伸至两个伸缩槽(4)内,转轴(2)的一侧固定安装有两个安装套(27),安装套(27)内活动安装有定位杆(28),伸缩槽(4)的一侧内壁上开设有定位孔(29),伸缩杆(5)的一侧等距离间隔的开设有多个定位槽(30),定位杆(28)的一端贯穿定位孔(29)并延伸至定位槽(30)内。

3.根据权利要求2所述的一种机器人仿生攀爬结构,其特征在于:所述安装套(27)的两侧内壁上均开设有滑动槽(32),两个滑动槽(32)内均活动安装有滑动块(33),两个滑动块(33)相互靠近的一侧分别固定安装在定位杆(28)的两侧上,定位杆(28)上套接有第一弹簧,第一弹簧一端固定安装在滑动槽(32)的一侧内壁上,第一弹簧的另一端固定安装在滑动块(33)的一侧上。

4.根据权利要求2所述的一种机器人仿生攀爬结构,其特征在于:所述定位杆(28)的一端固定安装有把手(31),把手(31)的一侧与安装套(27)的一侧相接触。

5.根据权利要求1所述的一种机器人仿生攀爬结构,其特征在于:所述移动杆(16)的一侧固定安装有拉杆(17),拉杆(17)的一端固定安装有带动杆(18),带动杆(18)的一侧转动安装有两个联动杆(19),一个联动杆(19)的一侧转动安装在L型插杆(20)的一侧上,另一个联动杆(19)的一侧转动安装有L型推杆(21)。

6.根据权利要求1所述的一种机器人仿生攀爬结构,其特征在于:所述安装腔(14)的一侧内壁上开设有椭圆孔(24),L型推杆(21)的一端贯穿椭圆孔(24)并转动安装有椭圆块(25),椭圆块(25)的一侧与安装块(11)的一侧相接触,椭圆块(25)的一侧开设有凹槽,凹槽的内壁上环形开设有圆槽,圆槽内活动安装有圆块,L型推杆(21)的一端固定安装在圆块的一侧上。

7.根据权利要求1所述的一种机器人仿生攀爬结构,其特征在于:所述安装腔(14)的一侧内壁上开设有滑槽(26),L型插杆(20)与L型推杆(21)的一端均滑动安装在滑槽(26)内,L型插杆(20)与L型推杆(21)相互靠近的一侧固定安装有同一个第二弹簧。

8.根据权利要求7所述的一种机器人仿生攀爬结构,其特征在于:所述安装腔(14)的一侧内壁上开设有限位槽,移动杆(16)的一端滑动安装在限位槽内。

9.根据权利要求8所述的一种机器人仿生攀爬结构,其特征在于:所述移动孔(15)的一侧内壁上固定安装有第三弹簧的一端,第三弹簧的另一端固定安装在L型推杆(21)的一侧上。

10.根据权利要求1所述的一种机器人仿生攀爬结构,其具体使用方法为:

(A1)、首先,在需要安装爬虫足(3)时,移动爬虫足(3),使其通过半圆槽(9)套接在凸台(7)上,并使得安装杆(12)的一端贯穿安装孔(10),此时将安装块(11)套接在安装杆(12)的一端上;

(A2)、然后,安装杆(12)推动移动杆(16)移动并使得第三弹簧受力,移动杆(16)通过拉杆(17)带动带动杆(18)移动,带动杆(18)通过两个联动杆(19)带动L型推杆(21)和L型插杆(20)相互远离,同时L型推杆(21)和L型插杆(20)的一端均在滑槽(26)内垂直移动并使得第二弹簧受力,从而使得L型插杆(20)的一端插进插槽(23)内,从而固定住安装杆(12),同时L型推杆(21)将椭圆块(25)推出椭圆孔(24)外,此时旋转椭圆块(25),使其通过圆槽在圆块上转动,直至椭圆块(25)与椭圆孔(24)垂直,即可使得椭圆块(25)卡在安装块(11)的一侧上,即可完成爬虫足(3)的安装,同理,爬虫足(3)可以便捷的拆卸,从而使得爬虫足(3)便于更换;

(A3)、同时在需要调节两侧的爬虫足(3)之间的距离时,拉动把手(31),使得定位杆(28)的底端脱离定位槽(30),定位杆(28)的两端通过两个滑动块(33)在两个滑动槽(32)内滑动,并使得第一弹簧受力,此时拉动伸缩杆(5),使其在伸缩槽(4)内移动,当移动到所需位置时,松开把手(31),在第一弹簧的反作用力下,使得定位杆(28)的底端进入到相对应的一个定位槽(30)内,即可完成调整;

(A4)、本发明,能够使得每一个爬虫足(3)均能够快速便捷的进行更换,从而保证了机器人(1)的正常使用,同时位于两侧的爬虫足(2)之间的距离可调,从而提高了机器人(1)的适用性,使得机器人(1)的使用更加能够满足人们的需求。
