专利号: 2020100054914
申请人: 无锡北大建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

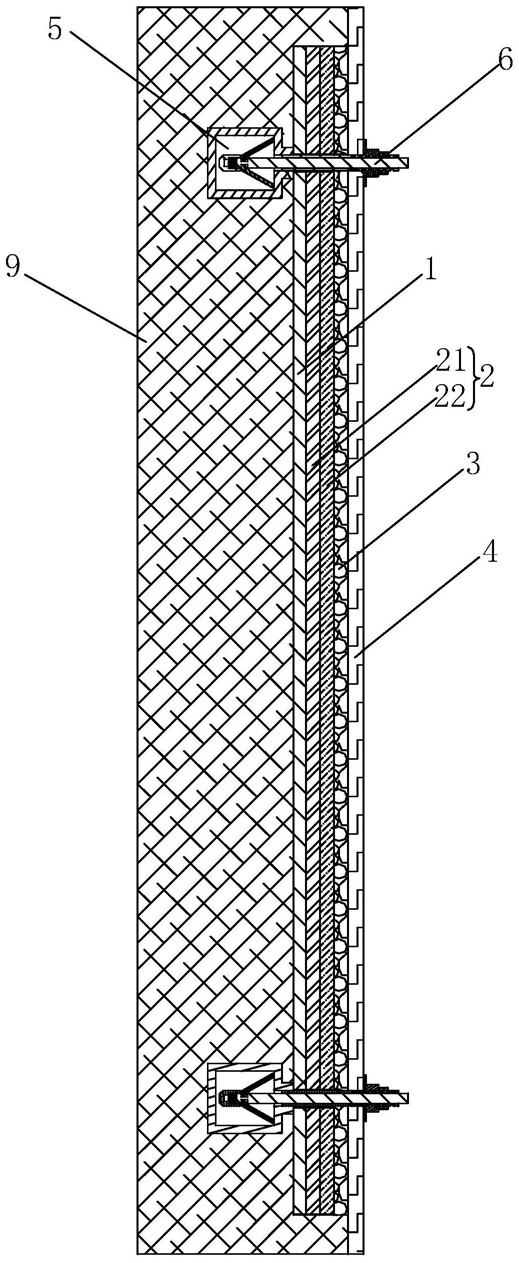

1.一种节能建筑防水保温外墙结构,包括保温层(2),所述保温层(2)表面涂覆有装饰层(4),其特征在于:还包括预埋在外墙体(9)内的固定筒(5),所述保温层(2)与装饰层(4)之间穿设有固定杆(6),所述固定杆(6)一端伸入固定筒(5)内与固定筒(5)弹性卡接,另一端伸出装饰层(4),并在该端设有固定板(7);所述固定杆(6)侧壁上设有沿其长度方向设置的条形槽(61),所述条形槽(61)内设有伸缩设置在其内的卡接杆(65),所述固定筒(5)包括第一筒体(51)和第二筒体(52),所述第一筒体(51)与第二筒体(52)连通,且第一筒体(51)与第二筒体(52)同轴线设置,所述第一筒体(51)内孔直径大于第二筒体(52)内孔直径,所述第一筒体(51)位于第二筒体(52)朝向外墙体(9)一侧;所述卡接杆(65)背向内螺纹筒(71)一端转动设置在卡接槽(66)内,所述固定杆(6)内设有沿其轴线方向设置的杆孔,所述杆孔内穿设有顶杆(64),所述顶杆(64)朝向固定板(7)一端伸出杆孔,所述顶杆(64)背向固定板(7)一端设有环形卡接槽(66),所述卡接槽(66)环绕顶杆(64)轴线设置,所述卡接杆(65)朝向卡接槽(66)一端设有调节块(67),所述调节块(67)伸入卡接槽(66)内,所述固定杆(6)内设有弹性复位组件(8),所述弹性复位组件(8)位于顶杆(64)背向固定板(7)一端。

2.根据权利要求1所述的一种节能建筑防水保温外墙结构,其特征在于:所述固定板(7)上设有内螺纹筒(71),所述固定杆(6)与内螺纹筒(71)螺纹连接。

3.根据权利要求2所述的一种节能建筑防水保温外墙结构,其特征在于:所述固定杆(6)上螺接紧固螺母(72),所述紧固螺母(72)位于内螺纹筒(71)背向外墙体(9)一侧。

4.根据权利要求1所述的一种节能建筑防水保温外墙结构,其特征在于:所述弹性复位组件(8)包括与顶杆(64)同轴线设置的限位杆(81),所述限位杆(81)的杆径小于顶杆(64)的杆径,所述限位杆(81)位于顶杆(64)背向固定板(7)一端,所述固定杆(6)内设有与杆孔同轴线设置的限位孔(82),所述限位孔(82)的内径小于杆孔的内径,所述限位杆(81)可伸入限位孔(82)内,所述限位杆(81)上套设有压簧(83),所述压簧(83)一端与顶杆(64)底面抵触,另一端与杆孔与限位孔(82)的分界面抵触。

5.根据权利要求4所述的一种节能建筑防水保温外墙结构,其特征在于:所述固定杆(6)背向固定板(7)一端设置成圆锥状。

6.根据权利要求1所述的一种节能建筑防水保温外墙结构,其特征在于:所述保温层(2)与外墙体(9)之间设有隔音棉(1)。

7.根据权利要求1所述的一种节能建筑防水保温外墙结构,其特征在于:所述保温层(2)由保温岩棉(21)和保温板(22)依次叠合而成。

8.根据权利要求1所述的一种节能建筑防水保温外墙结构,其特征在于:所述保温层(2)与装饰层(4)之间设有防水层(3)。
