专利号: 2020100055122
申请人: 无锡北大建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

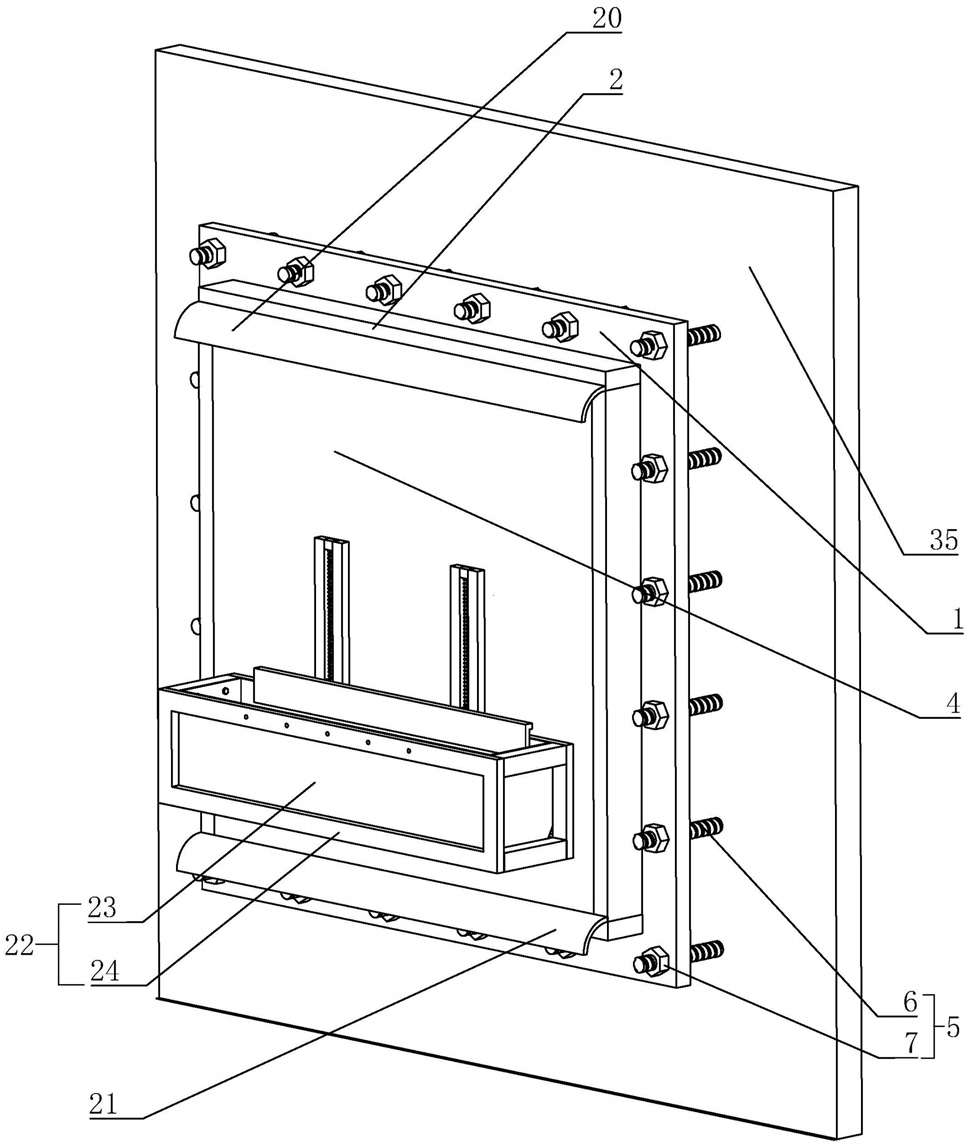

1.一种保温型节能建筑幕墙,包括设置在建筑墙体(35)上的幕墙板,其特征在于:所述幕墙板包括底板(1)、限位板(2)、保温板(3)和外侧板(4),限位板(2)设置在底板(1)的四周,保温板(3)与底板(1)相连,且保温板(3)侧壁抵触限位板(2),保温板(3)背离底板(1)的一侧设有反射板(19),反射板(19)靠近保温板(3)的一侧设有银层或者铜层,外侧板(4)与反射板(19)相连,且外侧板(4)侧壁抵触限位板(2)。

2.根据权利要求1所述的保温型节能建筑幕墙,其特征在于:所述保温板(3)与底板(1)之间通过折流组件(13)相连,折流组件(13)包括第一L形折流板(14)、第二L形折流板(15)和稳定板(16),第一L形折流板(14)的水平部分与保温板(3)相连,第二L形折流板(15)的水平部分与底板(1)相连,第一L形折流板(14)的竖直部分与第二L形折流板(15)的竖直部分之间相互平行并留有间隔,稳定板(16)的一端连接第一L形折流板(14)的竖直部分,另一端连接第二L形折流板(15)的竖直部分,稳定板(16)上设有流通孔(18)。

3.根据权利要求2所述的保温型节能建筑幕墙,其特征在于:所述第一L形折流板(14)和第二L形折流板(15)上均设有保温棉(17)。

4.根据权利要求1所述的保温型节能建筑幕墙,其特征在于:远离地面的限位板(2)上设有第一弧形导流板(20),外侧板(4)靠近地面的一端设有第二弧形导流板(21),第一弧形导流板(20)处于第二弧形导流板(21)上方,且第一弧形导流板(20)和第二弧形导流板(21)均朝向靠近地面方向弯折。

5.根据权利要求1所述的保温型节能建筑幕墙,其特征在于:所述外侧板(4)上可拆卸连接有种植盒(22),种植盒(22)处于第一弧形导流板(20)和第二弧形导流板(21)之间,且第一弧形导流板(20)处于种植盒(22)正上方。

6.根据权利要求5所述的保温型节能建筑幕墙,其特征在于:所述种植盒(22)包括框架(24)和无纺布槽体(23),框架(24)与外侧板(4)可拆卸连接,无纺布槽体(23)连接在框架(24)上。

7.根据权利要求6所述的保温型节能建筑幕墙,其特征在于:所述框架(24)与外侧板(4)之间通过卡紧件(27)可拆卸连接,卡紧件(27)包括L形上卡板(28)和L形下卡板(29),L形下卡板(29)的水平部分与外侧板(4)固定连接,L形上卡板(28)的水平部分与外侧板(4)滑动连接,L形上卡板(28)处于L形下卡板(29)上方,L形下卡板(29)的竖直部分与L形上卡板(28)的竖直部分相对设置,所述框架(24)包括前框(25)和后框(26),前框(25)和后框(26)之间通过连接杆(36)连接,后框(26)处于L形上卡板(28)和L形下卡板(29)之间。

8.根据权利要求7所述的保温型节能建筑幕墙,其特征在于:所述外侧板(4)上设有不锈钢条(30),不锈钢条(30)上设有燕尾槽(31),L形上卡板(28)上设有燕尾块(33),燕尾块(33)处于燕尾槽(31)内并与燕尾槽(31)滑动连接,燕尾槽(31)的两端设有封堵块(32),远离L形下卡板(29)的封堵块(32)与燕尾块(33)之间连接有弹簧(34),弹簧(34)的一端连接封堵块(32),另一端连接燕尾块(33),弹簧(34)处于自然状态时,L形上卡板(28)的竖直部分处于后框(26)背离外侧板(4)的一侧。

9.根据权利要求1所述的保温型节能建筑幕墙,其特征在于:所述底板(1)与建筑墙体(35)之间通过锁紧件(5)连接,且建筑墙体(35)上设有限位框(8),底板(1)上设有限位块(11),限位块(11)处于限位框(8)内。

10.根据权利要求9所述的保温型节能建筑幕墙,其特征在于:所述限位框(8)内设有玻璃板(10),限位块(11)上设有吸盘(12),玻璃板(10)被吸盘(12)吸引。
