专利号: 202010006254X
申请人: 上海理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

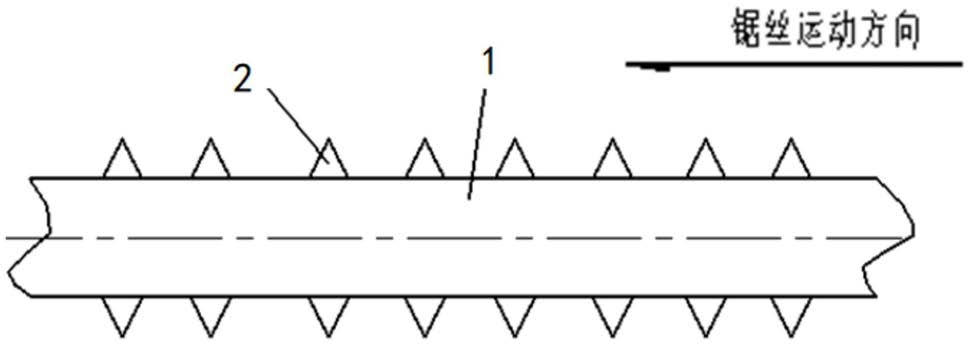

摘要:

权利要求书:

1.一种旋转固结磨料锯丝线锯机床,其包括床身单元(10),其特征在于,其还包括:安装于床身单元(10)的驱动单元(20)、同步单元(30)、工作台单元(40)、锯丝周向旋转单元(50)、锯丝轴向直线运动单元(60)、冷却单元(70);

所述锯丝周向旋转单元(50)包括:设置于凹型台(500)的轴承座(501)、安装于轴承座的锯丝轴(502)、设置于锯丝轴(502)一端的对心装置(503);

所述同步单元(30)连接于所述锯丝轴(502),所述驱动单元(20)连接于所述同步单元(30);

用于安放加工的工件的工作台单元(40)安装于凹型台(500)边缘;

所述锯丝轴向直线运动单元(60)安装于锯丝轴远离对心装置的一端,所述锯丝轴向直线运动单元(60)包括:安装于锯丝轴(502)的锯丝筒安装板(600)、安装于锯丝筒安装板(600)的锯丝筒(601)、连接于所述锯丝筒安装板的轴向运动装置(602);

锯丝(504)依次穿过对心装置、锯丝轴后连接于锯丝筒。

2.根据权利要求1所述的一种旋转固结磨料锯丝线锯机床,其特征在于,所述轴向运动装置(602)包括:安装于所述锯丝筒安装板(600)的锥齿轮(6020);

与锥齿轮(6020)配合的锥齿轮圈(6021),其通过齿轮盘底座(6022)、齿轮盘垫块(6023)安装于所述床身单元(10)。

3.根据权利要求1所述的一种旋转固结磨料锯丝线锯机床,其特征在于,所述对心装置(503)包括:对心法兰(5030),其设置有与锯丝轴配合的套筒部(5030a)以及盘体(5030b),所述盘体设置有与套筒部共轴布置的锯丝通过孔,所述对心法兰远离套筒部一侧设置有相对布置的方形框架固定板(5030c);

通过上下滑动柱(5031)安装于方形框架固定板之间的方形框架(5032),所述方形框架固定板设置有方形框架上下调整机构(5033);

通过左右滑动柱(5034)安装于方形框架内的对心导轮支架(5035),所述对心导轮支架通过对心导轮安装柱设置有一组对心导轮(5036),该组对心导轮之间设置有与对心法兰所设锯丝通过孔共轴的对心孔(5037),所述方形框架的左右侧部设置有对心导轮支架左右调整机构(5038)。

4.根据权利要求2所述的一种旋转固结磨料锯丝线锯机床,其特征在于,所述方形框架上下调整机构(5033)、对心导轮支架左右调整机构(5038)为调整螺钉。

5.根据权利要求1所述的一种旋转固结磨料锯丝线锯机床,其特征在于,所述锯丝筒安装板设置有锯丝张紧装置(603)。
