专利号: 2020100070103
申请人: 翟如三
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

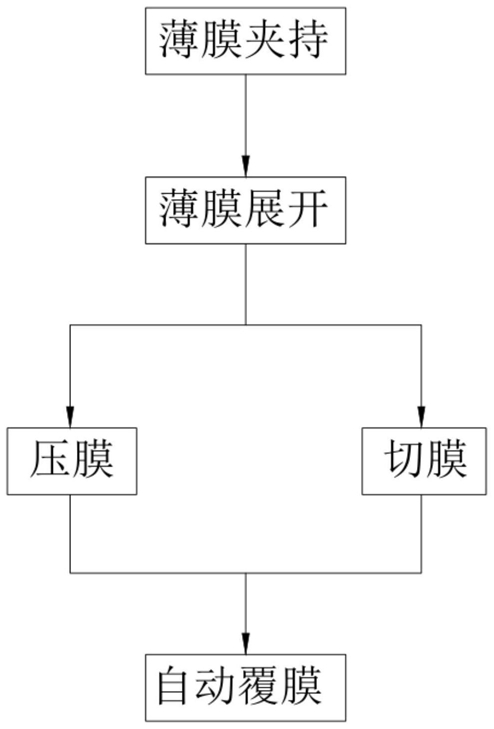

1.一种预制板覆膜保养工艺,其特征在于,包括:

步骤一,薄膜夹持,启动竖推组件(12),夹持组件(14)上的主动件(142)与第一驱动件(22)配合,往复件a(143)与往复件b(144)相向移动,完成对夹膜板a(132)上的薄膜进行夹持工作,此时,夹持组件(14)位于平推组件(21)的滑行轨道(212)输入端;

步骤二,薄膜展开,平推组件(21)的气缸b(214)伸长时,推块(2111)推动夹膜板b(147)上的滑动块(1471)沿着滑行轨道(212)的下层滑行,滑行块(211)推动限位板(213)继续朝向滑行轨道(212)的输出端滑行;

步骤三,压膜,夹持组件(14)滑动至压膜机构(3)后方时,配合第一传动组件(5)带动升降板(31)自动往下移动,两组压辊单元(33)下压至薄膜表面后背向向外移动,将薄膜充分覆压在预制板(20)表面;

步骤四,切膜,与所述步骤三同步,下降的升降板(31)配合第二传动组件(6)传动,再通过第二传动组件(6)带动平移杆(41)水平朝向薄膜移动,平移杆(41)朝向薄膜移动,切刀(42)作用在挡板(43)上,完成对薄膜放卷端的裁切工作,薄膜的放卷端自动覆于预制板(20)上;

步骤五,自动覆膜,夹持组件(14)继续沿着滑行轨道(212)滑行,直至滑行至第二驱动组件(23),主动件(142)与第二驱动组件(23)配合,往复件a(143)与往复件b(144)背向移动,完成对薄膜夹持端的释放工作,薄膜的夹持端自动覆于预制板(20)上。

2.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤一中,所述滑行轨道(212)为双层结构,平推组件(21)的气缸b(214)复位时,受到限位板(213)限位,然后沿着滑行轨道(212)的上层滑行输出。

3.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤一中,所述往复件a(143)与往复件b(144)上的夹膜板b(147)之间的距离为5~10cm。

4.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤一中,所述往复件a(143)与往复件b(144)的传动齿条(146)的齿牙相对设置。

5.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤二,所述平推组件(21)的一侧设置有行程开关。

6.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤二中,所述限位板(213)的倾斜角度为60°~70°。

7.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤三中,压辊单元(33)给预制板(20)上的薄膜施加4~5公斤的压力。

8.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤三中,所述压辊单元(33)在薄膜上移动停留的时间为15~20s。

9.根据权利要求1所述的一种预制板覆膜保养工艺,其特征在于,所述步骤四中,所述第一驱动件(22)与第二传动组件(6)的传动方向相反。
