专利号: 2020100071996
申请人: 李雪
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

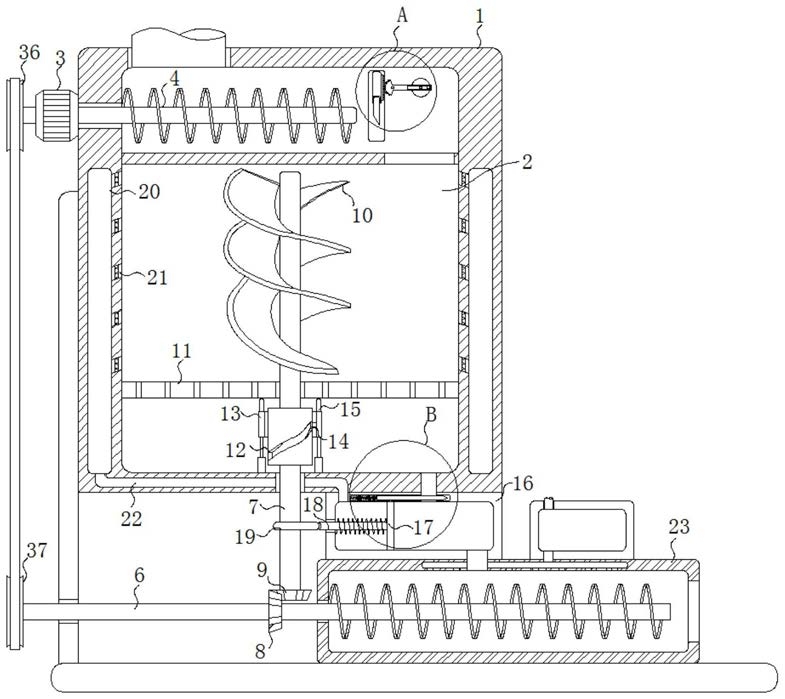

1.一种基于秸秆回收利用的建材加工设备,包括底座,所述底座上端侧壁固定连接有由输送室(1)和粉碎室(2)组成的粉碎桶,其特征在于,所述输送室(1)侧壁固定连接有双轴电机(3),所述双轴电机(3)输出端固定连接有横杆(4),所述横杆(4)侧壁固定连接有绞龙输送叶片,所述输送室(1)侧壁安装有将秸秆切碎的切碎装置,所述粉碎室(2)下端侧壁转动连接有竖杆(7),所述竖杆(7)侧壁固定连接有粉碎刀(10),所述粉碎室(2)内壁滑动连接有过滤板(11),所述竖杆(7)上安装有使得过滤板(11)抖动的抖动装置,所述粉碎室(2)下端侧壁固定连接有滑塞桶(16),所述滑塞桶(16)下端侧壁固定连接有搅拌桶(23),所述滑塞桶(16)内安装有将秸秆挤出的挤出装置。

2.根据权利要求1所述的一种基于秸秆回收利用的建材加工设备,其特征在于,所述抖动装置包括同轴固定连接在竖杆(7)侧壁的圆柱凸轮(12),所述圆柱凸轮(12)侧壁开设有凸轮滑槽,所述凸轮滑槽内滑动连接有滑块(14),所述滑块(14)固定连接有圆环(13),所述圆环(13)上端侧壁固定连接有顶杆(15)。

3.根据权利要求1所述的一种基于秸秆回收利用的建材加工设备,其特征在于,所述挤压装置包括滑动连接在滑塞桶(16)内壁的滑塞(17),所述滑塞(17)侧壁固定连接有连接杆(18),所述竖杆(7)侧壁上固定连接有与连接杆(18)配合的凸轮(19),所述粉碎室(2)通过出料口(35)与滑塞桶(16)侧壁连通,所述滑塞桶(16)上端侧壁开设有凹槽(33),所述凹槽(33)贯穿出料口(35),所述凹槽(33)侧壁通过弹簧弹性连接有挡板(34),所述滑塞(17)侧壁通过连接柱与挡板(34)侧壁固定连接,所述粉碎室(2)上安装有对秸秆进行翻转的翻转装置。

4.根据权利要求3所述的一种基于秸秆回收利用的建材加工设备,其特征在于,所述翻转装置包括过滤网,所述粉碎室(2)侧壁开设有环形腔(20),所述粉碎室(2)侧壁均布开设有与环形腔(20)连通的多个喷气孔(21),所述过滤网与喷气孔(21)内部固定连接,所述环形腔(20)侧壁通过进气腔(22)与滑塞桶(16)侧壁连通。

5.根据权利要求1所述的一种基于秸秆回收利用的建材加工设备,其特征在于,所述底座侧壁转动连接有转轴(6),所述双轴电机(3)通过同步传送装置与转轴(6)连接,所述转轴(6)通过齿轮机构与竖杆(7)下端侧壁连接。
