1.一种气雾罐的输送与封盖系统，其特征在于，包括输送组件、卡位组件、旋盖机构与暂存组件，所述输送组件包括依次连接的输送轨道、弧形回转轨道与返回轨道，所述弧形回转轨道的底面贯通开设有暂存口，所述暂存口处设置有电控启闭阀，所述卡位组件包括驱动件与卡止件，所述卡止件连接于所述驱动件上并用于卡止定位所述弧形回转轨道上的气雾罐，所述旋盖机构邻近所述弧形回转轨道设置，用于对卡止定位的所述气雾罐进行封盖作业，所述暂存组件包括操作架与暂存管，所述操作架位于所述弧形回转轨道的下方，所述暂存管设置于所述操作架上，所述暂存管的顶部衔接于所述暂存口的下方。

2.根据权利要求1所述的气雾罐的输送与封盖系统，其特征在于，所述输送轨道与所述返回轨道平行设置，所述弧形回转轨道为半环形，其相对两端分别连接所述输送轨道与所述返回轨道。

3.根据权利要求2所述的气雾罐的输送与封盖系统，其特征在于，还包括驱动轮组件，所述输送轨道与所述返回轨道之间形成有动力空间，所述驱动轮组件安装于所述动力空间内。

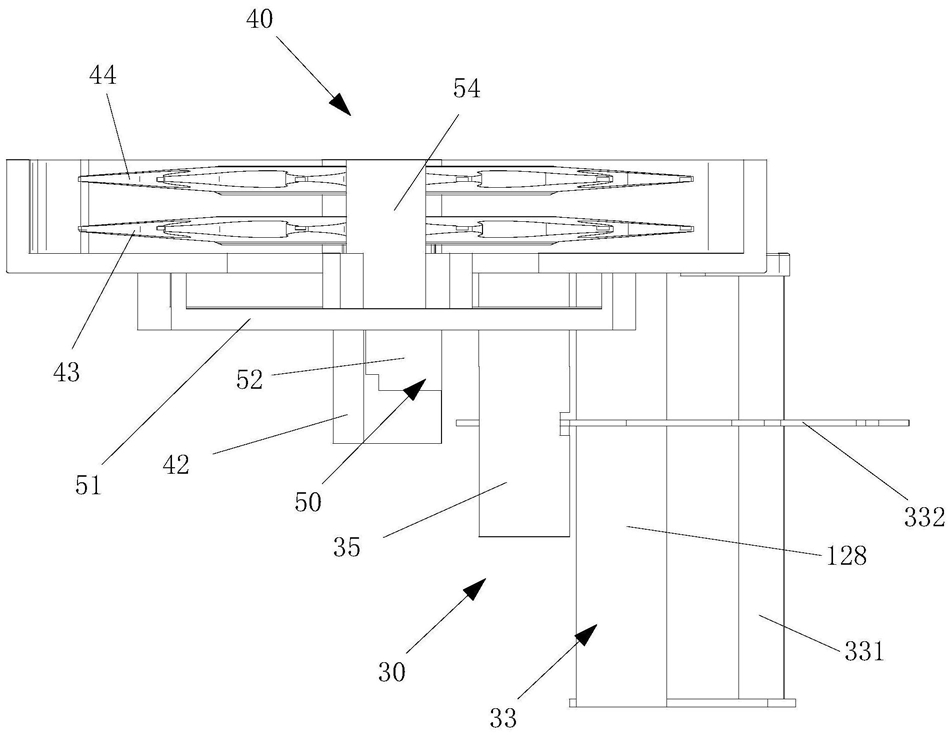

4.根据权利要求3所述的气雾罐的输送与封盖系统，其特征在于，所述驱动轮组件包括安装架、驱动电机与第一驱动轮，所述安装架的相对两端分别安装于所述输送轨道的底部与所述返回轨道的底部，所述驱动电机安装于所述安装架的中部，所述第一驱动轮安装于所述驱动电机的输出轴的上部。

5.根据权利要求4所述的气雾罐的输送与封盖系统，其特征在于，所述驱动电机包括驱动主体与连接于所述驱动主体上的输出轴，所述驱动主体固定安装于所述安装架的底面上，所述输出轴凸伸于所述安装架的上方。

6.根据权利要求5所述的气雾罐的输送与封盖系统，其特征在于，所述第一驱动轮位于所述输送轨道、所述返回轨道及所述弧形回转轨道的上方。

7.根据权利要求6所述的气雾罐的输送与封盖系统，其特征在于，所述驱动轮组件还包括第二驱动轮，所述第二驱动轮安装于所述驱动电机的输出轴的顶端，并位于所述第一驱动轮的上方。

8.根据权利要求7所述的气雾罐的输送与封盖系统，其特征在于，所述第二驱动轮与所述第一驱动轮相互间隔设置，且二者结构相同，所述第一驱动轮的周缘凸设有多个凸齿部，每相邻两个所述凸齿部之间形成有凹弧形的吻合空间。

9.根据权利要求8所述的气雾罐的输送与封盖系统，其特征在于，所述吻合空间用于吻合所述气雾罐的周面，所述弧形回转轨道的一侧凸设有安装板，所述驱动件安装于所述安装板上，所述卡止件上凸设有两个卡止臂，所述两个卡止臂之间形成有卡止凹槽，所述卡止凹槽用于与对应的吻合空间相配合以卡止所述气雾罐，所述卡止凹槽的表面设置有硅胶摩擦片。

10.一种采用如权利要求9所述的气雾罐的输送与封盖系统的封盖方法，其特征在于，包括以下步骤：利用所述输送轨道输送气雾罐至所述弧形回转轨道上；

所述驱动轮组件利用所述吻合空间带动所述气雾罐移动至预设位置；

所述驱动件驱动所述卡止件移动以卡止所述气雾罐；

所述旋盖机构对所述气雾罐的顶部进行旋盖作业，以完成对所述气雾罐的封盖；以及所述驱动轮组件驱动所述气雾罐往所述返回轨道移动，不良品通过所述暂存口进入所述暂存组件中暂存。
