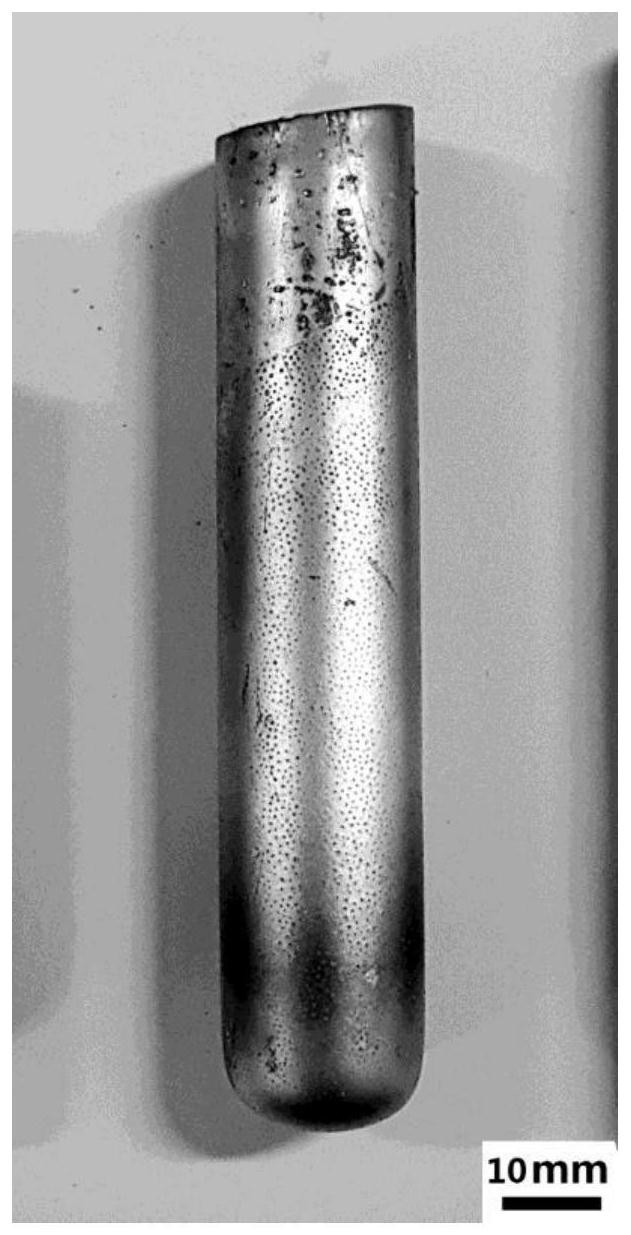

1.一种铜基复合泡沫材料，主要是通过熔融状态的铜合金液渗透进入紧密堆积的Al2O3空心微珠间的缝隙中制备而成的。

2.如权利1所述的铜基复合泡沫材料，其特征在于，所述的铜合金为铸造铝黄铜，Al2O3空心微珠粒径为0.5-1mm，在模具中堆积高度为70-100mm。

3.如权利1所述的铜基复合泡沫材料，其特征在于，将液态铜合金渗入进Al2O3空心微珠的缝隙中，Al2O3空心微珠在基体中呈均匀分布，从而形成铜基复合泡沫材料。

4.如权利1所述的铜基复合泡沫材料，其特征在于，铜合金的熔融渗透温度控制在960-

1100℃。

5.如权利1所述的铜基复合泡沫材料，其特征在于，铜合金在模具中产生的金属液静压强为6.2kPa。

6.如权利1所述的铜基复合泡沫材料，其特征在于，渗透时间为30-70min。

7.如权利1所述的铜基复合泡沫材料，其特征在于，铜基复合泡沫材料的密度降低为

3.5-3.9g/cm3，比重比铜合金减轻超过一半。准静态压缩时，平均平台应力为85-100MPa，吸能能力为60-80MJ/m3，比吸能为15-25kJ/kg。。
