1.一种共混改性聚砜荷电纳滤膜的制备方法，其特征在于，包括以下步骤：

（1）在酸性条件下，以氯化锆与2-氨基对苯二甲酸为原料，制备UiO-66-NH2和UiO-66-NH3+粉末；

（2）将UiO-66-NH2与UiO-66-NH3+采用共混的方法制备选择性机制膜，即得。

2.根据权利要求1所述的共混改性聚砜荷电纳滤膜的制备方法，其特征在于，所述步骤（1）具体为：氯化锆与2-氨基对苯二甲酸以10：7比例在酸性氛围中，温度80℃下反应5小时，得到UiO-66-NH2粉末。

3.根据权利要求2所述的共混改性聚砜荷电纳滤膜的制备方法，其特征在于，所述步骤（1）具体为：UiO-66-NH2粉末于2mol/L 的盐酸以质量比为1：74的比例混合，搅拌1h，离心后取超纯水清洗3次，在温度90℃烘干得UiO-66-NH3+粉末。

4.根据权利要求1所述的共混改性聚砜荷电纳滤膜的制备方法，其特征在于，所述步骤（2）具体为：铸膜液的配制按质量比氯化锂为2%，聚乙二醇为4%，聚砜、聚醚砜、聚偏氟乙烯或醋酸纤维素其中的一种为16%，N，N-二甲基乙酰胺为（78-x）%，UiO-66-NH2或UiO-66-NH3+其中的一种为x%，x范围为0%-6%；配制后置于温度70℃的油浴锅中搅拌24h，静置24h。

5.根据权利要求1所述的共混改性聚砜荷电纳滤膜的制备方法，其特征在于，包括以下步骤：

（1）UiO-66-NH2的制备

采用分析天平称取0.125g氯化锆置于100mL圆底烧瓶中，采用移液枪分别加入5mL N,N-二甲基甲酰胺和1mL浓盐酸，将圆底烧瓶置于超声波清洗仪中超声至固体完全溶解；然后加入准确称取的0.136g 2-氨基对苯二甲酸和10mL N,N-二甲基甲酰胺，再次超声使固体溶解；将圆底烧瓶中加入转子，至于80℃油浴中搅拌5h，然后取出离心，使用甲醇洗涤沉淀，重复三次后烘箱烘干；将烘干后的样品至于100mL的烧杯中，加入80mL丙酮静置浸泡72h，其中每隔12h更换一次丙酮溶液，以此实现UiO-66的活化；

（2）UiO-66-NH3+的制备

将步骤（1）活化烘干的样品于2mol/L 的盐酸以质量比为1：74的比例混合，搅拌1h，离心后取超纯水清洗3次，在温度90℃烘干得UiO-66-NH3+粉末；

（3）UiO-66共混纳滤膜的制备

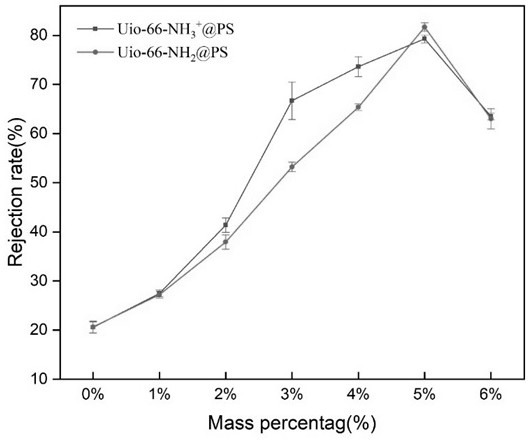

铸膜液的配制，按质量比氯化锂为2%，聚乙二醇为4%，聚砜、聚醚砜、聚偏氟乙烯或醋酸纤维素其中的一种为16%，N，N-二甲基乙酰胺为（78-x）%，UiO-66-NH2或UiO-66-NH3+其中的一种为x%，x范围为0%-6%；配制后置于温度70℃的油浴锅中搅拌24h，静置24h；将配制好的铸膜液以1500r/min转速离心15min，采用涂布机进行纳滤膜的制备。

6.权利要求1-5任一项所述的共混改性聚砜荷电纳滤膜的制备方法制得的纳滤膜。
