1.一种利用废弃瓦楞纸板制备再生纤维薄膜的方法，其特征在于，包括如下操作步骤：

S1：对废弃瓦楞纸板预处理，首先，将瓦楞纸板剪成小块，使用粉碎机粉碎过24目筛，按照料液比1:10，加入2wt％浓度的NaOH溶液，90℃下水浴加热并搅拌2h，反应结束后使用浆袋洗涤至上层清液为中性；其次，将上述处理样品置于80℃烘箱8h，按照料液比1:10加入

4wt％浓度的KOH溶液，90℃下水浴加热并搅拌2h，反应结束后使用浆袋洗涤至上层清液为中性。然后，将上述处理样品置于80℃烘箱8h，按照料液比1:20加入20％浓度的H2O2溶液，70℃水浴加热并搅拌1h，反应结束后使用浆袋洗涤至上层清液为中性；最后，将上述处理样品置于真空干燥箱得到预处理后的瓦楞纸板；

S2：构建离子液体/共溶剂/无机盐溶解体系，离子液体为1-烯丙基-3-甲基咪唑氯盐([Amim]Cl)为溶剂，共溶剂为二甲基亚砜(DMSO)，无机盐为CaCl2，将预处理后的废弃瓦楞纸板加入到溶解体系中，置于油浴锅中加热并磁力搅拌后制得成膜液；

S3：将成膜迅速液流延到聚四氟乙烯板，静置成均匀厚度的层状物，加入去离子水构建凝固浴，形成水凝胶，然后用去离子水洗去水凝胶上残余的离子液体；

S4：干燥加压得到再生纤维薄膜。

2.根据权利要求1所述的一种利用废弃瓦楞纸板制备再生纤维薄膜的方法，其特征在于，步骤S1中，处理过的样品置于真空干燥箱的温度为40℃，干燥时间为48h。

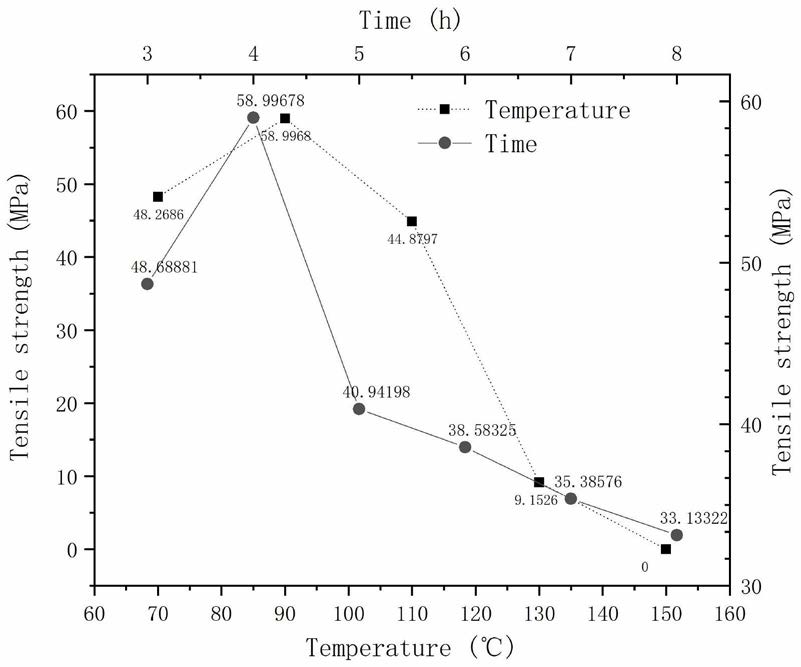

3.根据权利要求1所述的一种利用废弃瓦楞纸板制备再生纤维薄膜的方法，其特征在于，步骤S2中，溶解体系中DMSO的添加量为[AMIm]Cl含量的10-50％，CaCl2的添加量为[AMIm]Cl含量的1-4％，预处理后的废弃瓦楞纸板的添加量为[AMIm]Cl含量的2-8wt％，油浴温度为70-150℃，搅拌时间为3-8h。

4.根据权利要求1所述的一种利用废弃瓦楞纸板制备再生纤维薄膜的方法，其特征在于，步骤S3中，聚四氟乙烯板的尺寸为200×200mm，用去离子水反复洗涤3-5次，每次洗涤时间为2min，在50℃烘箱内放置1h。

5.根据权利要求1所述的一种利用废弃瓦楞纸板制备再生纤维薄膜的方法，其特征在于，步骤S4中，干燥加压的条件为温度50℃，压力900MPa，干燥时间20min。
