专利号: 202010011823X
申请人: 江苏农牧科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

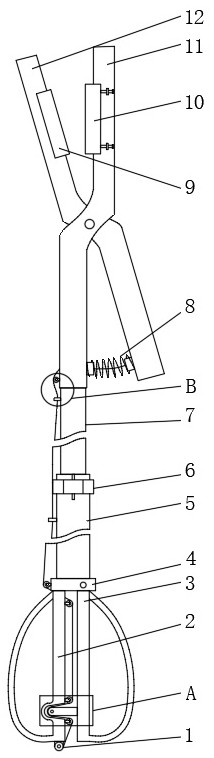

1.一种花楸果实采摘装置,包括第一手持端(2),其特征在于:所述第一手持端(2)的一端固定连接有收线装置(1),所述第一手持端(2)的另一端固定连接有连接块(4),所述连接块(4)的同一端另一侧转动连接有第二手持端(3),所述连接块(4)的另一端固定连接有第一杆(5),所述第一杆(5)的另一端侧壁设置有固定螺母(6),所述第一杆(5)的内部设置有第二杆(7)且第二杆(7)在固定螺母(6)延伸出,所述第二杆(7)的另一端固定连接有第二夹持端(11),所述第二夹持端(11)上设置有第二夹持条(10),所述第二夹持端(11)的中部转动连接有第一夹持端(12),所述第一夹持端(12)上固定连接有第一夹持条(9),所述第一夹持端(12)和第二夹持端(11)靠近第二杆(7)的一端设置有第一弹簧(8);

所述收线装置(1)包括固定底板(19),所述固定底板(19)与第一手持端(2)固定连接,所述固定底板(19)的上方设置有收线轮(20),所述固定底板(19)和收线轮(20)接触的一侧设置有凸齿,所述固定底板(19)的中部固定连接有转轴(21)且贯穿收线轮(20),所述转轴(21)的另一端固定连接有盖板(23),所述盖板(23)和收线轮(20)之间设置有第三弹簧(22)。

2.根据权利要求1所述的一种花楸果实采摘装置,其特征在于:所述第二夹持端(11)靠近第二杆(7)的一端固定连接有导线轮(26),所述连接块(4)的侧壁固定连接有导线轮(26),所述第一手持端(2)在凹槽的两侧以及靠近连接块(4)的一侧均固定连接有导线轮(26),所述第一杆(5)靠近固定螺母(6)的一端侧壁固定连接有导线环(24),所述第二杆(7)靠近第二夹持端(11)的侧壁固定连接有导线环(24)。

3.根据权利要求2所述的一种花楸果实采摘装置,其特征在于:所述导线轮(26)和导线环(24)均设置有线缆(25),所述线缆(25)的一端与第一夹持端(12)在第一弹簧(8)处固定连接,所述线缆(25)的另一端与收线装置(1)固定连接。

4.根据权利要求1所述的一种花楸果实采摘装置,其特征在于:所述第二夹持端(11)的一侧固定连接有第一固定块(15),所述第二夹持端(11)的一侧在第一固定块(15)的上方固定连接有第二固定块(17),所述第二固定块(17)贯穿设置有调节螺栓(18)且与第二固定块(17)为螺纹连接。

5.根据权利要求4所述的一种花楸果实采摘装置,其特征在于:所述第一固定块(15)贯穿设置有滑杆(16),所述滑杆(16)的上下端均与第二夹持条(10)的侧壁固定连接,所述滑杆(16)的下端第一固定块(15)的下方设置有第二弹簧(14)。

6.根据权利要求1所述的一种花楸果实采摘装置,其特征在于:所述第一夹持端(12)和第二夹持端(11)相对一侧均固定连接有刀具(13)。

7.根据权利要求1或2所述的一种花楸果实采摘装置,其特征在于:所述第二手持端(3)与第一手持端(2)的凹槽对应的位置固定连接有压杆(28),所述压杆(28)的另一端转动连接有压线轮(27)。

8.一种花楸果实采摘装置的使用方法,包括:a.果实采摘:

按压第一手持端(2)和第二手持端(3),压线轮(27)压住线缆(25),使线缆(25)收缩,第二夹持端(11)受力,第一夹持端(12)和第二夹持端(11)上的刀具(13)相向靠近,第一夹持条(9)和第二夹持条(10)先夹持柱花楸的枝干,随着,第一夹持端(12)和第二夹持端(11)上的刀具(13)接触时,花楸的枝干被剪断,同时第一夹持条(9)和第二夹持条(10)先夹持柱花楸的枝干,防止掉落,当花楸放置如容器中后,松开第一手持端(2)和第二手持端(3),第一夹持端(12)和第二夹持端(11)在第一弹簧(8)的作用下张开;

b.装置调节:

装置的长度调节,向上提拉收线轮(20),扯出适当长度的线缆(25),松开固定螺母(6),将第二杆(7)从第一杆(5)的内部伸出适当的长度,并通过固定螺母(6)固定第二杆(7)的位置,收线轮(20)在第三弹簧(22)的作用下,固定底板(19)和收线轮(20)接触的一侧设置的凸齿作用,可旋转收线轮(20),将线缆(25)调节至合适的长度,同时收线轮(20)在自然的状态下,及第三弹簧(22)和凸齿作用下被锁住,无法转动;

第一夹持条(9)和第二夹持条(10)松紧调节;通过调节螺栓(18),可以调节第二夹持条(10)在第二夹持端(11)的位置,从而调节第一夹持条(9)和第二夹持条(10)之间的松紧。
