专利号: 2020100134020
申请人: 刘俊龙
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

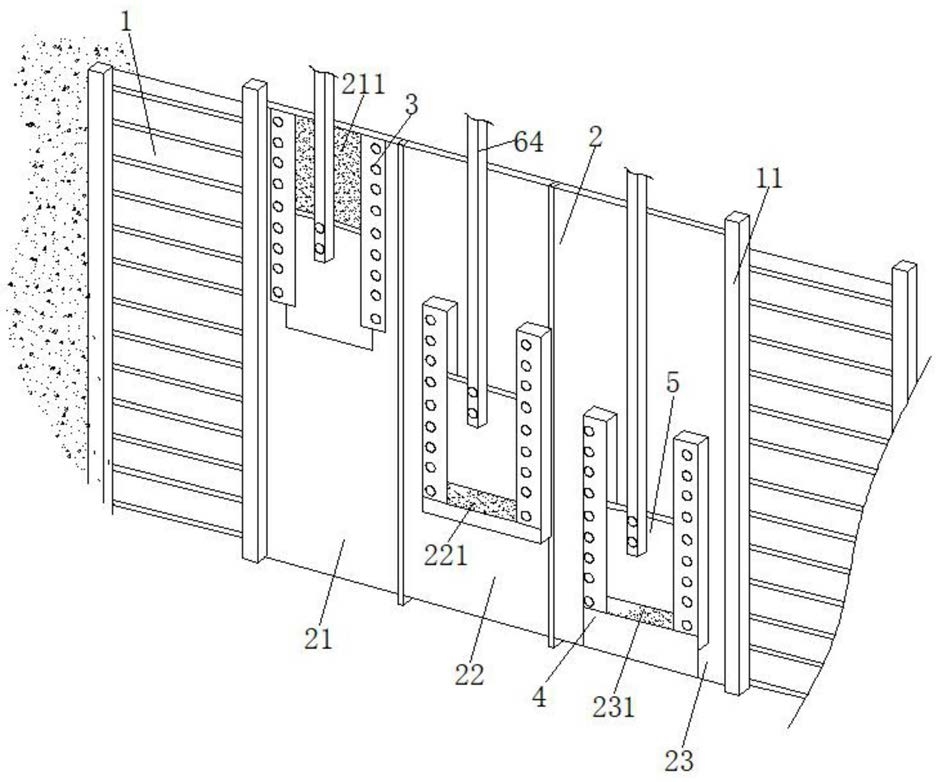

1.一种河流边坡施工废水排放截流装置,包括固定于坡体开槽两侧的施工板(1),其特征在于:所述施工板(1)相向侧固定连接有结构柱(11),所述结构柱(11)之间固定连接有密实挡板组件(2),所述密实挡板组件(2)包括第一固定挡板(21)、第二固定挡板(22)和第三固定挡板(23),所述第一固定挡板(21)、第二固定挡板(22)和第三固定挡板(23)上分别开设有高度依次降低的高排放口(211)、中排放口(221)和底排放口(231),所述第一固定挡板(21)、第二固定挡板(22)和第三固定挡板(23)上的前部均固定连接有位于高排放口(211)、中排放口(221)和底排放口(231)前侧的挡板侧面压实组件(3),所述侧面压实组件包括侧结构板(31),所述挡板侧面压实组件(3)底部固定连接有挡板底面密封组件(4),所述挡板侧面压实组件(3)之间插接有活动挡板组件(5),所述活动挡板组件(5)顶部设有驱动组件(6),所述侧结构板(31)的相向侧通过螺栓紧固连接有外连接轨(311),所述侧结构板(31)的一侧和密实挡板组件(2)固定连接,所述外连接轨(311)的一侧固定连接有内连接轨(32),所述内连接轨(32)剖面为凹字形且和活动挡板组件(5)插接,所述内连接轨(32)内部的一侧固定连接有和活动挡板组件(5)搭接的第一形变块(321),所述内连接轨(32)的一侧螺纹连接有螺纹栓(323),所述螺纹栓(323)的一侧通过轴承活动连接有压实头(322)。

2.根据权利要求1所述的一种河流边坡施工废水排放截流装置,其特征在于:所述挡板底面密封组件(4)包括底板(41)和底连接轨(42),所述底连接轨(42)与活动挡板组件(5)底部固定连接,所述底板(41)的顶部固定连接有和底连接轨(42)插接的限位轨(43),所述限位轨(43)的两侧均固定连接有下软棱(431),所述底连接轨(42)的两侧均固定连接有上软棱(421),所述限位轨(43)的顶部固定连接有和底连接轨(42)底部搭接的第二形变块(432)。

3.根据权利要求1所述的一种河流边坡施工废水排放截流装置,其特征在于:所述活动挡板组件(5)包括内挡板(51)、中挡板(52)和外挡板(53),所述内挡板(51)内圈由上至下依次固定连接有渐变加强筋(511),所述中挡板(52)的内圈固定连接有加强筋(521)。

4.根据权利要求1所述的一种河流边坡施工废水排放截流装置,其特征在于:所述驱动组件(6)包括结构块(61),所述结构块(61)本体的右半部开设有活动槽,且活动槽内滑动卡接有滑块(611),所述滑块(611)的底部固定连接有位于密实挡板组件(2)顶部的固定柱(62),所述滑块(611)的一侧通过轴承活动连接有和结构块(61)螺纹连接的第一螺纹轴(612),所述结构块(61)本体的左半部螺纹连接有第二螺纹轴(63),所述第二螺纹轴(63)的底部通过轴承活动连接有方套杆(64),所述方套杆(64)的底部和活动挡板组件(5)的顶部固定连接。

5.根据权利要求1所述的一种河流边坡施工废水排放截流装置,其特征在于:所述高排放口(211)顶部延伸至第一固定挡板(21)的顶部,所述中排放口(221)的竖直中线与第二固定挡板(22)的竖直中线重合,所述第三固定挡板(23)的挡板底面密封组件(4)和第三固定挡板(23)的底部侧沿重合。

6.根据权利要求1所述的一种河流边坡施工废水排放截流装置,其特征在于:所述活动挡板组件(5)的厚度和底连接轨(42)的厚度相等,所述活动挡板组件(5)宽度等于底连接轨(42)且与外连接轨(311)内部进深尺寸相等,所述螺纹栓(323)的一侧固定连接有螺母,所述螺纹栓(323)数量有九到十五个并均匀竖向螺纹连接在内连接轨(32)的一侧。
