专利号: 2020100175088
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 乐器;声学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种变步长的回声消除方法,其步骤如下:A、远端信号采样

将当前时刻n和前L‑1个时刻的远端采样信号x(n),x(n‑1),…,x(n‑L+1),组成当前时T

刻n的输入信号向量X(n),X(n)=[x(n),x(n‑1),…,x(n‑L+1)] ,上标T表示转置,L为自适应滤波器的抽头长度,其取值为16、32或128;

B、回声信号估计

将当前时刻n的输入信号向量X(n),通过自适应滤波器得到当前时刻n的回声信号的估T

计值 其中,W(n)=[w1(n),w2(n),...,wi(n),...wL(n)] 为当前时刻的自适应滤波器抽头权系数向量,其初始值为零,即W(0)=0,wi(n)为当前时刻的自适应滤波器的第i个抽头权系数,i=1,2,3,…,L;

C、回声信号消除

将当前时刻n的近端采样信号d(n),减去步骤B获得的当前时刻n的回声信号的估计值得到消除回声的当前时刻的残差信号e(n),D、残差信号阈值的确定

D1、残差信号平方时间窗向量的确定2

由当前时刻n的残差信号e(n),得到当前时刻n的残差信号平方e (n),将当前时刻n和前

2 2 2

Nw‑1个时刻的残差信号平方e (n),e (n‑1),...,e (n‑Nw+1),组成当前时刻n的残差信号平方时间窗向量E(n),

2 2 2

E(n)=[e(n),e(n‑1),...,e(n‑Nw+1)]其中,Nw是时间窗的长度,取值为9;

D2、M估计器的期望方差的确定取当前时刻n的残差信号平方时间窗向量E(n)的中位数,得到当前时刻n的残差信号平方中位数 其中,med(·)表示取中位数运算;

2

进而计算出当前时刻n的M估计器的期望方差σ(n),其中,C为计算纠正因子,C=1.483{1+5/(Nw‑1)};ζ为延迟参数,其取值为0.9~0.99;M

2 2

估计器的期望方差σ(n)的初始值为0,即σ(0)=0;

D3、M估计器阈值的确定计算出当前时刻n的M估计器阈值ξ(n), k为M估计器的阈值系数,取值为2.576;

E、残差信号限定值的计算根据当前时刻n的残差信号e(n)和当前时刻n的M估计器阈值ξ(n),得到当前时刻n的M估计器的残差信号限定值ψ(n):F、步长的更新

F1、步长更新调整向量的确定根据步骤E的当前时刻n的残差信号限定值ψ(n)和当前时刻n的输入向量X(n),得到当前时刻n的步长更新调整向量T(n),T(n)=ψ(n)X(n);

F2、步长的更新

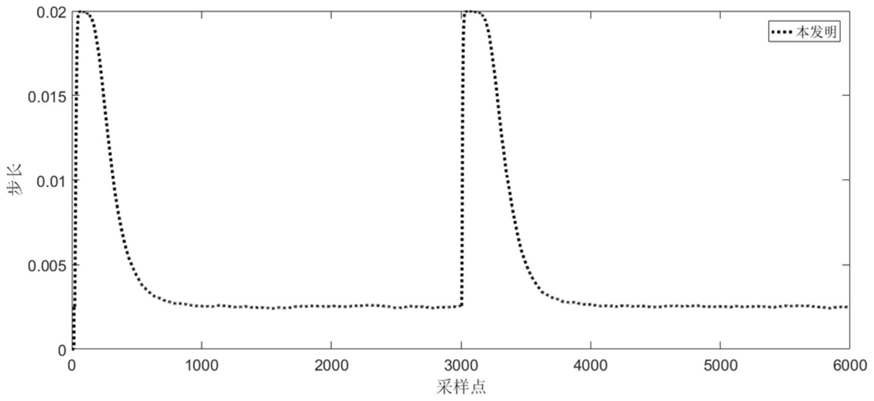

由下式得到当前时刻n的步长值μ(n),T

μ(n)=τμ(n‑1)+ηT(n)T(n‑1)其中,τ为步长衰减系数,其取值为0.9~0.99;η为步长调整系数,其取值为0.05~0.1;

步长值μ(n)的初始值为0,即μ(0)=0;

G、滤波器抽头权系数更新G1、权系数零吸引因子的确定由下式得出当前时刻n的权系数零吸引因子R(n), 其中,sgn(·)表示取符号运算;γ表示零吸引缩小系数,其取值为0.001;β表示权系数零吸引调整参数,其取值为40~50;

G2、抽头权系数的更新

由下式得出,下一时刻n+1的自适应滤波器的抽头权系数向量W(n+1),W(n+1)=W(n)+μ(n)ψ(n)X(n)‑R(n);

H、重复

令n=n+1,重复步骤A~G的操作,直至通话结束。
