专利号: 2020100182113
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,包括:至少一个瓦斯抽采单元,所述瓦斯抽采单元包括:支撑架(13)、安装板(14)、瓦斯抽采装置和密封罩(17),支撑架(13)上竖向设有两条燕尾滑槽(15),安装板(14)的背面左右两侧分别设有与燕尾滑槽(15)匹配连接的滑块,安装板(14)通过滑块和燕尾滑槽(15)与支撑架(13)滑动连接,瓦斯抽采装置固定设置在安装板(14)的前侧面上,密封罩(17)套设在支撑架(13)的外侧,瓦斯抽采装置上设有将抽采的瓦斯导出的第一导气管(12),密封罩(17)的顶部设有一第一通孔,第一导气管(12)穿过第一通孔与缓冲罐(21)的进气口密封连接,第一导气管(12)上设有第一气阀(33),缓冲罐(21)上设有第一压力测量仪表(22)和瓦斯浓度监测仪(23),缓冲罐(21)上设有排气口,排气口上设有排气管,排气管上设有第二气阀(27),缓冲罐(21)的排气管通过第二导气管(25)可拆卸连接储气罐(24)的进气管,第二导气管(25)上设有气体流量计(26),储气罐(24)的进气管上设有第三气阀,储气罐(24)上设有第二压力测量仪表(28),还包括控制系统,瓦斯抽采装置、第一压力测量仪表(22)、瓦斯浓度监测仪(23)、气体流量计(26)和第二压力测量仪表(28)分别与控制系统连接。

2.如权利要求1所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述瓦斯抽采装置包括:螺旋钻杆(2)、螺旋钻杆(2)的下端设有锥形钻头(1),螺旋钻杆(2)内设有空腔,螺旋钻杆(2)的周向侧壁上设有多个透气口(3),透气口(3)与空腔相连通,螺旋钻杆(2)的空腔内设有防尘网(4),螺旋钻杆(2)的上部外侧固定套设有第一齿轮(5),还包括驱动电机(9),驱动电机(9)的输出轴上固定设有第二齿轮(7),第二齿轮(7)与第一齿轮(5)啮合连接,第一齿轮(5)与第二齿轮(7)均设置在箱体(8)内,驱动电机(9)的输出轴通过第一轴承(6)与箱体(8)的内侧底部连接,箱体(8)固定在安装板(14)的前侧面上,螺旋钻杆(2)的上端通过第二轴承(10)与箱体(8)连接,箱体(8)上设有连通箱体(8)外部与螺旋钻杆(2)内部空腔的气道,第一导气管(12)的下端正对气道密封设置在箱体(8)上,抽气泵(11)设置在密封罩(17)的外部,第一导气管(12)通过抽气泵(11)与缓冲罐(21)的进气口连接,驱动电机(9)通过控制开关连接电源,驱动电机(9)与控制系统连接。

3.如权利要求1所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述密封罩(17)上设有第二通孔,第二通孔上密封设有第二导气管(16),第二导气管(16)与第一导气管(12)相连通。

4.如权利要求1所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述密封罩(17)的下部周向边缘设有翻边,还包括多个用于对密封罩(17)的翻边进行压紧的固定装置。

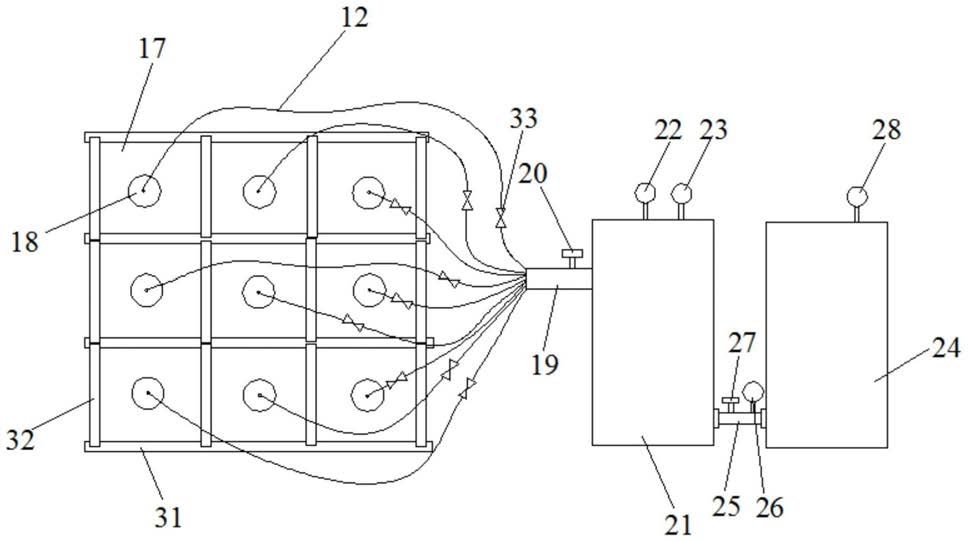

5.如权利要求4所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述固定装置包括:至少两块横向压板(31)和两块纵向压板(32),两块横向压板(31)上对称设有两组凹型槽口,两块纵向压板(32)通过两组凹型槽口与两块横向压板(31)可拆卸连接,还包括用于对两块横向压板(31)和两块纵向压板(32)进行支撑的支撑装置。

6.如权利要求5所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述支撑装置为固定有液压缸的机动车,液压缸的伸缩端上固定设有多个顶杆,多个顶杆分别与两块横向压板(31)和两块纵向压板(32)一一对应。

7.如权利要求3所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述密封罩(17)上设有加强层(18),第一导气管(12)和第二导气管(16)分别穿过加强层(18)。

8.如权利要求1所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述缓冲罐(21)的进气口上设有进气管(19),进气管(19)上设有第四气阀(20)。

9.如权利要求8所述的预防煤与瓦斯突出的瓦斯抽取装置,其特征在于,所述进气管(19)上设有管接头(29),管接头(29)上设有多个与第一导气管(12)匹配的进气孔(30),进气孔(30)上可拆卸设有密封塞。
