专利号: 2020100182240
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 弹药;爆破
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

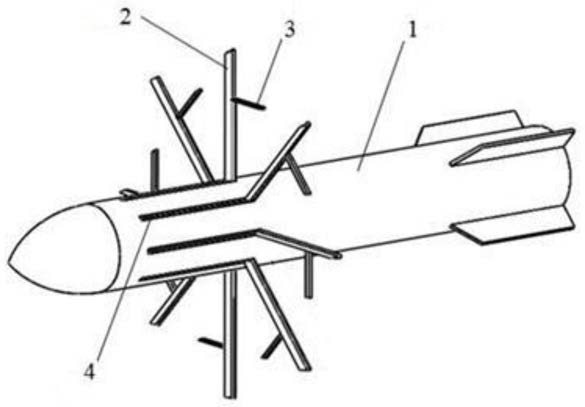

1.一种折叠式电磁驱动刀片弹装置,其特征在于:包括弹体(1);所述的弹体(1)的前端圆周上沿轴向均布设置若干个长条形凹槽(4),每个长条形凹槽(4)的尾部内可折叠设置有刀片一(2),每个刀片一(2)的伸出端上可折叠设置有刀片二(3),凹槽(4)尾部下部圆孔内设置有永磁体(5),永磁体(5)上设置有导磁体(6),导磁体(6)的圆周上绕设有线圈(7),线圈(7)上通过导线连接有控制电路(8),刀片一(2)根部下方固设有磁铁(9),所述的磁铁(9)与永磁体(5)设置于一条轴线上;

所述的刀片一(2)的尾部通过扭簧一(10)和销钉一(11)设置于长条形凹槽(4)的尾部,刀片一(2)的前端通过扭簧二(12)和销钉二(13)设置有刀片二(3);

所述的刀片一(2)和刀片二(3)均为单面刀锋状,打开后,其刀刃面向弹头方向,刀片二(3)分别设置于刀片一(2)的同侧。

2.根据权利要求1所述的一种折叠式电磁驱动刀片弹装置,其特征在于:所述的长条形凹槽(4)的长度略大于刀片一(2)的长度;厚度略大于刀片一(2)和刀片二(3)相加的厚度。

3.根据权利要求1或2所述的一种折叠式电磁驱动刀片弹装置,其特征在于:所述的永磁体(5)与磁铁(9)之间的吸引力FM大于扭簧一(10)的扭力FK,线圈(7)通电,吸引力FM削弱,减小到等于扭力FK时,此时电流为临界电流IC。

4.根据权利要求1所述的一种折叠式电磁驱动刀片弹装置的使用方法,其特征在于:线圈(7)未通电,永磁体(5)吸引刀片一(2)尾端磁铁(9),刀片一(2)与刀片二(3)折叠在凹槽(4)内,刀片二(3)因凹槽(4)约束,与刀片一(2)平行;线圈(7)通电时,产生反向感应磁场,削弱吸引力FM小于扭力FK,或产生排斥力,刀片一(2)在扭簧一(10)驱动下打开,随后刀片二(3)在扭簧二(12)驱动下也打开与刀片一(2)垂直。
