专利号: 2020100188001
申请人: 郑香丽
专利类型:发明专利
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

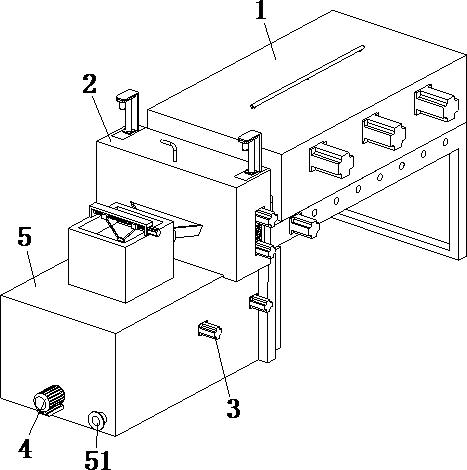

1.一种环保型造纸纸张原浆压榨装置,其特征在于:包括进料汽蒸组件(1)、原浆压榨组件(2)、振动除渣组件(3)、防沉淀组件(4)和收集箱(5),所述收集箱(5)呈水平设置,所述进料汽蒸组件(1)设置在收集箱(5)的旁侧,所述进料汽蒸组件(1)包括输送件(11)和汽蒸件(12),所述输送件(11)设置在收集箱(5)的旁侧,所述汽蒸件(12)设置在输送件(11)的顶部,所述原浆压榨组件(2)包括防溢罩(21)、第一压榨件(22)和第二压榨件(23),所述防溢罩(21)设置在收集箱(5)的顶部且位于输送件(11)的一端,所述第一压榨件(22)设置在收集箱(5)的顶部且位于防溢罩(21)内,所述第一压榨件(22)与输送件(11)的出料端对应设置,所述第二压榨件(23)设置在收集箱(5)的顶部且与第一压榨件(22)的出料端对应设置,所述振动除渣组件(3)设置在收集箱(5)上且与收集箱(5)转动连接,所述振动除渣组件(3)位于第一压榨件(22)的下方,所述防沉淀组件(4)设置在收集箱(5)上且与收集箱(5)转动连接,所述收集箱(5)的一端设有出水口(51),所述第一压榨件(22)包括第一压榨齿轮辊(221)、第二压榨齿轮辊(222)、第一压榨电机(223)、第二压榨电机(224)、两个安装座(225)、两个电动杆(226)和两个支撑座(227),两个所述安装座(225)对称设置在收集箱(5)的顶部,每个所述安装座(225)上均设有移动槽,每个所述移动槽上均设有与其滑动配合的移动块(228),每个所述移动块(228)的底部均设有两个对称设置的压缩弹簧(229),所述压缩弹簧(229)的两端分别与移动块(228)的底部和移动槽的底部固定连接,所述第一压榨齿轮辊(221)的两端分别与两个安装座(225)转动连接,所述第二压榨齿轮辊(222)的两端分别与两个移动块(228)转动连接,所述第一压榨电机(223)设置在安装座(225)上且第一压榨电机(223)的输出端与第一压榨齿轮辊(221)固定连接,所述第二压榨电机(224)设置在移动块(228)上且第二压榨电机(224)的输出端与第二压榨齿轮辊(222)的一端固定连接,每个所述移动块(228)的顶部均设有固定块(2291),两个所述电动杆(226)通过两个支撑座(227)分别安装在两个安装座(225)的顶部,两个所述电动杆(226)的输出端分别与两个固定块(2291)固定连接,所述防溢罩(21)上设有出料板(211),所述输送件(11)包括输送架(111)、输送电机(112)、连接带(113)和若干输送辊(114),所述输送架(111)呈竖直设置,若干所述输送辊(114)设置在输送架(111)上且与输送架(111)转动连接,所述输送电机(112)设置在输送架(111)的一端且输送电机(112)的输出端与其中一个输送辊(114)固定连接,所述连接带(113)套设在若干输送辊(114)上,所述汽蒸件(12)包括蒸汽箱(121)、进气软管(122)和三个摆动组(123),所述蒸汽箱(121)设置在输送架(111)的顶部,三个摆动组(123)等间距设置在蒸汽箱(121)上且与蒸汽箱(121)转动连接,每个所述摆动组(123)均包括摆动电机(1231)、摆动轴(1232)、连接管(1233)、摆动架(1234)和若干出气管嘴(1235),所述摆动轴(1232)设置在蒸汽箱(121)上且与蒸汽箱(121)转动连接,所述摆动电机(1231)设置在蒸汽箱(121)的侧壁上且摆动电机(1231)的输出端与摆动轴(1232)固定连接,所述摆动架(1234)设置在摆动轴(1232)上,若干出气管嘴(1235)等间距设置在摆动架(1234)上,所述连接管(1233)设置在若干出气管嘴(1235)上,所述连接管(1233)上设有与其相连通的输气软管(1236),所述进气软管(122)与输气软管(1236)相连通。

2.根据权利要求1所述的一种环保型造纸纸张原浆压榨装置,其特征在于:所述第二压榨件(23)包括压榨箱(231)、安装框(232)、转动电机(233)、转动丝杆(234)、压榨板(235)、过滤网板(236)、两个滑动块(237)和两个转动板(238),所述压榨箱(231)设置在收集箱(5)的顶部,所述安装框(232)设置在压榨箱(231)的顶部,所述转动丝杆(234)的两端分别与安装框(232)转动连接,所述转动电机(233)设置在安装框(232)的侧壁上且转动电机(233)的输出端与转动丝杆(234)的一端固定连接,两个所述滑动块(237)对称设置在转动丝杆(234)上且与转动丝杆(234)螺纹连接,所述转动丝杆(234)的两端分别设有两段螺纹相反的螺纹,两个转动板(238)的一端分别与两个滑动块(237)转动连接,所述压榨板(235)与两个转动板(238)的另一端转动连接,所述压榨板(235)与压榨箱(231)滑动配合,所述过滤网板(236)水平设置在压榨箱(231)内,所述压榨箱(231)的侧壁上设有与出料板(211)对应设置的进料板(2391),所述压榨箱(231)的底部设有延伸至收集箱(5)内的出料管(239)。

3.根据权利要求1所述的一种环保型造纸纸张原浆压榨装置,其特征在于:所述振动除渣组件(3)包括除渣网板(31)、两个驱动电机(32)、两个驱动轴(33)和若干振动弹簧(34),所述收集箱(5)的内侧壁上设有安装槽(52),所述除渣网板(31)水平设置在收集箱(5)的安装槽(52)上且与安装槽(52)滑动配合,若干所述振动弹簧(34)设置在安装槽(52)内,每个所述振动弹簧(34)的两端分别与除渣网板(31)和安装槽(52)的侧壁固定连接,两个所述驱动轴(33)对称设置在收集箱(5)上且与收集箱(5)转动连接,两个所述驱动电机(32)对称设置在收集箱(5)的侧壁上且每个驱动电机(32)的输出端与一个驱动轴(33)的一端固定连接,每个所述驱动轴(33)上均设有两个对称设置的驱动凸轮(35),所述除渣网板(31)的底部设有两个与驱动凸轮(35)对应设置转动轮(36)。

4.根据权利要求1所述的一种环保型造纸纸张原浆压榨装置,其特征在于:所述防沉淀组件(4)包括旋转电机(41)、旋转轴(42)和旋转叶片(43),所述旋转轴(42)水平设置在收集箱(5)且与收集箱(5)转动连接,所述旋转电机(41)设置在收集箱(5)的侧壁上且旋转电机(41)的输出端与旋转轴(42)的一端固定连接,所述旋转叶片(43)设置在旋转轴(42)上。

5.根据权利要求1所述的一种环保型造纸纸张原浆压榨装置,其特征在于:所述防溢罩(21)内设有出水管(212),所述出水管(212)上设有若干等间距设置的喷射管嘴(213),所述出水管(212)上设有延伸至防溢罩(21)的进水管(214)。
