1.一种锂离子电池的电极的制备方法，其特征在于，包括以下步骤：

(1)称取0.5mmol三氯化铬和0.5mmol对苯二甲酸，将三氯化铬溶于5ml N，N‑二甲基甲酰胺得到三氯化铬溶液，将对苯二甲酸加入5ml N，N‑二甲基甲酰胺中得到对苯二甲酸溶液，将对苯二甲酸溶液缓慢加入三氯化铬溶液中搅拌均匀，在200℃进行微波反应30min；随后称取0.5mmol九水硝酸铁，加入微波反应30min后的反应体系中，接着在150℃下进行微波反应30min得生成物；

(2)用N，N‑二甲基甲酰胺、乙醇、水洗涤步骤(1)中的生成物，除去未反应的离子；离心分离生成物，将离心分离所得生成物置于真空干燥箱中干燥，干燥后得到双金属有机框架前体材料；

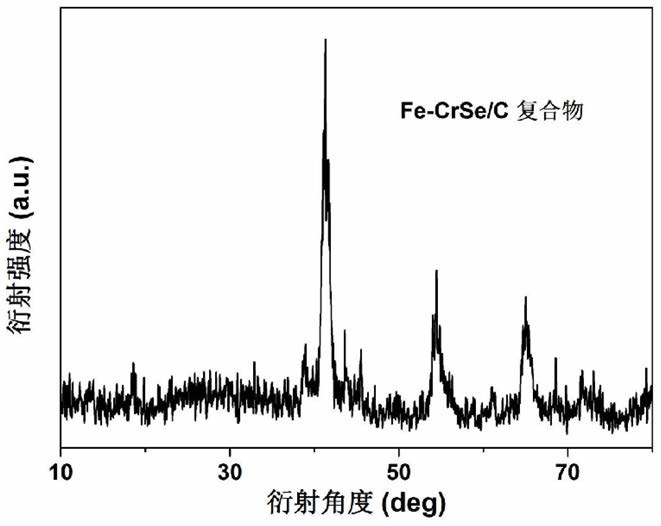

(3)将步骤(2)中前体材料与硒粉混合放置瓷舟中，在氮气保护下进行退火处理得到纳米结构的Fe‑CrSe/C复合电极材料，退火温度为500℃，退火时间为2h；

(4)将步骤(3)中的复合电极材料，导电炭黑和PVDF胶黏剂以5‑8：1：1的质量比混合均匀得到混合物，然后将混合物加入N,N‑二甲基吡咯烷酮，用内旋式打浆机分散浆液，每次一分钟重复5‑10次，得到均一的黑色胶状浆料；

(5)将上述得到的黑色胶状浆料均匀涂布在事先处理好的铜箔上，置于真空烘箱干燥以制备锂离子电池的电极。

2.根据权利要求1所述的锂离子电池的电极的制备方法，其特征在于，步骤(4)中复合电极材料，导电炭黑和PVDF胶黏剂质量比为8：1：1。

3.根据权利要求1所述的锂离子电池的电极的制备方法，其特征在于，步骤(5)中真空烘箱的干燥温度为60℃，干燥时间为12h。
