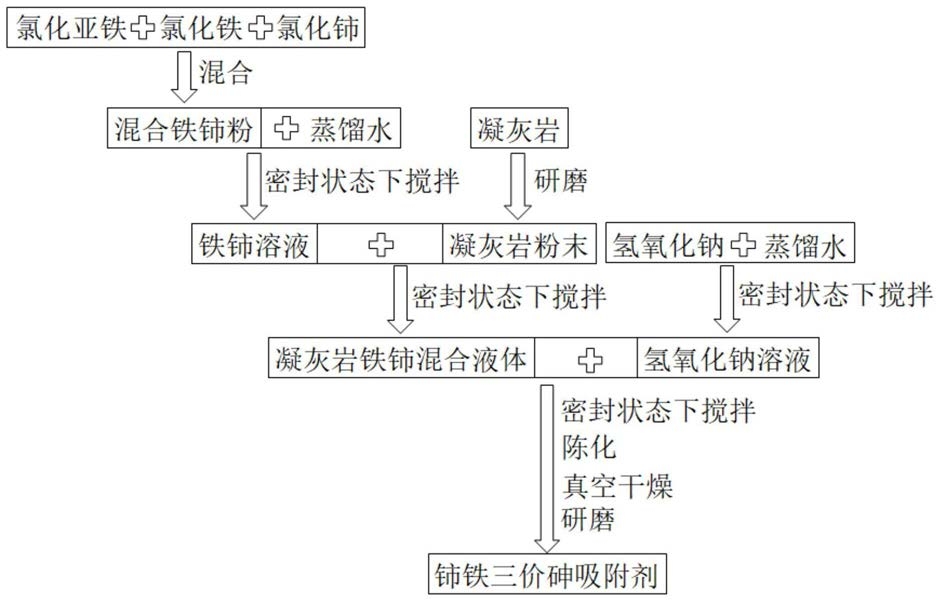

1.一种铈铁三价砷吸附剂的制备方法，其特征在于，包括以下步骤：

1）分别称取氯化亚铁、氯化铁、氯化铈，混合，得混合铁铈粉；

2）将混合铁铈粉混入到蒸馏水中，密封状态下搅拌至完全溶解，配制铁铈溶液；

3）研磨凝灰岩，过200 400目筛，得凝灰岩粉末；

~

4）将凝灰岩粉末混入到铁铈溶液中，密封条件下搅拌1 2小时，得凝灰岩铁铈混合浆~液；

5）称取氢氧化钠，混入到蒸馏水中，密封状态下搅拌至完全溶解，配制5 15M氢氧化钠~溶液；

6）将氢氧化钠溶液与凝灰岩铁铈混合浆液，混合，密封状态下搅拌均匀，30 90°C温度~下陈化2 4小时，真空干燥至质量恒定，研磨，得铈铁三价砷吸附剂。

~

2.根据权利要求1所述的一种铈铁三价砷吸附剂的制备方法，其特征在于，所述步骤1）的混合铁铈粉中二价铁、三价铁、三价铈摩尔比为3 5:1:1 2。

~ ~

3.根据权利要求1所述的一种铈铁三价砷吸附剂的制备方法，其特征在于，所述步骤2）中混合铁铈粉与蒸馏水的固液比为1:1 3mg/mL。

~

4.根据权利要求1所述的一种铈铁三价砷吸附剂的制备方法，其特征在于，所述步骤4）中凝灰岩粉末与铁铈溶液的固液比为1:1 3mg/mL。

~

5.根据权利要求1所述的一种铈铁三价砷吸附剂的制备方法，其特征在于，所述步骤6）中氢氧化钠溶液与凝灰岩铁铈混合浆液体积比为0.5 1.5:1。

~

6.权利要求1 5任一项所述的制备方法制备得到的铈铁三价砷吸附剂。

~

7.权利要求6所述的铈铁三价砷吸附剂在污水处理中的应用。

8.根据权利要求7所述的应用，其特征在于，所述污水为三价砷废水。

9.根据权利要求7所述的应用，其特征在于，所述污水为pH为2 12的三价砷污水。

~
