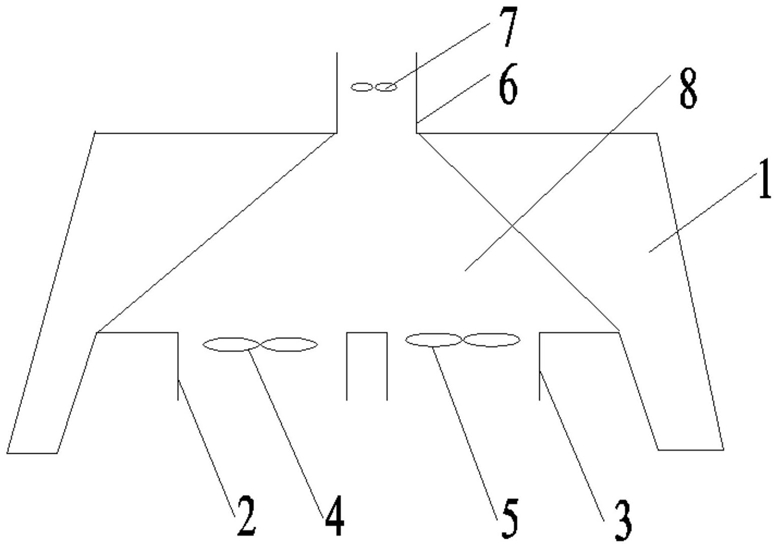

1.一种高效家用上置上排式抽油烟机排风系统，包括抽油烟机(1)，其特征在于，在抽油烟机(1)的底部设有抽烟口Ⅰ(2)、抽烟口Ⅱ(3)，在抽烟口Ⅰ(2)中装有风机M1(4)，在抽烟口Ⅱ(3)中装有风机M2(5)，在抽油烟机(1)的顶部设有排烟口(6)，排烟口(6)的排烟管道中装有风机M3(7)，排烟口(6)、抽烟口Ⅰ(2)、抽烟口Ⅱ(3)之间的空腔为集烟腔(8)，在集烟腔(8)中设置气敏传感器BA，在抽油烟机(1)的内部还装有控制风机M1(4)、风机M2(5)、风机M3(7)工作的控制电路，气敏传感器BA将检测到的集烟腔内的油烟气体浓度的信号反馈给控制电路；

所述控制电路包括电阻R1～R4、电位器RP1～RP3、电解电容C1～C2、电容C3～C6、电解电容C7、电容C8、二极管D1～D2、稳压二极管DW1～DW2、三极管BG1～BG2、三端稳压集成电路IC1、8脚时基集成电路IC2、双运算放大器IC3、8脚时基集成电路IC4、继电器J1、继电器J1的常闭触点J1-1、继电器J2、继电器J2的常开触点J2-1、继电器J3、继电器J3的常开触点J3-1、继电器J3的常开触点J3-2、继电器J3的常开触点J3-3、双向可控硅SCR、双向触发二极管DIAC、启动开关SB1、停止开关SB2、变压器B1、整流堆UR；

220V输入电压的火线L分别连接变压器B1的输入端口的一端、继电器J2的常开触点J2-

1的一端、继电器J3的常开触点J3-2的一端，继电器J2的常开触点J2-1的另一端连接电机M3(7)的一端，220V输入电压的零线N分别连接变压器B输入端口的另一端、电机M3(7)的另一端、电容C6的一端、双向可控硅SCR的T2端口，变压器B的输出端口分别连接整流堆UR的1脚、

2脚，整流堆UR的3脚分别连接电解电容C1的正极、三端稳压集成电路IC1的1脚，三端稳压集成电路IC1的3脚分别连接启动开关SB1的一端、继电器J3的常开触点J3-3的一端，启动开关SB1的另一端串联停止开关SB2后连接继电器J3的一端，在启动开关SB1上并联继电器J3的常开触点J3-1，继电器J3的常开触点J3-3的另一端分别连接继电器J1的一端、二极管D1的负极、8脚时基集成电路IC2的4脚、8脚时基集成电路IC2的8脚、电位器RP1的第一固定端、电位器RP1的滑动端、8脚时基集成电路IC2的2脚、气敏传感器BA的端口A、端口f1、电位器RP2的第一固定端、电位器RP2的滑动端、电位器RP3的第一固定端、电位器RP3的滑动端、双运算放大器IC3的8脚、8脚时基集成电路IC4的4脚、8脚时基集成电路IC4的8脚、电阻R4的一端、二极管D2的负极，二极管D2的正极连接三极管BG2的集电极，在二极管D2上并联有继电器J2，8脚时基集成电路IC2的3脚连接三极管BG1的基极，三极管BG1的集电极分别连接二极管D1的正极、继电器J1的另一端，8脚时基集成电路IC2的6脚分别连接电位器RP1的第二固定端、8脚时基集成电路IC2的7脚、电解电容C2的正极，8脚时基集成电路IC2的5脚连接电容C3的一端，电解电容C2的负极、8脚时基集成电路IC2的1脚、电容C3的另一端、三极管BG1的发射极、继电器J3的另一端、三端稳压集成电路IC1的2脚、电解电容C1的负极、整流堆UR的4脚均接地；

继电器J3的常开触点J3-2的另一端分别连接风机M1(4)的一端、风机M2(5)的一端，风机M1(4)的另一端、风机M2(5)另一端连接后分别连接电阻R1的一端、电容C6的另一端、双向可控硅SCR的T1端口，电阻R1的另一端分别连接电容C4的一端、双向触发二极管DIAC的T1端口，双向触发二极管DIAC的T2端口连接双向可控硅SCR的G端口，电容C4的另一端分别连接电容C5的一端、继电器J1的常闭触点J1-1的一端；

气敏传感器BA的端口B分别连接电解电容C7的正极、电阻R2的一端、双运算放大器IC3的2脚、双运算放大器IC3的6脚，双运算放大器IC3的3脚分别连接电位器RP2的第二固定端、稳压二极管DW2的负极，双运算放大器IC3的5脚分别连接电位器RP3的第二固定端、稳压二极管DW1的负极，双运算放大器IC3的7脚串联电阻R3后分别连接双运算放大器IC3的1脚、电阻R4的另一端、8脚时基集成电路IC4的2脚、8脚时基集成电路IC4的6脚，8脚时基集成电路IC4的3脚连接三极管BG2的基极，8脚时基集成电路IC4的5脚连接电容C8的一端，气敏传感器BA的端口f2、电解电容C7的负极、电阻R2的另一端、稳压二极管DW2的正极、稳压二极管DW1的正极、双运算放大器IC3的4脚、8脚时基集成电路IC4的1脚、电容C8的另一端、三极管BG2的发射极、电容C5的另一端、继电器J1的常闭触点J1-1的另一端均接地。

2.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，抽烟口Ⅰ(2)、抽烟口Ⅱ(3)的横截面积各占抽油烟机的整个底部面积的30％，集烟腔(8)为锥形结构。

3.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，风机M1(4)、风机M2(5)采用的是双电机大扇叶，风机M3(7)采用的是单电机小扇叶，排烟风机M1(4)、风机M2(5)的功率为0.2KW，排烟风机M3(7)的功率为0.5KW。

4.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，稳压二极管DW1的稳压值低于稳压二极管DW2的稳压值。

5.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，三端稳压集成电路IC1型号为7805；8脚时基集成电路IC2的型号为NE555；双运算放大器IC3的型号为LM358；8脚时基集成电路IC4的型号为NE555。

6.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，三极管BG1、BG2为NPN管型，型号为3DG12；二极管D1、D2的型号为IN4148。

7.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，双向可控硅SCR的型号为TLC336A。

8.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，双向触发二极管DIAC的型号为DB3。

9.根据权利要求1所述的一种高效家用上置上排式抽油烟机排风系统，其特征在于，气敏传感器BA的型号为MQ-K1；继电器J1-J3的型号为JRX-20F。
