专利号: 2020100234616
申请人: 三门星凯智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

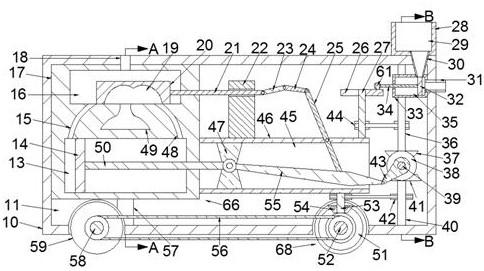

1.一种蒸汽式冬季路面防结冰车,包括工作箱以及设置于所述工作箱内的工作腔,其特征在于:所述工作腔内设有可提供动力的蒸汽装置,所述工作箱右侧上端面固设有放置箱,所述放置箱内设有向上开口的放置腔,所述放置腔内装满防止道路结冰用的工业盐,所述工作腔右腔壁固设有位于所述放置箱下侧的推动箱,所述推动箱内设有推动腔,所述推动腔与所述放置腔通过锥形孔连通,所述推动腔内滑动设有推板,所述推动箱右端壁贯穿设有向右延伸至所述工作箱右侧的出料口,所述推板可将所述推动腔内的工业盐推入出料口内从而落到路面上,所述工作箱内固设有可将蒸汽加热后的余热进行重复利用的余热回收装置,所述余热回收装置包括可通入带有余热蒸汽的废气管,所述废气管前后对称设置,所述废气管下端面固设有可将蒸汽喷出的雾喷器,所述工作腔内设有由所述蒸汽装置提供动力的运动装置,所述运动装置包括转动连接于所述工作腔前后腔壁的第一转轴,所述第一转轴上固设有第一锥齿轮,所述工作腔前后腔壁转动设有位于所述第一转轴左侧的第二转轴,所述第二转轴与所述第一转轴通过第一皮带轮传动连接,所述第二转轴与所述第一转轴上固设有两组可转动转动轮。

2.根据权利要求 1 所述的一种蒸汽式冬季路面防结冰车,其特征在于:所述蒸汽装置包括固定连接于所述工作腔左腔壁的蒸汽块,所述蒸汽块内设有蒸汽腔,所述蒸汽块上端贯穿设有位于所述蒸汽腔上侧的进气口,蒸汽通过所述进气口进入所述蒸汽腔内,所述蒸汽腔底壁滑动设有滑动块,所述滑动块内设有滑动腔,所述蒸汽块内设有位于所述滑动腔下侧的蒸汽回收腔,所述滑动腔与所述蒸汽回收腔连通,所述蒸汽块内固设有位于所述蒸汽回收腔下侧的活塞腔,所述活塞腔与所述蒸汽腔通过进气孔、出气孔连通,所述活塞腔内滑动设有活塞,所述废气管固定连接于所述蒸汽回收腔前后腔壁,蒸汽通过所述进气孔进入所述活塞腔内,推动所述活塞左右滑动做功后通过所述出气孔流入所述滑动腔内,进入所述蒸汽回收腔内的蒸汽流至废气管内。

3.根据权利要求 2所述的一种蒸汽式冬季路面防结冰车,其特征在于:所述蒸汽块右端面固设有运动箱,所述运动箱内设有左右贯通的运动腔,所述运动腔上下腔壁滑动设有滑块,所述活塞右端面固设有向右延伸至所述蒸汽块右侧的滑杆,所述滑杆右端固定连接于所述滑块左端面,所述工作腔前后腔壁转动设有位于所述运动箱右侧的第三转轴,所述第三转轴上固设有凸轮,所述第三转轴上固设有位于所述凸轮后侧的第二锥齿轮,所述滑块上铰接设有第一转动杆,所述第一转动杆另一端铰接安装于所述凸轮凸起部分,所述第一转动杆上端面固设有第二转动杆,所述第二转动杆向上贯穿所述运动箱且与所述运动箱上端壁铰接,所述运动箱上端面固设有固定块,所述固定块内滑动设有滑动杆,所述滑动杆向左延伸至所述蒸汽腔内,固定连接于所述滑动块右端面,所述滑动杆右端铰接设有第三转动杆,所述第三转动杆另一端铰接设有第四转动杆,所述第四转动杆另一端铰接安装于所述第二转动杆上端,当所述活塞向右滑动至与所述活塞腔右腔壁抵接时,所述滑动块向左滑动至封闭所述进气孔与所述出气孔上口。

4.根据权利要求3 所述的一种蒸汽式冬季路面防结冰车,其特征在于:所述运动箱上端面转动设有第四转轴,所述第四转轴顶部顶端固设有转动板,所述转动板上端面固设有固定杆,所述推板左端面固设有推杆,所述推杆向左延伸至所述推动箱左侧,所述推杆与所述固定杆铰接,当所述转动板转动时,带动所述推杆不断左右滑动。

5.根据权利要求 4 所述的一种蒸汽式冬季路面防结冰车,其特征在于:所述工作腔上腔壁转动设有位于所述推动箱后侧的第五转轴,所述第五转轴与所述第四转轴通过第二皮带轮传动连接,所述第五转轴底部末端固设有与所述第二锥齿轮啮合的第三锥齿轮。

6.根据权利要求 5 所述的一种蒸汽式冬季路面防结冰车,其特征在于:所述运动箱下端面转动设有位于所述第一转轴上侧的第六转轴,所述第六转轴底部末端固设有与所述第一锥齿轮啮合的第四锥齿轮,所述工作腔底壁转动设有第七转轴,所述第七转轴与所述第六转轴通过第三皮带轮传动连接,所述第七转轴顶部顶端固设有与所述第二锥齿轮啮合的第五锥齿轮。
