专利号: 202010029113X
申请人: 浙江环艺电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-12-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

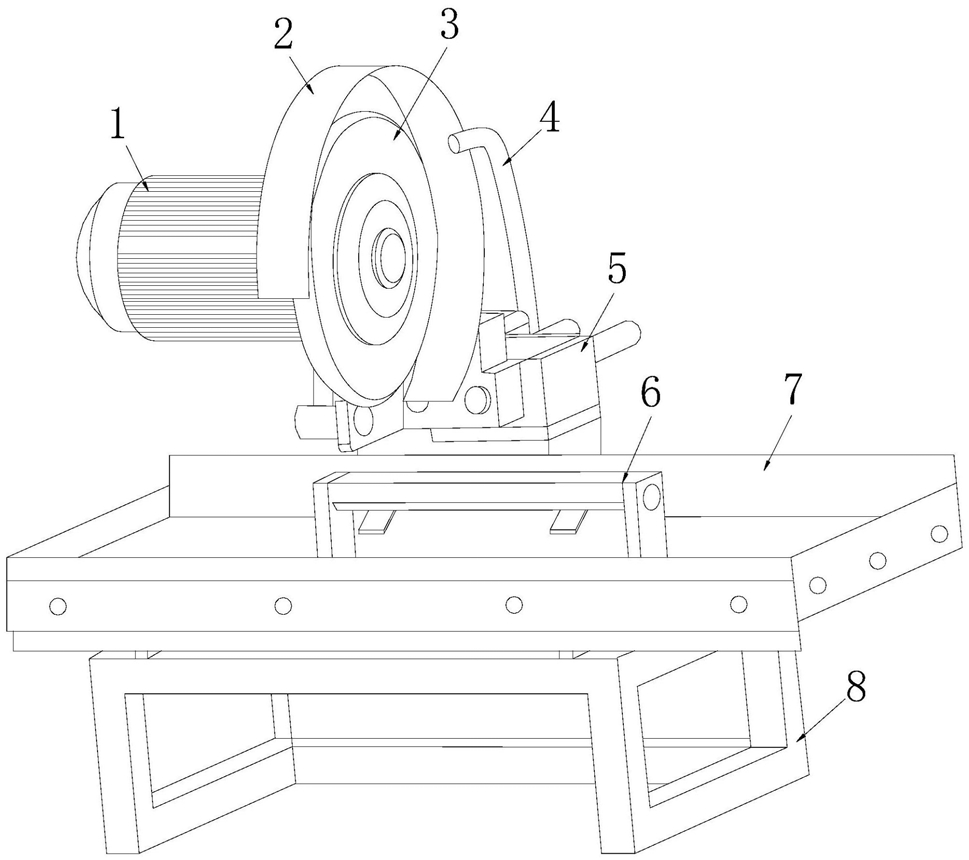

1.一种板材切割用砂轮切割机,其特征在于:其结构包括电机(1)、防尘罩(2)、砂轮切刀(3)、喷嘴(4)、给水器(5)、架台(6)、切槽(7)、底架(8),所述底架(8)上固定有切槽(7),所述切槽(7)上设置有架台(6),所述砂轮切刀(3)的外表面设有防尘罩(2),均位于切槽(7)的上端,所述砂轮切刀(3)的信号端与电机(1)采用电性连接,所述给水器(5)上通过设有的喷嘴(4)与砂轮切刀(3)配合,所述给水器(5)中设有管道接口(51)、阀门(52)、高压腔(53)、动密封圈(54)、密封承夹机构(55)、进水道(56),所述管道接口(51)与喷嘴(4)连接,所述管道接口(51)设于给水器(5)的一端由阀门(52)控制,所述进水道(56)中设有高压腔(53),在高压腔(53)中用动密封圈(54)密封,所述动密封圈(54)配合有密封承夹机构(55)。

2.根据权利要求1所述的一种板材切割用砂轮切割机,其特征在于:所述密封承夹机构(55)设置有薄片(551)、承夹件(552),所述薄片(551)固定在动密封圈(54)与给水器(5)内表壁之间,所述承夹件(552)与动密封圈(54)固定在一起。

3.根据权利要求2所述的一种板材切割用砂轮切割机,其特征在于:所述承夹件(552)紧垫在动密封圈(54)上,并与薄片(551)倒L形结构。

4.根据权利要求2或3所述的一种板材切割用砂轮切割机,其特征在于:所述承夹件(552)组成有压力腔(52a)、第一分道(52b)、波形垫件(52c)、第二分道(52d),所述压力腔(52a)分别连接有第一分道(52b)与第二分道(52d),所述压力腔(52a)暴露在给水器(5)内部,所述第一分道(52b)与第二分道(52d)的通道出口连接至波形垫件(52c)。

5.根据权利要求4所述的一种板材切割用砂轮切割机,其特征在于:所述波形垫件(52c)沿着动密封圈(54)的圈外边沿环绕并且紧贴合在一起。

6.根据权利要求4所述的一种板材切割用砂轮切割机,其特征在于:所述压力腔(52a)中设置有卡接环(a1)、通口(a2)、通口挡板(a3)、封闭层(a4),所述通口挡板(a3)通过卡接环(a1)连接在通口(a2)与封闭层(a4)的连接处,所述通口挡板(a3)活动配合在封闭层(a4)上,所述通口挡板(a3)为三角形结构。

7.根据权利要求4或5所述的一种板材切割用砂轮切割机,其特征在于:所述波形垫件(52c)包括波形挤压层(c 1)与压力入口(c2)、波形层开口(c3)、配重垫板(c4),所述波形挤压层(c 1)接触配合于动密封圈(54),所述波形挤压层(c 1)与波形层开口(c3)为一体化结构,位于波形挤压层(c 1)的两侧设有通于波形层开口(c3)压力入口(c2),所述配重垫板(c4)固定在波形挤压层(c 1)的底部。
