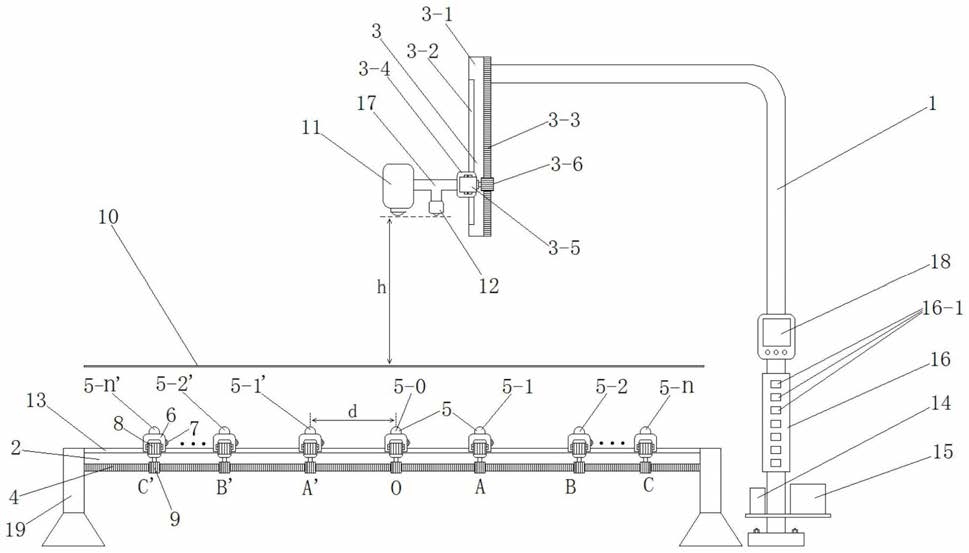

1.一种近场均匀照明的纸病检测系统,包括设于被检测纸张(10)下方的支撑横杆(2)以及设于被检测纸张(10)上方的CCD相机(11),所述CCD相机(11)与升降机构(3)连接,升降机构(3)固定于架体(1)上,所述被检测纸张(10)通过纸张传送机构在检测的过程中向前移动,其特征在于,沿所述支撑横杆(2)的杆长分别设有第一滑轨(13)和第一齿条(4),第一滑轨(13)上滑动连接有多个灯座(6),各灯座(6)上均设置一用于纸病检测照明的LED灯(5),各灯座(6)上还分别固定有一第一步进电机(8),各第一步进电机(8)的输出轴上均轴连接一第一齿轮(9),各第一齿轮(9)均与所述第一齿条(4)相啮合,各灯座(6)的右侧壁上均设置一用于测量该灯座(6)和其右侧相邻灯座(6)之间间距的第一测距模块(7);所述CCD相机(11)通过连接架(17)与所述升降机构(3)连接,且连接架(17)上还设有用于检测CCD相机(11)与被检测纸张(10)之间垂直距离h的第二测距模块(12);各LED灯(5)分别与LED灯功率调节装置(16)以及供电电源(15)电连接,所述LED灯功率调节装置(16)与控制器(14)信号连接;控制器(14)还与各第一步进电机(8)、第一测距模块(7)、第二测距模块(12)、升降机构(3)、CCD相机(11)以及用于输入及显示参数的触摸设置屏(18)信号连接;
所述控制器(14)根据向触摸设置屏(18)所输入所需的CCD相机(11)与被检测纸张(10)之间的垂直距离h的数值,控制所述升降机构(3)进行升降,在该升降过程中,所述第二测距模块(12)用于实时检测所述CCD相机(11)与被检测纸张(10)之间的距离,当所述CCD相机(11)到被检测纸张(10)的垂直距离h满足所输入的数值时,所述控制器(14)控制所述升降机构(3)停止升降;所述控制器(14)根据向触摸设置屏(18)所输入的灯珠间距d的数值,控制中间LED灯(5‑0)右侧的右一LED灯(5‑1)、右二LED灯(5‑2)直至右n LED灯(5‑n)各自所在的灯座(6)上的第一步进电机(8)依次进行转动,从而依次调整中间LED灯(5‑0)及其右侧各LED灯(5)之间的间距,使各相邻LED灯(5)之间的间距等于所输入的灯珠间距d,在该调整过程中,各LED灯(5)所在的灯座(6)上的第一测距模块(7)用于实时检测其与右侧相邻的LED灯(5)之间的间距,当该间距数据等于所输入的灯珠间距d时,所述控制器(14)控制该右侧相邻的LED灯(5)所在的灯座(6)上的第一步进电机(8)停止转动;所述控制器(14)还同时控制中间LED灯(5‑0)左侧的左一LED灯(5‑1’)、左二LED灯(5‑2’)直至左n LED灯(5‑n’)各自所在的灯座(6)上的第一步进电机(8)依次进行转动,从而依次调整中间LED灯(5‑0)及其左侧各LED灯(5)之间的间距,使各相邻LED灯(5)之间的间距等于所输入的灯珠间距d,在该调整过程中,中间LED灯(5‑0)左侧的各LED灯(5)所在的灯座(6)上的第一测距模块(7)用于实时检测其与右侧相邻的LED灯(5)之间的间距,当该间距数据等于所输入的灯珠间距d时,所述控制器(14)控制该LED灯(5)所在的灯座(6)上的第一步进电机(8)停止转动;所述控制器(14)根据向触摸设置屏(18)所输入的对应于各LED灯(5)的实际总功率Wn,控制所述LED灯功率调节装置(16)对各LED灯(5)的功率进行调节,使得各LED灯(5)的功率最终满足相应的实际总功率Wn。
2.如权利要求1所述的一种近场均匀照明的纸病检测系统,其特征在于,所述LED灯功率调节装置(16)包括多个与各LED灯(5)一一对应的功率控制器(16‑1),各功率控制器(16‑
1)分别与控制器(14)以及对应的LED灯(5)电连接;所述控制器(14)根据向触摸设置屏(18)所输入的对应于某个LED灯(5)的实际总功率Wn,控制对应于该LED灯(5)的功率控制器(16‑
1)对该LED灯(5)的功率进行调节,使得该LED灯(5)的功率最终满足相应的实际总功率Wn。
3.如权利要求2所述的一种近场均匀照明的纸病检测系统,其特征在于,所述功率控制器(16‑1)是变阻器,所述变阻器串接于对应的LED灯(5)与供电电源(15)之间,且变阻器与所述控制器(14)信号连接,通过所述控制器(14)控制变阻器的输出阻值,从而改变加载在对应LED灯(5)上的电压值,实现对该LED灯(5)的功率进行调节的目的。
4.如权利要求2所述的一种近场均匀照明的纸病检测系统,其特征在于,所述功率控制器(16‑1)是与所述供电电源(15)电连接的电压可变的电源模块,各电源模块分别对应于一LED灯(5),并给对应的LED灯(5)供电,各电源模块分别与所述控制器(14)信号连接;通过所述控制器(14)控制各电源模块向对应的LED灯(5)的供电电压,从而改变加载在对应LED灯(5)上的电压值,实现对各LED灯(5)的功率进行调节的目的。
5.如权利要求1所述的一种近场均匀照明的纸病检测系统,其特征在于,所述升降机构(3)是沿竖直方向伸缩的气缸,气缸与所述控制器(14)信号连接,气缸的活塞杆与所述连接架(17)相固定,气缸的缸体固定于所述架体(1)上。
6.如权利要求1所述的一种近场均匀照明的纸病检测系统,其特征在于,所述升降机构(3)包括固定于所述架体(1)上的纵向的柱体(3‑1),所述柱体(3‑1)沿其纵向分别设有第二滑轨(3‑2)和第二齿条(3‑3),所述第二滑轨(3‑2)上滑动连接移动座(3‑4),移动座(3‑4)与连接架(17)相固定,移动座(3‑4)上固定有第二步进电机(3‑5),第二步进电机(3‑5)的输出轴与第二齿轮(3‑6)轴连接,第二齿轮(3‑6)与所述第二齿条(3‑3)相啮合;所述控制器(14)根据向触摸设置屏(18)所输入所需的CCD相机(11)与被检测纸张(10)之间的垂直距离h的数值,控制所述第二步进电机(3‑5)转动,从而实现CCD相机(11)的升降,在升降的过程中,所述第二测距模块(12)同时随CCD相机(11)升降,当第二测距模块(12)检测到CCD相机(11)到被检测纸张(10)的垂直距离h满足所输入的数值时,所述控制器(14)控制所述第二步进电机(3‑5)停止转动。
7.如权利要求1所述的一种近场均匀照明的纸病检测系统,其特征在于,所述第一测距模块(7)是红外线测距模块或位移传感器;所述第二测距模块(12)是超声波测距模块。
